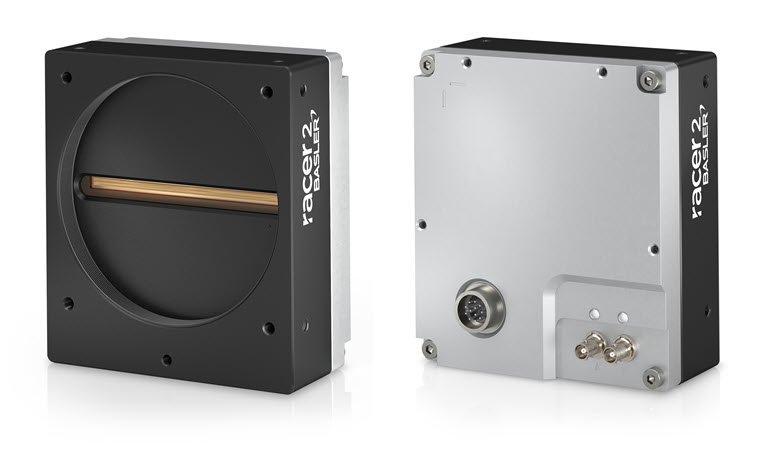

r2L16384-60cc#
사양#
일반 사양#
| r2L16384-60cc | |
|---|---|
| 해상력 | 16384 x 1 pixels |
| 센서 유형 | Gpixel GL3516, 컬러 라인 센서 CMOS, 2라인 Global shutter 카메라는 다음과 같이 컬러 채널을 출력합니다: 한 라인에는 G, 다른 라인에는 R과 B가 교대로 출력됩니다. |
| 센서 형식 | 57.34 mm |
| 픽셀 크기 (수평 x 수직) | 3.5 x 3.5 µm |
| 스펙트럼 | 가시광선 |
| 최대 라인 레이트 | Line Rates를 참조하십시오. Basler 프레임 레이트 계산기(baslerweb.com)도 참조하십시오. |
| 제품군 | racer 2 L |
| 흑백 / 컬러 | 컬러 (IR 차단 필터 제외) |
| 이미지 데이터 인터페이스 | CoaXPress, 2x CXP-12 (채널당 2.5–12.5 Gbps) |
| Pixel Format | Pixel Format을 참조하십시오. |
| Sensor Bit Depth | 10비트 |
| Synchronization | 하드웨어 트리거를 통해 소프트웨어 트리거를 통해 프리런을 통해 |
| Exposure Time Control | 하드웨어 트리거를 통해 카메라 API를 통해 프로그래밍 가능 |
| Camera Power Requirements | PoCXP(Power over CoaXPress): 카메라의 Micro-BNC(HD‑BNC) 커넥터를 통해 24 VDC 공급 I/O 커넥터를 통해 18.6–26 VDC 공급 ≈9 W(일반) @ 24 VDC |
| I/O Lines | 3개의 차동 general purpose I/O (GPIO) lines |
| Lens Mount | M72x0.75-mount |
| Size (L x W x H) | 36 x 80 x 90 mm |
| 중량 | 420 g |
| 적합성 | CE(RoHS 포함), EAC, UKCA, FCC, KC, GenICam, CoaXPress 2.0, IP30 카메라 모델 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오. |
| 소프트웨어 | Basler pylon Windows(버전 7.5 이상) Basler pylon Linux x86 (64 bit)(버전 7.5 이상) Basler Framegrabber SDK Windows (64 bit)(버전 5.11 이상) Basler Framegrabber SDK Linux x86 (64 bit)(버전 5.11 이상) |
| 액세서리 | 카메라 모델용 액세서리 |
| Availability and Pricing | Basler 웹사이트의 product page를 참조하십시오. |
라인 레이트#
다음 라인 레이어는 두 개의 CXP 케이블(보조 전원 또는 PoCXP 사용), 8비트로 설정된 Pixel Format, 최소값으로 설정된 Exposure Time 조건에서 측정되었습니다.
| Camera Settings | Single Line Mode에서의 Line Rate [kHz] |
|---|---|
| 이미지 취득: 프리런(Free run) 방식 | 60 |
| 이미지 취득: 하드웨어 트리거 사용 Exposure Mode: Timed Line Start 트리거: CXP Trigger 0 또는 1 | 60 |
| 이미지 취득: 하드웨어 트리거 사용 Exposure Mode: Trigger Controlled Exposure Start 트리거: CXP Trigger 0 Exposure End 트리거: CXP Trigger 1 프레임 그래버의 라인 노출: 1.5 µs | 60 |
| 이미지 취득: 하드웨어 트리거링을 통함 Exposure Mode: Timed Line Start 트리거: Line 1, 2 또는 3 | 60 |
| 이미지 취득: 하드웨어 트리거링을 통함 Exposure Mode: Trigger Width Line Start 트리거: Line 1, 2 또는 3 | 60 |
| 이미지 취득: 하드웨어 트리거링을 통함 Exposure Mode: Trigger Controlled Exposure Start 트리거: Line 1 Exposure End 트리거: Line 2 | 60 |
상대 양자 효율#
양자 효율 곡선에는 렌즈 특성과 광원 특성이 제외되어 있습니다.
정보
racer 2 L 컬러 카메라는 IR 컷 필터 없이 배송됩니다. LED 광원을 사용하는 경우 IR 컷 필터가 필요하지 않습니다. 최적의 성능을 위해 Basler는 Basler 포트폴리오의 LED 조명을 사용할 것을 권장합니다.
적외선 방출이 상당한 광원의 경우, Basler는 400–650 nm의 투과 범위와 650–1100 nm의 차단 범위를 가진 IR 컷 필터를 사용할 것을 권장합니다.
기계적 사양#
Camera Dimensions and Mounting Points#
→ Basler 카메라의 CAD/기술 도면을 다운로드하십시오.
Requirements#
환경 요건#
Temperature and Humidity#
| 설명 | Temperature and Humidity |
|---|---|
| 작동 중 하우징 온도 | 0–50 °C (32–122 °F) |
| 작동 중 습도 | <1–80 %, relative, non-condensing |
| 보관 온도 | -20–80 °C (-4–176 °F) |
| 보관 습도 | <1–80 %, relative, non-condensing |
| EN 62368-1에 따른 하우징 온도 | 최대 70 °C (158 °F) |
| EN 62368-1에 따른 주변 온도 | 최대 30 °C (86 °F) |
Heat Dissipation#
→ Providing Heat Dissipation을(를) 참조하십시오.
Electrical Requirements#
경고 – 감전 및 화재 위험 / Risque de choc électrique et d'incendie
승인되지 않은 전원 공급 장치를 사용하면 감전이나 화재 또는 둘 다 발생할 수 있습니다. 심각한 부상이나 사망을 초래할 수 있습니다.
- SELV(Safety Extra Low Voltage) 및 LPS(Limited Power Source) 요구 사항 또는 ES1(Electrical Source 1) 및 PS2(Power Source 2) 요구 사항을 충족하는 전원 공급 장치를 사용해야 합니다.
Les blocs d'alimentation non approuvés peuvent causer des décharges électriques ou des départs de feu, ou les deux. Celles-ci représentent un risque de mort ou de blessure grave.
- Vous devez utiliser un bloc d'alimentation conforme aux exigences Safety Extra Low Voltage (SELV) et Limited Power Source (LPS) ou Electrical Source 1 (ES1) et Power Source 2 (PS2).
주의 – 부적절한 전압은 카메라를 손상시킬 수 있습니다.
아래에 지정된 안전 작동 전압 범위 내에서 카메라 및 I/O 전원을 공급해야 합니다.
I/O 라인에 음전압을 사용하지 마십시오.
Camera Power#
PoCXP(Power over CoaXPress)를 통해 또는 외부 전원 공급 장치(AUX 전원)를 사용하여 카메라의 I/O 커넥터를 통해 카메라 전원을 공급할 수 있습니다. CoaXPress 인터페이스와 I/O 커넥터를 통해 모두 전원을 공급하는 경우, I/O 커넥터를 통한 전원 공급(AUX 전원)이 우선시됩니다.
정보
I/O 커넥터를 통한 전원 공급이 중단되면 PoCXP를 통해 전원이 공급됩니다. AUX 전원이 복원되면 I/O 커넥터를 통해 다시 전원이 공급됩니다. 이 전환에는 몇 초 정도 걸릴 수 있습니다. 소요 시간은 각 전환(AUX 전원에서 PoCXP로 또는 PoCXP에서 AUX 전원으로) 및 사용 중인 인터페이스 카드나 프레임 그래버에 따라 다릅니다.
전환 중에 카메라의 내부 전원 공급이 중단되어 카메라가 재시동되므로 유의하시기 바랍니다.
- PoCXP(Power over CoaXPress)를 통한 전원 공급: 24 VDC
- I/O 커넥터를 통한 전원 공급: 작동 전압은 24 VDC입니다. 최소 18.6 VDC가 공급되어야 합니다. 카메라 손상을 방지하려면 최대 26 VDC를 초과해서는 안 됩니다.
I/O Lines#
→ I/O Control of racer 2 L and racer 2 XL Cameras를 참조하십시오.
회로도#
→ I/O Control of racer 2 L and racer 2 XL Cameras를 참조하십시오.
Cable Requirements#
CoaXPress Data Cable#
카메라와 호스트 측 모두에 Micro-BNC(HD-BNC) 플러그가 있는 고품질 CoaXPress 데이터 케이블을 사용하십시오.
데이터 케이블은 CoaXPress 표준 버전 2.0을 준수해야 합니다. 다음 표는 CoaXPress 데이터 케이블 사양을 보여줍니다.
| CoaXPress 데이터 케이블 사양 | |
|---|---|
| 임피던스 | 75 Ω ± 4 Ω |
| 최대 반사 손실 | -15 dB |
| 최대 감쇠 | -17.9 dB |
| 주파수 범위 | 1–6.25 GHz |
| 커넥터 | Micro-BNC(HD-BNC), 75 Ω 유형 |
| 총 DC 왕복 저항 | <4.98 Ω |
| 케이블 전류 용량 | 1 A(일반 작동) |
- 최대 케이블 길이 30 m를 초과해서는 안 됩니다.
- 다른 제조사의 케이블을 사용하는 경우 반드시 CoaXPress 인증 케이블을 사용하십시오. 이 케이블에는 지원되는 최대 속도가 항상 표시되어 있습니다.
- Basler는 Basler 케이블 포트폴리오의 CoaXPress 데이터 케이블 사용을 권장합니다. 다양한 길의 CoaXPress 데이터 케이블을 사용할 수 있습니다.
I/O Cable#
- I/O 케이블은 차폐되어야 합니다.
- 강한 자기장 근처에 두지 않아야 합니다.
- 권장 최대 케이블 길이: 10 m
- 카메라 측 커넥터: 12핀 Hirose 마이크로 리셉터클(부품 번호 HR10A-10R-12P)
- Basler는 다음 제품군의 I/O 케이블 사용을 권장합니다. Basler 케이블 포트폴리오:
Physical Interface#
카메라 커넥터 및 상태 LED#
I/O Connector#
- 12핀 Hirose 마이크로 리셉터클(부품 번호 HR10A-10R-12P)
- 권장 결합 커넥터: 12핀 Hirose 마이크로 플러그(부품 번호 HR10A-10P-12S) 또는 동등한 제품
Micro-BNC (HD-BNC) 커넥터#
CoaXPress 표준 버전 2.0에 따른 두 개의 Micro-BNC(HD-BNC) 커넥터:
- 이미지 데이터, 제어 신호, 구성 명령을 전송하고 카메라 전원(PoCXP, Power over CoaXPress)을 공급하기 위한 마스터 커넥터
- 이미지 데이터 전송을 위한 확장 커넥터
상태 LED#
상태 LED는 CoaXPress 표준 버전 2.0에 따라 연결된 CoaXPress의 상태를 나타냅니다.
LED 상태#
| LED 상태 | 의미 |
|---|---|
| Off | 전원 꺼짐 |
| 주황색 켜짐 | 시스템 부팅 중 |
| 12.5 Hz 주파수로 빨간색 깜박임 | 시스템 오류 (예: 내부 오류) |
| 1 Hz 주파수로 빨간색 깜박임 | 전원이 켜져 있으나 CXP 케이블이 연결되지 않음 |
| 0.5 Hz 주파수로 초록색/주황색 번갈아 깜박임 | 연결 테스트 패킷 전송 중 |
| 초록색 켜짐 | 장치/호스트가 연결되었으나 데이터가 전송되지 않음 |
| 1 Hz 주기로 주황색 깜박임 | 장치/호스트가 연결됨, 이벤트(예: 트리거) 대기 중 |
| 12.5 Hz 주파수로 초록색 깜박임 | 장치/호스트가 연결되고 데이터가 전송 중임 |
| 12.5 Hz 주파수로 초록색/주황색 번갈아 깜박임 (연결 감지가 더 빠르더라도 최소 1초 동안 표시됨) | 연결 감지 진행 중, PoCXP 활성화됨 |
| 12.5 Hz 주파수로 주황색 깜박임 (연결 감지가 더 빠르더라도 최소 1초 동안 표시됨) | 연결 감지 중, PoCXP 미사용 |
Connector Pinout#
| 핀 | 라인 | 기능 |
|---|---|---|
| 1 | - | 24 VDC 카메라 전원 |
| 2 | - | 24 VDC 카메라 전원 |
| 3 | Line 1 - | 범용 I/O(GPIO) 라인 1, 음수 핀 |
| 4 | Line 1 + | 범용 I/O(GPIO) 라인 1, 양수 핀 |
| 5 | - | 범용 I/O(GPIO) 라인용 접지 |
| 6 | Line 2 - | General purpose I/O (GPIO) line 2, negative pin |
| 7 | Line 2 + | General purpose I/O (GPIO) line 2, positive pin |
| 8 | - | 카메라 전원용 접지 |
| 9 | - | 카메라 전원용 접지 |
| 10 | - | 연결되지 않음 |
| 11 | Line 3 - | General purpose I/O (GPIO) line 3, negative pin |
| 12 | Line 3 + | General purpose I/O (GPIO) line 3, positive pin |
정보
-
General Purpose I/O (GPIO) 라인용 접지(핀 5)와 카메라 전원용 접지(핀 8 및 9)는 카메라 내부에서 서로 연결되어 있습니다.
-
카메라 전원(핀 1 및 2)과 접지(핀 8 및 9)에 해당하는 두 핀을 모두 항상 연결하십시오.
Precautions#
→ Safety Instructions (boost, racer 2 L, racer 2 XL)을(를) 참조하십시오.
설치#
→ Camera Installation을 참조하십시오.
→ 카메라와 Basler 프레임 그래버 또는 인터페이스 카드 및 소프트웨어를 함께 설치하는 방법에 대한 정보는 Configuring CXP Line Scan Cameras and Frame Grabbers를 참조하십시오.
기능#
→ Features를 참조하십시오.
