daA2500-60mci#
VAR#
daA2500-60mci는 다음과 같은 VAR로 제공됩니다.

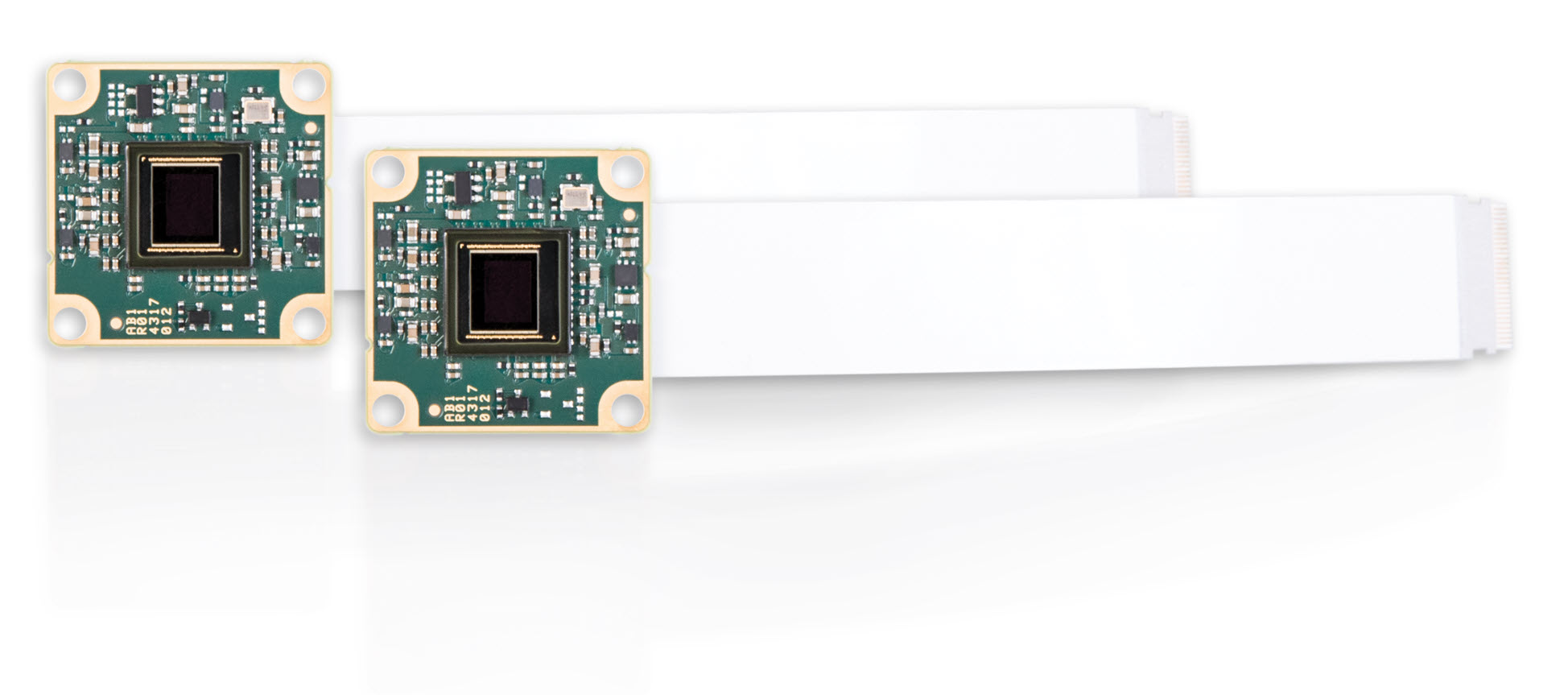

- 베어 보드(Bare board): 회로 기판으로만 구성되어 있습니다.
- S-마운트: 회로 기판과 카메라 전면부로 구성되어 있습니다. S-마운트 렌즈를 카메라 전면부의 렌즈 마운트에 장착할 수 있습니다.
정보
Basler dart S-mount 컬러 카메라는 IR 컷 필터가 장착되어 있지 않습니다. IR 컷 필터가 포함된 Basler dart S-mount 컬러 카메라를 사용하려면, IR 컷 필터가 내장된 렌즈를 카메라에 장착해야 합니다.
사양#
일반 사양#
| daA2500-60mci | |
|---|---|
| 해상도 (수평 x 수직 픽셀) | 2592 x 1944 |
| 해상력 | 5 MP |
| 센서 유형 | onsemi AR0521 프로그레시브 스캔 CMOS 롤링 셔터 |
| 센서 형식 | 1/2.5" |
| 유효 센서 대각선 | 7.04 mm |
| 픽셀 크기 (수평 x 수직) | 2.2 μm x 2.2 μm |
| 프레임 레이트 (기본 설정 시) | 60 fps |
| 흑백 / 컬러 | 컬러 |
| Pixel Format | Pixel Format을 참조하십시오. |
| Synchronization | 하드웨어 트리거 사용(SoC에서 지원하는 경우) 프리런 사용 |
| Exposure Time Control | 카메라 모듈의 API를 통해 프로그래밍 가능 |
| Camera Power Requirements | 1.35 W(일반) @ 5 VDC 및 1200 MBit/s |
| Lens Mount | S-마운트, 마운트 없음(베어 보드) |
| Size (L x W x H) | 베어 보드 모델: 5.3 mm x 27 mm x 27 mm S-마운트 모델: 17.5 mm x 29 mm x 29 mm |
| 중량 | S-mount model: <10 g Bare board model: <5 g |
| 기능 | 기능(Features) 항목을 참조하세요. |
| 적합성 | CE(RoHS 포함), EAC, UKCA, FCC, UL Listed, GenICam 2.4(PFNC 1.1 및 SFNC 2.1 포함), KC 카메라 모델 인증서 자세한 내용은 Basler 웹사이트의 규정 준수(Compliance) 섹션을 참조하십시오. |
| 액세서리 | 카메라 모델용 액세서리 |
| Availability and Pricing | Basler 웹사이트의 product page를 참조하십시오. |
스펙트럼 응답#
분광 감도 곡선에는 렌즈 특성과 광원 특성이 반영되어 있지 않습니다.
IR 차단 필터#
최상의 카메라 성능을 얻으려면 유전체 IR 컷 필터를 사용하는 것이 좋습니다.
필터는 400~≈700 nm 대역의 빛을 투과하고, ≈700~1100 nm 대역의 빛을 차단해야 합니다.
- 베어 보드 VAR의 경우, 카메라를 시스템에 통합할 때 IR 컷 필터 또는 IR 컷 필터가 내장된 렌즈를 설치하는 것이 좋습니다.
- S-mount 모델의 경우, IR 컷 필터가 내장된 렌즈를 카메라에 장착하는 것을 권장합니다.
기계적 사양#
Dimensions and Mounting Points#
베어 보드 모델#
→ Basler 카메라의 CAD/기술 도면을 다운로드하십시오.
S-Mount Variant#
→ Basler 카메라의 CAD/기술 도면을 다운로드하십시오.
Maximum Allowed Lens Intrusion#
→ 최대 허용 렌즈 침투(Maximum Allowed Lens Intrusion)를 참조하십시오.
Stress Test Results#
→ 스트레스 테스트 결과(Stress Test Results)를 참조하십시오.
Requirements#
환경 요건#
Temperature and Humidity#
| 설명 | 베어 보드 모델 | S-Mount 및 CS-Mount Variant |
|---|---|---|
| 동작 중 Device Temperature | 0–75 °C (32–167 °F)a | 0–50 °C (32–122 °F)b |
| 보관 중 Device Temperature | -20–80 °C (-4–176 °F) | -20–80 °C (-4–176 °F) |
| Humidity | 20–80 %, 상대 습도, 비응축 | 20–80 %, 상대 습도, 비응축 |
| UL 60950-1에 따른 주변 온도 | 최대 50 °C(122 °F) | 최대 50 °C(122 °F) |
-
temperature measurement point, 즉 보드에서 가장 뜨거운 지점에서 측정된 온도입니다. 이 지점은 보드의 다른 부분보다 훨씬 뜨겁습니다.
-
온도 측정 지점, 즉 카메라 전면에서 측정한 온도입니다.
Heat Dissipation#
→ 발열 해소(dart)(Providing Heat Dissipation (dart)) 참조.
물리적 인터페이스 및 전기적 요구 사항#
→ BCON for MIPI 인터페이스 설명 참조.
Cable Requirements#
→ BCON for MIPI 하드웨어 설계 가이드 참조.
Precautions#
→ 안전 지침 참조.
설치#
→ 설치 참조.
기능#
→ Features를 참조하십시오.
