acA4096-30umMED#

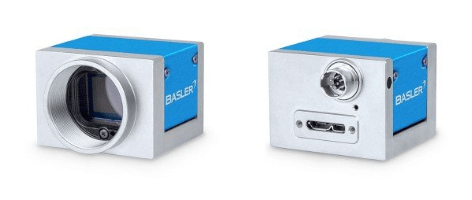

acA4096-30umMED 카메라(Basler MED ace 8.9 MP 32 mono)에는 Sony IMX267 센서가 탑재되어 있습니다.

사양#

일반 사양#

스펙트럼 응답#

분광 감도 곡선에는 렌즈 특성과 광원 특성이 반영되어 있지 않습니다.

기계적 사양#

Camera Dimensions and Mounting Points#

→ Basler 카메라의 CAD/기술 도면을 다운로드하십시오.

Maximum Allowed Lens Intrusion#

→ 최대 허용 렌즈 침투(Maximum Allowed Lens Intrusion)를 참조하십시오.

장착 지침#

→ Mounting Instructions를 참조하십시오.

Stress Test Results#

→ 스트레스 테스트 결과(Stress Test Results)를 참조하십시오.

Requirements#

환경 요건#

Temperature and Humidity#

Heat Dissipation#

→ Providing Heat Dissipation을(를) 참조하십시오.

Electrical Requirements#

Camera Power#

Universal Serial Bus 3.0 사양을 준수하는 카메라 전원을 공급해야 합니다.

카메라의 공칭 작동 전압은 카메라 커넥터 기준으로 5 DC(최소 4.5 DC)입니다.

Opto-Coupled I/O Input Line#

• 최소 전류: 5 mA
• 소모 전류: 5–15 mA
• 카메라가 PLC 장치에 연결된 경우, PLC의 전압 레벨을 카메라에 맞게 조정해 주는 케이블을 사용하는 것을 권장합니다.

Opto-Coupled I/O Output Line#

• Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
• 최대 부하 전류: 50 mA
• 최소 부하 전류: 지정되지 않았습니다. 다음 사항을 고려하십시오.
  • 부하 전류가 낮을 때 누설 전류의 영향이 더욱 커집니다.
  • 부하 전류가 감소함에 따라 출력의 전파 지연이 증가합니다.
  • 임피던스가 높은 회로일수록 EMI에 취약해지는 경향이 있습니다.
  • 전류가 높을수록 긴 케이블에서 더 큰 전압 강하가 발생합니다.

범용 I/O 라인#

입력으로서의 동작#

• Current draw (high-level): <100 μA
• 싱크 전류: 애플리케이션은 0.8 VDC를 초과하지 않으면서 GPIO 입력 라인으로부터 2 mA의 싱크 전류를 수용할 수 있어야 합니다.

출력으로 작동#

• 내부 풀업 저항: ≈2 kΩ, 오픈 컬렉터 방식. 많은 애플리케이션에서 추가 풀업 저항을 제공해야 합니다.
• 잔류 전압("on" 상태): 하우징 온도 50 mA 및 25 °C(77 °F)에서 ≈0.4 VDC. 실제 잔류 전압은 작동 온도, 부하 전류 및 전자 부품의 생산 편차에 따라 달라집니다.
• Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
• 최대 부하 전류: 50 mA
• 최소 부하 전류: 지정되지 않았습니다. 다음 사항을 고려하십시오.
  • 부하 전류가 낮을 때 누설 전류의 영향이 더욱 커집니다.
  • 부하 전류가 감소함에 따라 출력의 전파 지연이 증가합니다.
  • 임피던스가 높은 회로일수록 EMI에 취약해지는 경향이 있습니다.
  • 전류가 높을수록 긴 케이블에서 더 큰 전압 강하가 발생합니다.

I/O 라인에 대한 자세한 내용은 I/O Control 섹션을 참조하십시오.

회로도#

→ Circuit Diagrams를 참조하십시오.

Cable Requirements#

USB 3.0 케이블#

• Micro-B 플러그가 있는 고품질 USB 3.0 케이블을 사용하십시오.
• EMI를 방지하려면 USB 3.0 표준에 명시된 대로 케이블이 차폐되어야 합니다.
• Basler는 Basler 케이블 포트폴리오의 USB 3.0 케이블 사용을 권장합니다.

권장되는 USB 3.0 케이블에 대한 자세한 내용은 Recommended Accessories for Basler USB 3.0 Cameras 문서를 참조하십시오.

I/O Cable#

• I/O 케이블은 차폐되어야 합니다.
• I/O 케이블의 단면적은 최소 0.14 mm²(AWG26에 해당)여야 합니다.
• 트위스티드 페어 와이어 케이블을 사용하십시오.
• 권장 최대 케이블 길이: 10 m
• 카메라측 커넥터: Hirose 마이크로 플러그(부품 번호 HR10A-7P-6S) 또는 이와 동등한 제품
• 강한 자기장과의 근접을 피해야 합니다.
• Basler는 다음 제품군의 I/O 케이블 사용을 권장합니다. Basler 케이블 포트폴리오:
  • GPIO 케이블, 10 m(노란색 케이블): 카메라의 GPIO 라인과 함께 사용합니다. 카메라 전원도 공급합니다. 누화로 인한 간섭을 방지하기 위해 광COUPLER I/O 라인은 연결되어 있지 않습니다.
  • Opto-I/O 케이블, 10 m(파란색 케이블): 카메라의 광결합 I/O 라인과 함께 사용합니다. 누화로 인한 간섭을 방지하기 위해 GPIO 라인은 연결되어 있지 않습니다. 카메라 전원은 공급하지 않습니다. 따라서 이 케이블을 사용할 때는 Power over Ethernet(PoE)을 통해 전원을 공급해야 합니다.
  • Opto-GPIO Y-케이블, 2 x 10 m(노란색-파란색 케이블): 누화로 인한 간섭 없이 GPIO 라인과 광결합 I/O 라인을 동시에 사용할 수 있습니다. 두 I/O 유형을 분리하기 위한 두 개의 별도 와이어가 있습니다. 카메라 전원도 공급합니다.
  • Power-I/O PLC+ cable, 10 m (gray cable): For use with the opto-coupled I/O lines of Basler cameras connected to a programmable logic controller (PLC). It adapts the signal level for zero voltage from PLC level (\<8.4 VDC) to TTL level (\<1.4 VDC).

Physical Interface#

카메라 커넥터 및 상태 LED#

I/O Connector#

• Hirose 마이크로 리셉터클(부품 번호 HR10A-7R-6PB)
• 권장 결합 커넥터: Hirose 마이크로 플러그(부품 번호 HR10A-7P-6S)

USB 3.0 Micro-B 커넥터#

• 나사 고정 방식의 표준 USB 3.0 Micro-B 커넥터
• 권장 결합 커넥터: 나사 결합 방식의 표준 USB 3.0 Micro-B 커넥터

상태 LED#

카메라 작동 상태를 나타냅니다(LED 켜짐 = 카메라 작동 중).

Connector Pinout#

Precautions#

→ Safety Instructions (ace, ace 2, racer 2 S)를 참조하십시오.

설치#

→ Camera Installation을 참조하십시오.

기능#

→ Features를 참조하십시오.
