acA2500-20gcMED#

acA2500-20gcMED 카메라(Basler MED ace 5.3 MP 20 컬러)에는 onsemi PYTHON 5000 센서가 장착되어 있습니다.

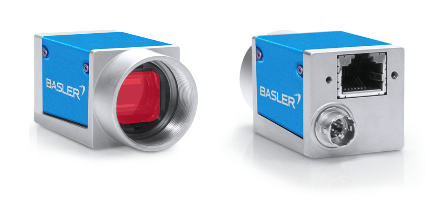

Basler ace MED GigE 카메라

사양#

일반 사양#

acA2500-20gcMED
해상도 (수평 x 수직 픽셀) 2592 x 2048
해상도 5.3 MP
센서 유형 onsemi
PYTHON NOIP1SE5000A
Progressive scan CMOS
Global shutter
센서 포맷 1"
유효 센서 대각선 15.9 mm
픽셀 크기 (수평 x 수직) 4.8 x 4.8 µm
스펙트럼 가시광선
프레임 속도 21 fps (fast sensor readout mode 시)
20 fps (normal sensor readout mode 시)
Basler Frame Rate Calculator (baslerweb.com)도 참조하십시오.
모노 / 컬러 Color
Image Data Interface Fast Ethernet (100 Mbit/s)
Gigabit Ethernet (1000 Mbit/s)
Image Data Stream Protocol GVSP
Pixel Format Pixel Format 참고.
동기화 하드웨어 트리거 사용
소프트웨어 트리거 사용
프리 런 사용
Exposure Time 제어 하드웨어 트리거 사용
카메라 API를 통해 프로그래밍 가능
카메라 전원 요구 사항 Power over Ethernet 사용 시 ≉3.9 W (표준), ≉4.1 W (최대)
over Ethernet
I/O 커넥터를 통해 공급 시 @ 12–24 VDC ≉3.4 W (표준), ≉3.6 W (최대)
supplied via I/O connector
I/O 라인 1개의 광학 커플링 입력 라인
1개의 광학 커플링 출력 라인
1개의 범용 I/O (GPIO) 라인
렌즈 마운트 C-mount
크기(길이 x 너비 x 높이) 42.0 x 29 x 29 mm(렌즈 마운트 또는
커넥터 제외)
60.3 x 29 x 29 mm(렌즈 마운트 및
커넥터 포함)
중량 <90 g
적합성 CE (RoHS 포함), EAC, UL Listed, FCC Class B, GenICam, GigE Vision, IP30, IEEE 802.3af (PoE), ISO 13485:2016, REACH, KC
카메라 모델 인증서
자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오.
소프트웨어 Basler pylon Software Suite (버전 4.0 이상)
Windows, Linux x86, Linux ARM, macOS 및 Android 지원
액세서리 카메라 모델용 액세서리
가용성 및 가격 Basler 웹사이트의 제품 페이지를 참조하십시오.

분광 응답#

PYTHON NOIP1SE5000A Spectral Response

분광 감도 곡선에는 렌즈 특성, 광원 특성 및 IR 컷 필터 특성이 포함되지 않습니다.

IR Cut Filter#

컬러 카메라에는 적외선 차단 필터가 장착되어 있습니다. 이 필터는 렌즈 마운트 내부의 필터 홀더에 장착됩니다.

적외선 차단 필터는 다음과 같은 분광 특성을 가집니다.

파장 [nm] 투과율
450–610 Tmin > 90 %
450–620 Tavg > 93 %
645 ± 10 T = 50 %
700–1070 Tmax < 4 %
690–1070 Tavg < 1 %

필터 홀더는 제거할 수 없습니다.

기계적 사양#

카메라 크기 및 마운팅 포인트#

C-마운트 렌즈 마운트가 장착된 카메라의 기계적 치수(mm 단위)

→ Basler 카메라의 CAD/도면 다운로드.

최대 허용 렌즈 침투#

→ 최대 허용 렌즈 침투 깊이 참조.

스트레스 테스트 결과#

→ 스트레스 테스트 결과 참조.

요구 사항#

환경 요구 사항#

온도 및 습도#

작동 중 하우징 온도 0–50 °C(32–122 °F)
작동 중 습도 20–80 %, 상대 습도, 비응축
보관 온도 -20–80 °C(-4–176 °F)
보관 습도 20–80 %, 상대 습도, 비응축
UL 60950-1 규격에 따른 하우징 온도 최대 70 °C(158 °F)
UL 60950-1 규격에 따른 주변 온도 최대 30 °C(86 °F)

방열#

→ 열 방출 제공 참조.

전기적 사양#

경고 – 감전 위험

승인되지 않은 전원 공급 장치는 감전을 유발할 수 있습니다. 심각한 부상이나 사망을 초래할 수 있습니다.

  • SELV(Safety Extra Low Voltage) 및 LPS(Limited Power Source) 요구 사항을 충족하는 전원 공급 장치를 사용해야 합니다.
  • 전원이 공급되는 허브나 스위치를 사용하는 경우, 해당 장치는 SELV 및 LPS 요구 사항을 충족해야 합니다.
경고 – 화재 위험

승인되지 않은 전원 공급 장치는 화재 및 화상을 유발할 수 있습니다.

  • Limited Power Source (LPS) 요구 사항을 충족하는 전원 공급 장치를 사용해야 합니다.
  • 전원이 공급되는 허브나 스위치를 사용하는 경우, 해당 장치는 LPS 요구 사항을 충족해야 합니다.
주의 – 잘못된 전압은 카메라를 손상시킬 수 있습니다.

아래에 지정된 안전한 작동 전압 범위 내에서 카메라와 I/O 전원을 공급해야 합니다.

I/O 라인에 음전압을 사용하지 마십시오.

카메라 전원#

주의 – 이중 카메라 전원 공급은 카메라를 손상시킬 수 있습니다.

카메라 전원은 Power over Ethernet (PoE)을 통해서 또는 카메라의 I/O 커넥터를 통해 공급해야 합니다.

두 가지 전원 공급 방식을 동시에 사용하지 마십시오.

  • Power over Ethernet (PoE)을 통한 전원 공급: 전원은 IEEE 802.3af 사양을 준수해야 합니다.
  • I/O 커넥터를 통한 전원 공급: 작동 전압은 12–24 VDC입니다. 최소 10.8 VDC를 공급해야 합니다. 카메라 손상을 방지하려면 최대 30 VDC를 초과해서는 안 됩니다.

광커플러 방식 I/O 입력 라인#

전압 설명
30 VDC 절대 최대값. 이 전압을 절대 초과해서는 안 됩니다. 초과할 경우 카메라가 손상될 수 있으며 보증이 무효화됩니다.
0–24 VDC 안전한 작동 범위.
0–1.0 VDC 논리적 0을 나타냅니다(인버터가 비활성화된 경우).
>1.0–2.2 VDC 논리 레벨 전환이 발생하는 영역으로, 이 영역에서는 논리 상태가 정의되지 않습니다.
>2.2 VDC 논리적 1을 나타냅니다(인버터가 비활성화된 경우).
  • 최소 전류: 5 mA
  • 소모 전류: 5–15 mA
  • 카메라가 PLC 장치에 연결된 경우, PLC의 전압 레벨을 카메라의 전압 레벨로 조정하는 케이블을 사용하는 것이 좋습니다.

광커플러 방식 I/O 출력 라인#

전압 설명
30 VDC 절대 최대값. 이 전압을 절대 초과해서는 안 됩니다. 초과할 경우 카메라가 손상될 수 있으며 보증이 무효화됩니다.
3.3–24 VDC 안전한 작동 범위.
<3.3 VDC I/O 출력이 불안정합니다.
  • Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
  • 최대 부하 전류: 50 mA
  • 최소 부하 전류: 지정되지 않았습니다. 다음 사항을 고려하십시오.
    • 부하 전류가 낮을 때 누설 전류의 영향이 더 커집니다.
    • 부하 전류가 감소할수록 출력의 전파 지연이 증가합니다.
    • 임피던스가 높은 회로일수록 EMI에 취약해지는 경향이 있습니다.
    • 전류가 높을수록 긴 케이블에서 전압 강하가 더 커집니다.

범용 I/O 라인#

NOTICE: 카메라의 GPIO 라인에 잘못된 전기적 신호를 인가하면 카메라가 심각하게 손상될 수 있습니다.

GPIO 라인에 외부 회로를 연결하기 전에 Line Mode 기능을 사용하여 해당 라인을 입력 또는 출력으로 설정하십시오.

아래에 지정된 대로 적절한 입력 또는 출력 신호 전압을 인가해야 합니다.

입력으로 작동#
전압 설명
30 VDC 절대 최대값. 이 전압을 절대 초과해서는 안 됩니다. 초과할 경우 카메라가 손상될 수 있으며 보증이 무효화됩니다.
0–24 VDC 안전 동작 범위. 최소 외부 풀업 전압은 3.3 VDC입니다.
0–0.8 VDC 논리적 0을 나타냅니다(인버터가 비활성화된 경우).
>0.8–2.0 VDC 논리 레벨 전환이 발생하는 영역으로, 이 영역에서는 논리 상태가 정의되지 않습니다.
>2.0 VDC 논리적 1을 나타냅니다(인버터가 비활성화된 경우).
  • Current draw (high-level): <100 μA
  • 싱크 전류: 애플리케이션은 0.8 VDC를 초과하지 않는 범위에서 GPIO 입력 라인으로부터 2 mA의 싱크 전류를 수용할 수 있어야 합니다.
출력으로 작동#
전압 설명
30 VDC 절대 최대값. 이 전압을 절대 초과해서는 안 됩니다. 초과할 경우 카메라가 손상될 수 있으며 보증이 무효화됩니다.
3.3–24 VDC 안전한 작동 범위.
<3.3 VDC I/O 출력이 불안정합니다.
  • 내부 풀업 저항: 오픈 콜렉터 방식의 약 2 kΩ. 많은 애플리케이션에서 추가 풀업 저항을 제공해야 합니다.
  • 잔류 전압("on" 상태): 50 mA 및 하우징 온도 25 °C(77 °F) 조건에서 약 0.4 VDC. 실제 잔류 전압은 동작 온도, 부하 전류 및 전자 부품의 생산 공정에 따라 다릅니다.
  • Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
  • 최대 부하 전류: 50 mA
  • 최소 부하 전류: 지정되지 않았습니다. 다음 사항을 고려하십시오.
    • 부하 전류가 낮을 때 누설 전류의 영향이 더 커집니다.
    • 부하 전류가 감소할수록 출력의 전파 지연이 증가합니다.
    • 임피던스가 높은 회로일수록 EMI에 취약해지는 경향이 있습니다.
    • 전류가 높을수록 긴 케이블에서 전압 강하가 더 커집니다.

I/O 라인에 대한 자세한 내용은 I/O Control 섹션을 참조하십시오.

회로도#

→ Circuit Diagrams를 참조하십시오.

케이블 요구 사항#

이더넷 케이블#

  • 고품질 이더넷 케이블을 사용하십시오. S/STP 차폐 기능이 있는 Cat 5e 이상의 차폐 케이블을 사용하는 것이 좋습니다.
  • 다이렉트(패치) 또는 크로스오버 이더넷 케이블 중 하나를 사용하십시오.
  • 강한 자기장 근처는 피해야 합니다.
  • Basler는 Basler 케이블 포트폴리오의 이더넷 케이블 사용을 권장합니다.

I/O 케이블#

  • I/O 케이블은 차폐되어야 합니다.
  • I/O 케이블의 단면적은 최소 0.14 mm²(AWG26에 가까움)여야 합니다.
  • 꼬임쌍선(Twisted pair wire) 케이블을 사용하십시오.
  • 권장 최대 케이블 길이: 10 m
  • 카메라 측 커넥터: Hirose 마이크로 플러그(부품 번호 HR10A-7P-6S) 또는 이와 호환되는 제품
  • 강한 자기장 근처는 피해야 합니다.
  • Power over Ethernet을 통해 카메라에 전원을 공급하는 경우, I/O 케이블은 전원 공급용으로 사용되지 않습니다. 하지만 이 케이블을 사용하여 I/O 라인에 계속 연결할 수 있습니다.
  • Basler는 다음 제품군의 I/O 케이블 사용을 권장합니다. Basler 케이블 포트폴리오:
    • GPIO 케이블, 10 m(노란색 케이블): 카메라의 GPIO 라인과 함께 사용합니다. 카메라 전원도 공급합니다. 누화(crosstalk)로 인한 간섭을 방지하기 위해 광결합 I/O 라인은 연결되어 있지 않습니다.
    • Opto-I/O 케이블, 10 m(파란색 케이블): 카메라의 광결합 I/O 라인과 함께 사용합니다. 누화로 인한 간섭을 방지하기 위해 GPIO 라인은 연결되어 있지 않습니다. 카메라 전원은 공급하지 않습니다. 따라서 이 케이블을 사용할 때는 Power over Ethernet(PoE)을 통해 전원을 공급해야 합니다.
    • Opto-GPIO Y형 케이블, 2 x 10 m(노란색-파란색 케이블): 누화로 인한 간섭 없이 GPIO 라인과 광결합 I/O 라인을 동시에 사용할 수 있습니다. 두 I/O 유형을 분기하기 위해 두 개의 분리된 와이어가 제공됩니다. 카메라 전원도 공급합니다.
    • Power-I/O 케이블, 10 m(회색 케이블): 카메라의 광결합 I/O 라인과 함께 사용합니다. Opto-I/O 케이블(파란색 케이블, 위 참조)과 달리 이 케이블을 사용하면 카메라에 전원을 공급할 수 있습니다. 그러나 모든 라인이 연결되어 있으므로 GPIO 라인과 광결합 I/O 라인 간에 누화가 발생할 수 있습니다.
    • Power-I/O PLC+ cable, 10 m (gray cable): For use with the opto-coupled I/O lines of Basler cameras connected to a programmable logic controller (PLC). It adapts the signal level for zero voltage from PLC level (\<8.4 VDC) to TTL level (\<1.4 VDC).

물리적 인터페이스#

카메라 커넥터#

카메라 커넥터

이더넷 커넥터#

  • 카메라에 대한 100/1000 Mbit/s 이더넷 연결
  • I/O 커넥터를 통해 전원이 공급되지 않는 경우: Power over Ethernet(PoE)
  • 8핀 RJ45 잭
  • 권장 결합 커넥터: 8핀 RJ45 플러그(스냅인 방식 또는 고정 나사 포함)
  • 고정 나사를 사용할 때는 나사의 수평 방향에 주의하십시오.

I/O 커넥터#

  • Power over Ethernet(PoE)을 통해 전원이 공급되지 않는 경우: 전원 공급장치
  • Hirose 마이크로 리셉터클(부품 번호 HR10A-7R-6PB)
  • 권장 결합 커넥터: Hirose 마이크로 플러그(부품 번호 HR10A-7P-6S)

커넥터 핀 배열#

I/O 커넥터의 핀 번호 지정

핀 라인 기능
1 - 12–24 VDC 카메라 전원
2 Line 1 옵토커플러 방식 I/O 입력 라인
3 Line 3 범용 I/O(GPIO) 라인
4 Line 2 옵토커플러 방식 I/O 출력 라인
5 - 옵토커플러 방식 I/O 라인용 접지
6 - 카메라 전원 및 GPIO 라인용 접지

주의 사항#

→ Safety Instructions (ace, ace 2, racer 2 S) 참고.

설치#

→ Camera Installation 참고.

기능#

→ Features 참고.
