Basler GMSL 카메라 구성#

이 항목에서는 Basler GMSL 카메라 및 호스트 시스템을 사용하여 GMSL 시스템을 설정하는 방법에 대한 정보를 제공합니다. 수행해야 할 대략적인 단계를 안내하고 준수해야 할 사항에 대해 설명합니다.

시작하기 전에#

GMSL 카메라 구성 절차를 시작하기 전에 다음 단계가 완료되었고 준비되어 있는지 확인하십시오.

• 인터넷 연결이 가능합니다.
• 다음 항목이 설치되어 있는지 확인하십시오.
  • 소프트웨어 설치 (Linux)
  • 카메라 활성화 패키지(GMSL 카메라)
  • 하드웨어 설치(GMSL 카메라)(카메라, 렌즈, 케이블 등)

GMSL Cameras 구성#

다음 섹션에서는 하나 또는 여러 개의 GMSL 카메라를 구성하는 방법을 보여줍니다.

• 단일 ace 2 GMSL 카메라 구성
• 여러 ace 2 GMSL 카메라 구성

단일 ace 2 GMSL 카메라 구성#

pylon Viewer에서 이미지를 처음으로 확인하려면:

1. 시스템 구성 요소(예: GMSL 카메라 및 데시얼라이저를 포함한 호스트 시스템)에 전원이 공급되는지 확인하십시오.

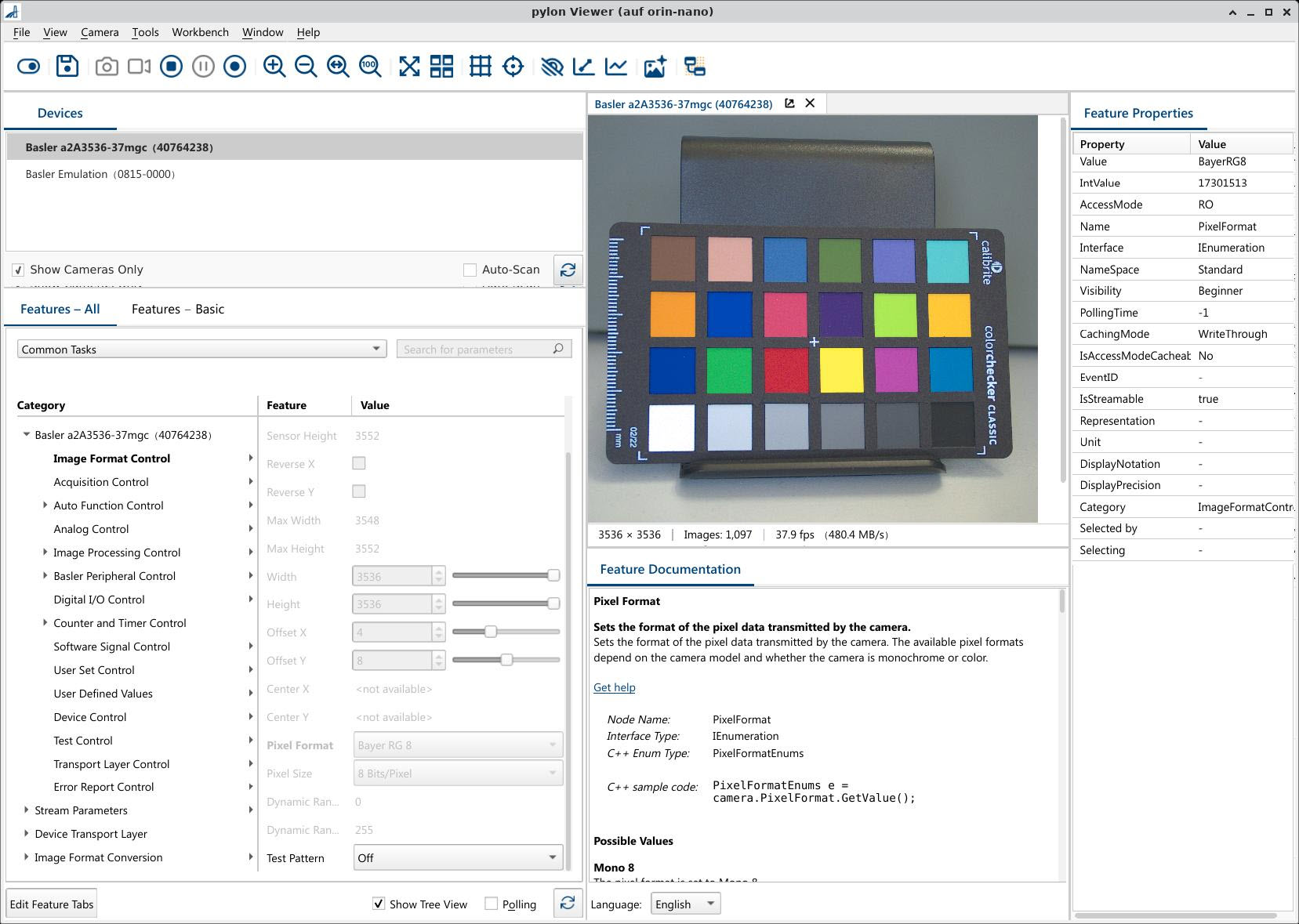

2. pylon Viewer를 시작합니다.
   pylon Viewer가 연결된 카메라를 자동으로 감지합니다.
   카메라 열거 중에 카메라 전원이 켜집니다. 호스트 시스템에 따라 카메라가 Devices 창에 나타나는 데 몇 초가 걸릴 수 있습니다.
3. 카메라가 자동으로 감지되지 않으면 Auto-Scan 확인란 오른쪽에 있는 Refresh 아이콘을 클릭합니다.

4. pylon Viewer에서 원하는 카메라를 두 번 클릭합니다.
   카메라를 구성하기 위한 파라미터가 표시되는 디바이스 트리가 열립니다.



5. 파라미터를 구성하려면 Show Tree View 확인란을 선택합니다. 그렇지 않으면 모든 파라미터가 동일한 범주에 나열됩니다.

6. 이제 다음을 사용하여 프레임을 획득할 수 있습니다. Continuous Shot 취득 모드 또는 Single Shot 취득 모드 .
7. 원하는 사용자 지정 설정으로 카메라를 구성합니다(예: 트리거 방식 정의(Triggered Image Acquisition 참조) 및 활성화하고 구성할 Features 선택).

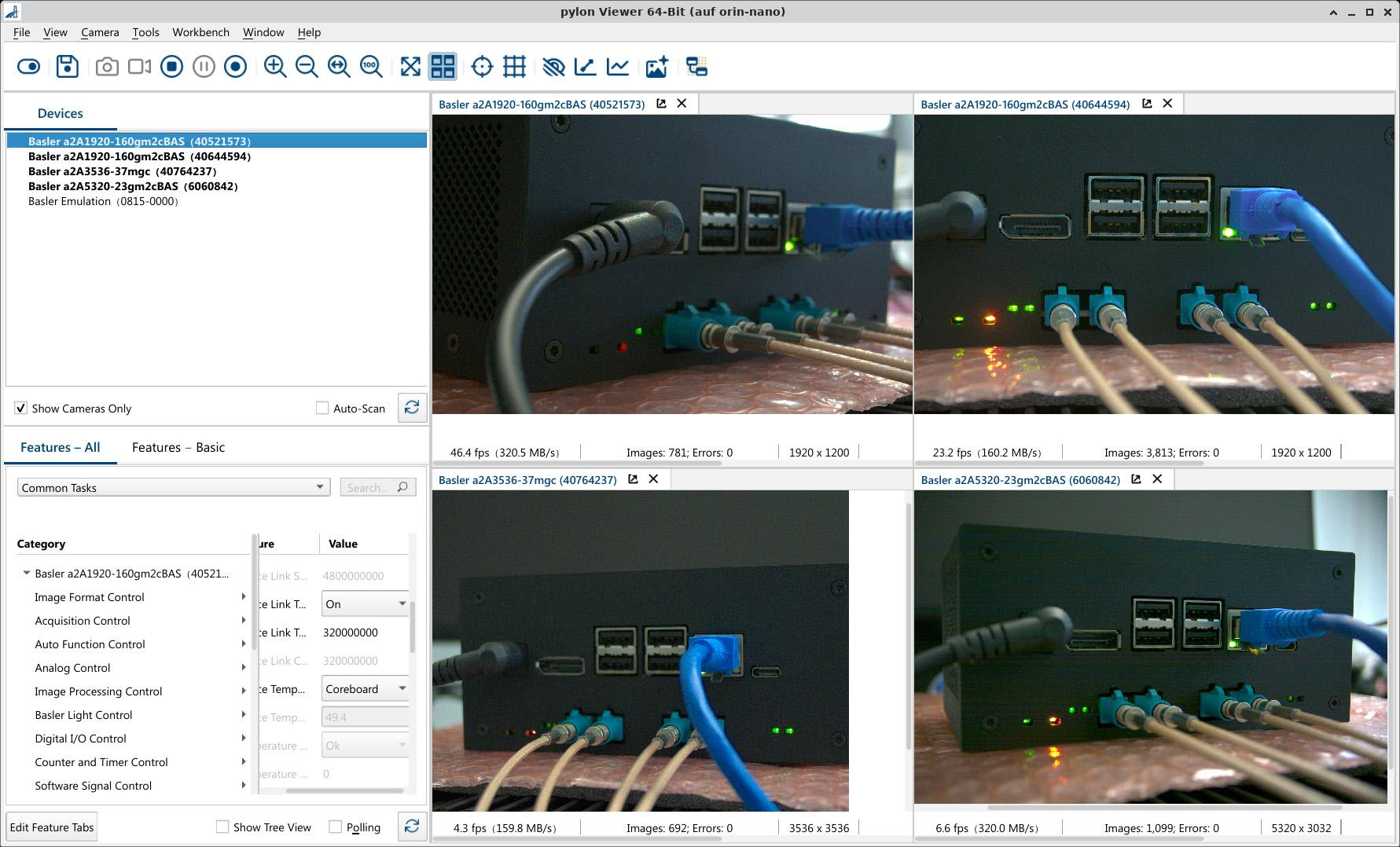

여러 ace 2 GMSL 카메라 구성#

1. 시스템 구성 요소(예: GMSL 카메라 및 데시얼라이저를 포함한 호스트 시스템)에 전원이 공급되는지 확인하십시오.
2. 연결된 모든 ace 2 GMSL 카메라에 대해 Configuring a Single ace 2 GMSL Camera 섹션에 설명된 2~5단계를 수행합니다.

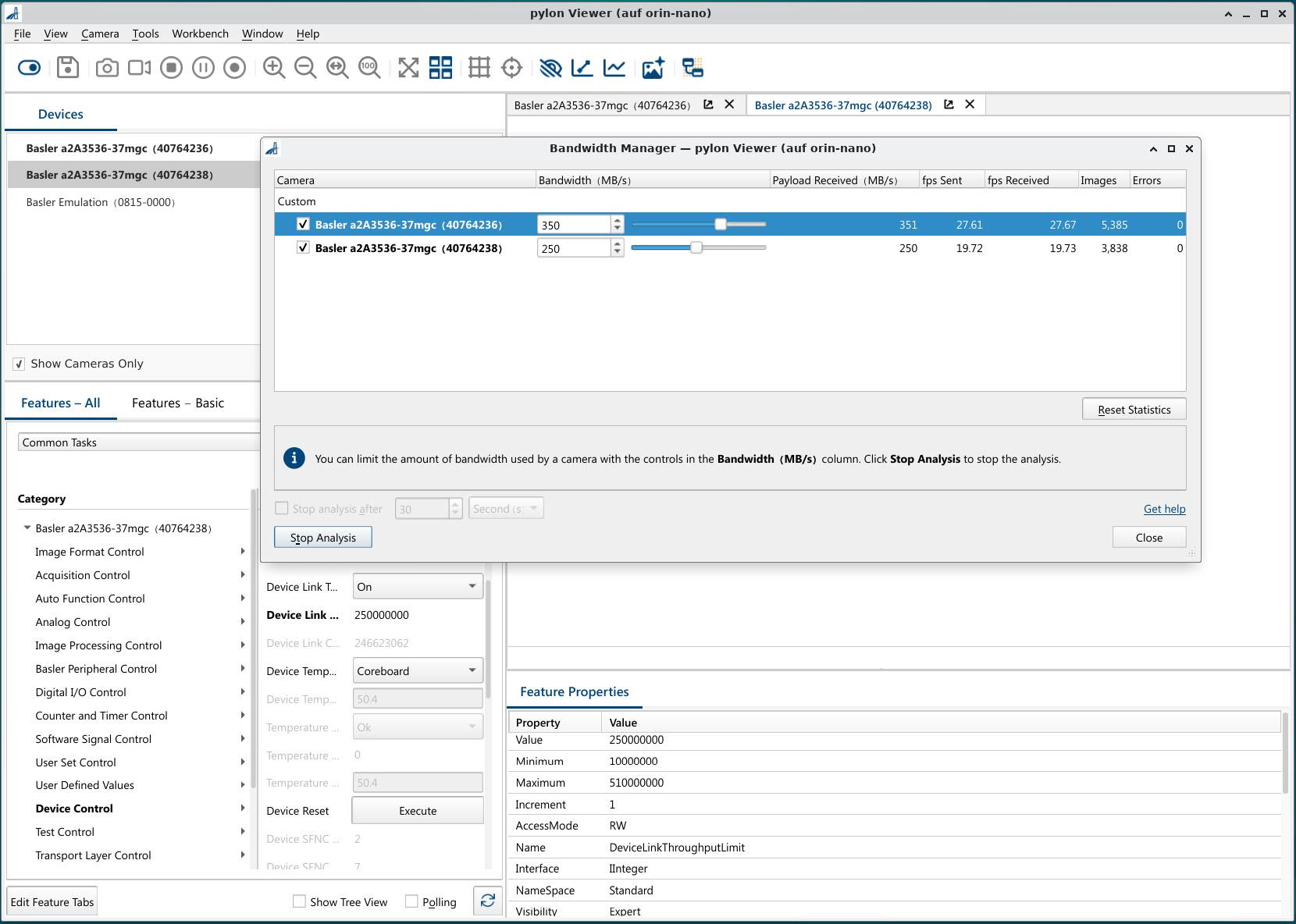

1. 하드웨어 설치 중에 여러 대의 GMSL 카메라를 연결한 경우 Bandwidth Manager를 통해 대역폭 설정을 확인하십시오.

2. 대역폭 설정을 최적화하거나 대역폭 할당을 변경하려면 Optimizing Bandwidth Consumption 섹션을 참조하십시오.

   • 사용 가능한 bandwidth는 하드웨어 구성에 따라 다르며 호스트 시스템에 따라 다를 수 있습니다.
   • 기본적으로 각 카메라의 최대 가용 대역폭은 CSI 인터페이스를 통해 SoC에 할당됩니다.
   • 많은 호스트 시스템에서 2개 또는 4개의 GMSL 포트가 단일 MIPI D-Phy 인터페이스로 멀티플렉싱되어 사용 가능한 데이터 대역폭을 공유합니다. 카메라에 다른 대역폭 할당이 필요한 경우 Bandwidth Manager를 통해 각 카메라의 대역폭을 구성하십시오.
   • 조정된 대역폭 값을 user set에 저장하면 재시작 후 저장된 설정으로 카메라가 시작됩니다(pylon Viewer의 Camera 메뉴에서 File Access 명령을 통해 수행).

3. Configuring a Single ace 2 GMSL Camera 섹션에 설명된 대로 6단계부터 8단계를 계속 진행하십시오.
   시스템에서 사용하는 각 GMSL 카메라에 대해 구성 단계를 실행하십시오.
