r2T16416-500cm#

r2T16416-500cm Basler racer 2 XL camera는 Gpixel GLT5016BSI 센서를 탑재하고 있습니다.

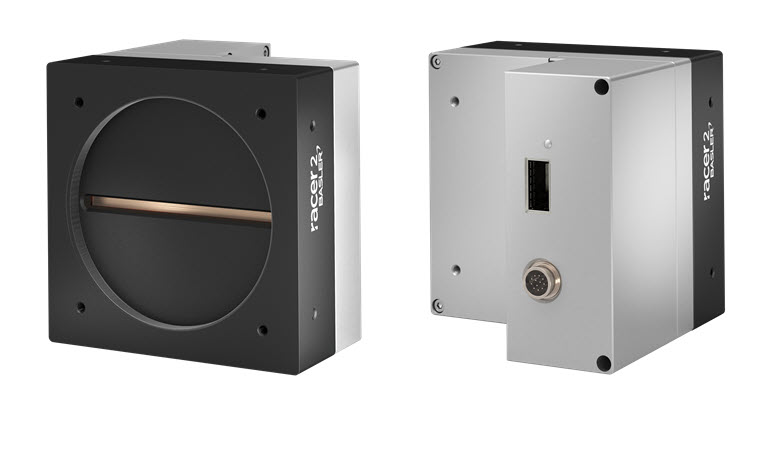

Basler racer 2 XL TDI Camera

사양#

일반 사양#

r2T16416-500cm
해상도 16416 pixels x 256 stages
센서 유형 Gpixel GLT5016BSI, Monochrome BSI CMOS TDI, 1 array
Global shutter
센서 포맷 82.08 mm
픽셀 크기 (수평 x 수직) 5 x 5 µm
스펙트럼 가시광선
Max. Line Rate 500 kHz (Pixel Format이 Mono 8 또는 Mono 10으로 설정된 경우)
485 kHz (Pixel Format이 Mono 12로 설정된 경우)
제품군 racer 2 XL
모노 / 컬러 모노
Image Data Interface CoaXPress-over-Fiber, 4x CXP-25 (100 Gbps)
Pixel Format Pixel Format 참고.
Sensor Bit Depth 12 bit
동기화 하드웨어 트리거 사용
소프트웨어 트리거 사용
프리 런 사용
카메라 전원 요구 사항 I/O 커넥터를 통해 공급되는 21.6~26.4 VDC
@ 24 VDC에서 약 21 W(일반적)
I/O 라인 3개의 차동 general purpose I/O (GPIO) lines
렌즈 마운트 M90x1 마운트
12 mm 플랜지 초점 거리(FFD)
크기(길이 x 너비 x 높이) 106 x 110 x 110 mm
중량 ≈1420 g
적합성 CE (RoHS 포함), UKCA, FCC, KC, GenICam, CoaXPress-over-Fiber, IP30
카메라 모델 인증서
자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오.
소프트웨어 Basler Framegrabber SDK Windows (64 bit) (버전 5.11 이상)

상대 양자 효율#

Gpixel GLT5016BSI Relative Quantum Efficiency

기계적 사양#

카메라 크기 및 마운팅 포인트#

racer 2 XL 카메라의 기계적 치수(mm)

→ Basler 카메라의 CAD/도면 다운로드.

Pixel Array Position#

racer 2 XL 카메라의 픽셀 어레이 위치(mm)

요구 사항#

환경 요구 사항#

온도 및 습도#

설명 온도 및 습도
작동 중 하우징 온도 0–50 °C(32–122 °F)
작동 중 습도 <1–80 %, relative, non-condensing
보관 온도 -20–80 °C(-4–176 °F)
보관 습도 <1–80 %, relative, non-condensing
EN 62368-1에 따른 하우징 온도 최대 70 °C(158 °F)
EN 62368-1에 따른 주변 온도 최대 30 °C(86 °F)

방열#

→ 열 방출 제공 참조.

전기적 사양#

WARNING – Electric Shock and Fire Hazard / Risque de choc électrique et d'incendie

승인되지 않은 전원 공급 장치를 사용할 경우 감전, 화재 또는 둘 다 발생할 수 있습니다. 심각한 부상이나 사망을 초래할 수 있습니다.

  • SELV(Safety Extra Low Voltage) 및 LPS(Limited Power Source) 또는 ES1(Electrical Source 1) 및 PS2(Power Source 2) 요구 사항을 충족하는 전원 공급 장치를 사용해야 합니다.

Les blocs d'alimentation non approuvés peuvent causer des décharges électriques ou des départs de feu, ou les deux. Celles-ci représentent un risque de mort ou de blessure grave.

  • Vous devez utiliser un bloc d'alimentation conforme aux exigences Safety Extra Low Voltage (SELV) et Limited Power Source (LPS) ou Electrical Source 1 (ES1) et Power Source 2 (PS2).
주의 – 잘못된 전압은 카메라를 손상시킬 수 있습니다.

아래에 지정된 안전한 작동 전압 범위 내에서 카메라와 I/O 전원을 공급해야 합니다.

I/O 라인에 음전압을 사용하지 마십시오.

카메라 전원#

외부 전원 공급장치(AUX 전원)를 사용하여 카메라의 I/O 커넥터를 통해 카메라 전원을 공급해야 합니다.

작동 전압은 24 VDC ± 10 %입니다. 최소 21.6 VDC가 공급되어야 합니다. 카메라 손상을 방지하려면 최대 26.4 VDC를 초과하지 않아야 합니다.

I/O 라인#

→ I/O Control of racer 2 L and racer 2 XL Cameras 참조.

회로도#

→ I/O Control of racer 2 L and racer 2 XL Cameras 참조.

케이블 요구 사항#

Fiber Optic Cable#

경고 – 레이저 안전 지침 레이저 안전

부상을 방지하려면 항상 다음 안전 지침을 따르십시오.

광섬유 연결 부위에서는 적외선 영역의 레이저 방사가 방출됩니다. 레이저 방사는 눈에 보이지 않으며 직접 노출될 경우 눈에 손상을 줄 수 있습니다. 개방된 섬유 끝부분이나 활성화된 광 포트를 절대 들여다보지 마십시오. 설치, 유지 관리 또는 청소 작업을 수행하기 전에 연결을 해제하거나 안전하게 종료하십시오. 광섬유 찌꺼기는 주의해서 폐기하십시오.

Basler Modul QSFP28 100G SR4 MPO 100m#

I/O 케이블#

물리적 인터페이스#

카메라 커넥터 및 상태 LED#

카메라 커넥터

I/O 커넥터#

  • 12핀 Hirose 마이크로 리셉터클 (부품 번호: HR10A-10R-12P)
  • 권장 체결 커넥터: 12핀 Hirose 마이크로 플러그 (부품 번호: HR10A-10P-12S) 또는 동등한 제품

QSFP28 Port#

QSFP28(Quad Small Form‑Factor Pluggable 28) 포트는 광학 고속 데이터 네트워크 인터페이스입니다.

정보

Basler는 QSFP28 포트 연결 시 Basler Modul QSFP28 100G SR4 MPO 100m와 Basler Cable Optical, MPO, 8x PC/F를 함께 사용할 것을 강력히 권장합니다.

DAC(Direct Attach Copper) 케이블과 같은 다른 케이블은 사용해서는 안 됩니다. 이러한 케이블은 테스트되지 않았으며 이미지 데이터 손실 등의 안정성 문제로 이어질 수 있습니다.

상태 LED#

상태 LED는 CoaXPress 표준에 따라 연결된 CoaXPress 연결의 상태를 나타냅니다.

LED 상태#

LED State 의미
꺼짐 전원 없음
주황색 점등 시스템 부팅 중
12.5 Hz 주파수로 빨간색 깜박임 시스템 오류 (예: 내부 오류)
1 Hz 주파수로 빨간색 깜박임 전원이 공급되었으나 케이블이 연결되지 않음
0.5 Hz 주파수로 녹색/주황색 번갈아 깜박임 연결 테스트 패킷 전송 중
녹색 켜짐 디바이스/호스트가 연결되었으나 데이터가 전송되지 않음
1 Hz 주기로 주황색 깜박임 장치/호스트 연결됨, 이벤트 대기 중(예: 트리거)
12.5 Hz 주파수로 녹색 깜박임 디바이스/호스트 연결됨, 데이터 전송 중
12.5 Hz 주파수로 주황색 깜박임(연결 감지가 더 빠르더라도 최소 1초 동안 표시됨) 연결 감지 진행 중, PoCXP 사용 안 함

커넥터 핀 배열#

I/O 커넥터의 핀 번호 지정

핀 라인 기능
1 - 24 VDC 카메라 전원
2 - 24 VDC 카메라 전원
3 Line 1 - General purpose I/O (GPIO) 라인 1, 음수 핀
4 Line 1 + General purpose I/O (GPIO) 라인 1, 양수 핀
5 - General purpose I/O (GPIO) 라인용 접지
6 Line 2 - General purpose I/O (GPIO) 라인 2, 음수 핀
7 Line 2 + General purpose I/O (GPIO) 라인 2, 양수 핀
8 - 카메라 전원용 접지
9 - 카메라 전원용 접지
10 - Not connected
11 Line 3 - General purpose I/O (GPIO) 라인 3, 음수 핀
12 Line 3 + General purpose I/O (GPIO) 라인 3, 양수 핀

정보

  • General purpose I/O (GPIO) 라인용 접지(핀 5)와 카메라 전원용 접지(핀 8 및 9)는 카메라 내부에서 서로 연결되어 있습니다.

  • 카메라 전원(핀 1 및 2)과 접지(핀 8 및 9)를 위한 두 핀을 항상 모두 연결하십시오.

주의 사항#

→ 안전 지침(boost, racer 2 L, racer 2 XL)을 참조하십시오.

설치#

→ Camera Installation 참고.

→ 카메라를 imaFlex 2 Dual 100 프레임 그래버 및 Framegrabber SDK와 함께 설치하는 방법에 대한 정보는 Configuring a CoaXPress-over-Fiber System 섹션을 참조하십시오.

기능#

→ Features 참고.
