Simulation Source Viewer에서 Test Images 또는 테스트 이미지 시퀀스를 로드하여 시뮬레이션에 사용할 수 있습니다.

먼저 Simulation Source Viewer를 간단히 살펴보겠습니다.

Simulation Source Viewer가 열립니다:

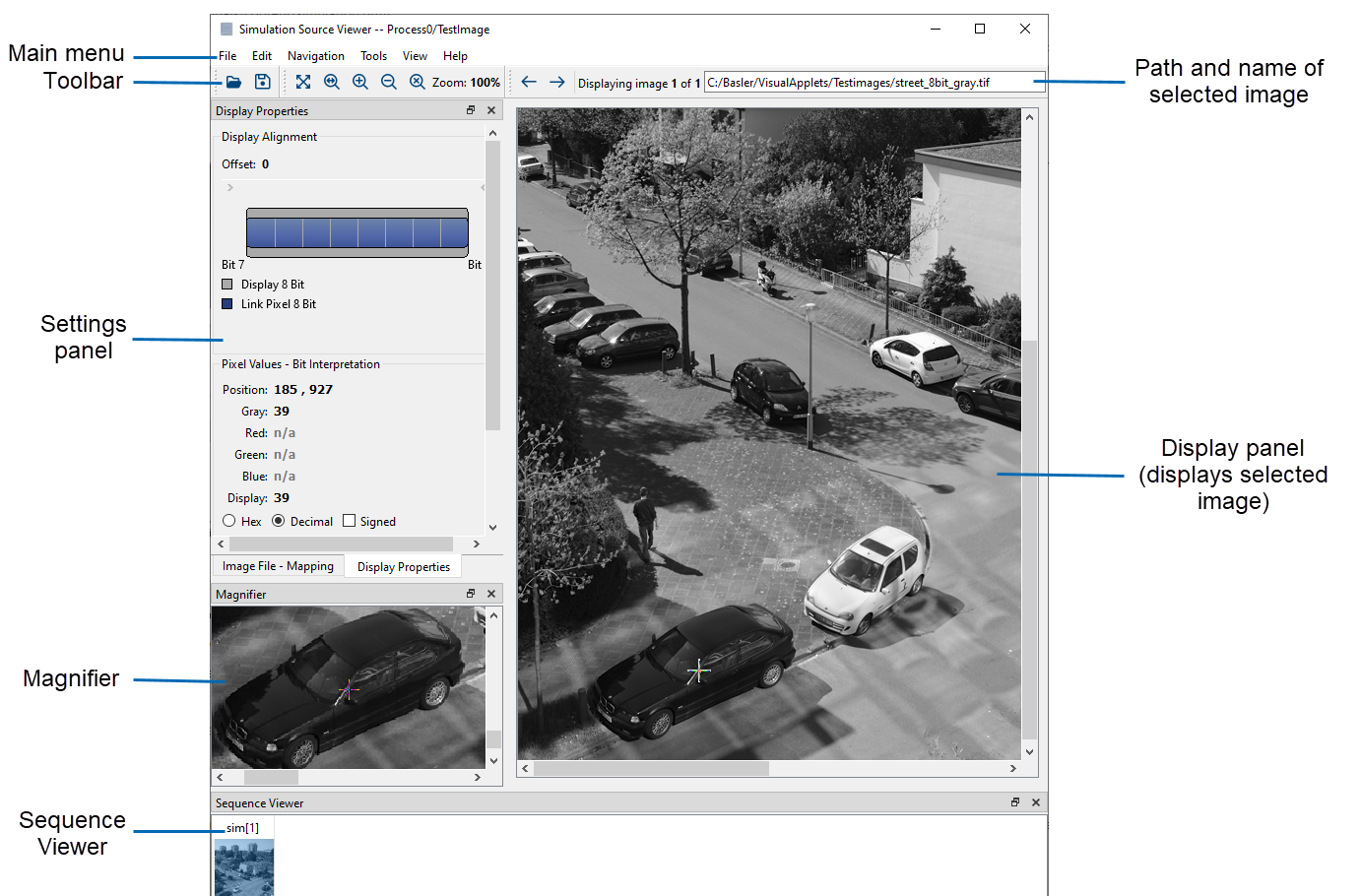

그림 87. Simulation Source Viewer

메뉴 바로 아래에 툴바가 있습니다. 툴바의 아이콘은 (왼쪽부터 순서대로) 다음과 같은 옵션을 제공합니다:

왼쪽에는 두 개의 탭이 있는 설정 패널이 있습니다:

시뮬레이션 뷰어 하단에는 또 다른 패널인 Sequence viewer가 있습니다. 소스에서 둘 이상의 이미지를 사용하는 경우, 여기에서 이미지 시퀀스의 모든 이미지를 확인하고, 시퀀스의 이미지 순서를 변경하거나, 디스플레이 패널 및 돋보기(magnifier)에 표시할 이미지를 선택할 수 있습니다.

Magnifier는 드래그 앤 드롭을 통해 메인 Source Viewer 창에서 쉽게 분리할 수 있는 Source Viewer의 두 번째 창입니다. Magnifier는 메인 Source Viewer의 디스플레이 패널에 표시되는 것과 항상 동일한 이미지를 보여줍니다. 포인터는 항상 Magnifier 창의 중앙에 위치하며 디스플레이 패널에서 가리키는 픽셀에 정확히 위치합니다. Magnifier 창의 큰 장점은 완전히 다른 확대 비율로 이미지의 선택 영역을 표시할 수 있다는 점입니다:

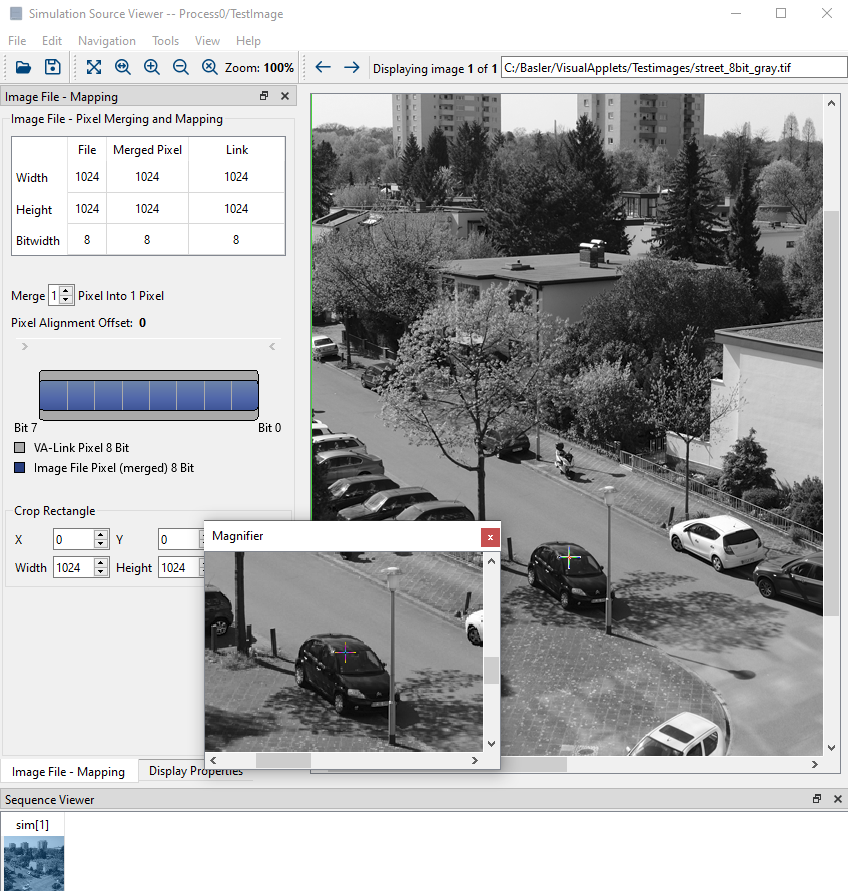

그림 90. Zooming in the Magnifier

Magnifier의 확대 비율을 변경하려면:

매우 높은 확대율을 선택하면 방향을 더 쉽게 파악할 수 있도록 픽셀 격자가 표시됩니다.

소스에 Test Images 또는 테스트 이미지 시퀀스를 로드하려면,

	참고
	유용한 Test Images 중 일부는 다음 위치의 VisualApplets 설치 폴더에서 찾을 수 있습니다. \Testimages.

	팁
	또는 Windows Explorer에서 뷰어로 이미지 파일을 직접 드래그 앤 드롭하거나, Windows Explorer에서 다이어그램의 소스로 드래그 앤 드롭할 수도 있습니다.

이제 Simulation Source Viewer에 입력 이미지가 표시됩니다.

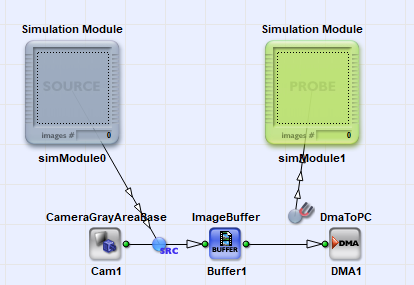

Simulation Source Viewer를 닫은 후 해당 소스의 미리 보기 프레임에서 이미지의 썸네일을 확인할 수 있습니다.

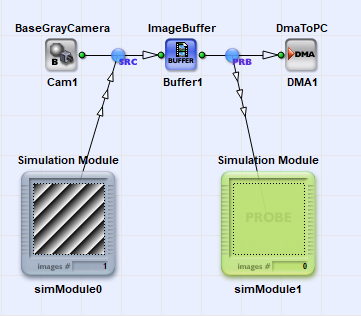

그림 91. 소스의 썸네일 표시

소스를 링크에 연결하는 즉시, 소스는 링크의 파라미터 설정(최대 이미지 크기, Bit Width, Color Format 등)을 이어받습니다. 링크의 최대 이미지 크기보다 큰 이미지를 로드하면 시뮬레이션에 사용될 이미지 영역을 감싸는 녹색 사각형이 이미지에 표시됩니다.

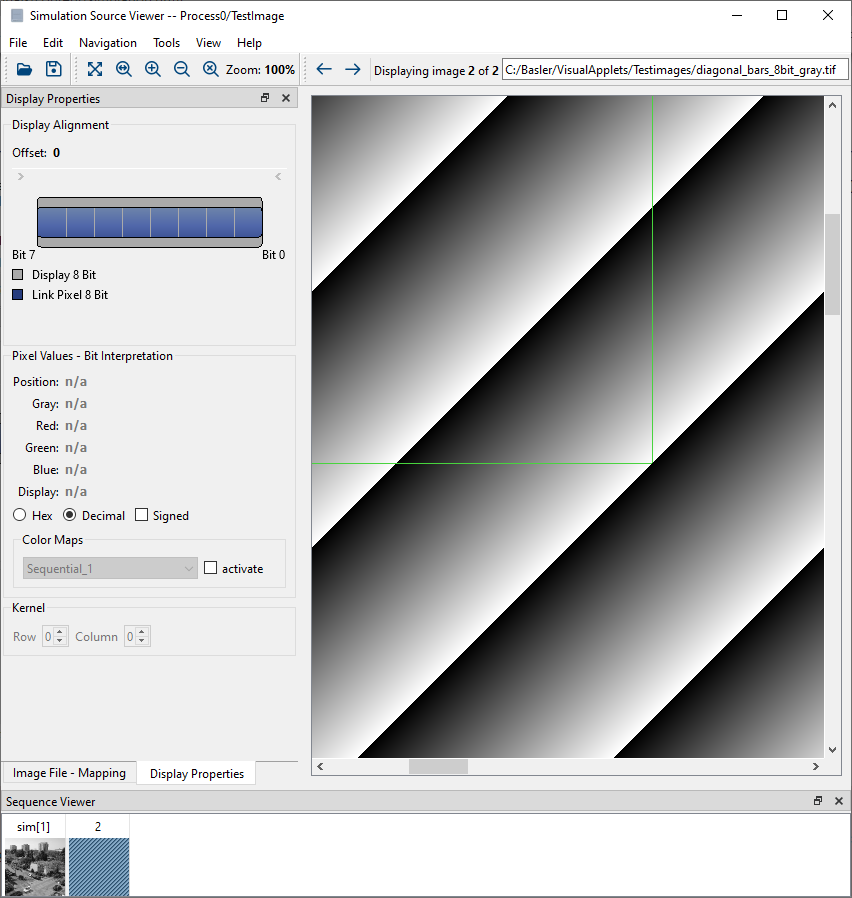

그림 92. 시뮬레이션에 사용되는 강조 표시된 이미지 영역

	이미지 변환
	단일 채널 회색조 링크에 컬러 사진을 로드할 수는 없으며 그 반대의 경우도 마찬가지입니다. 테스트 이미지가 소스가 연결된 링크의 속성과 일치하지 않는 경우, 이미지를 변환해야 합니다. 테스트 이미지를 변환하는 데 필요한 기능을 제공하는 이미지 처리 프로그램을 사용하십시오. VisualApplets에서 지원하는 이미지 포맷을 사용하십시오. 지원되는 이미지 포맷에 대한 자세한 내용은 'Supported Image Formats'를 참조하십시오.

소스에 새 이미지를 로드하는 즉시, 해당 이미지는 Simulation Source Viewer의 디스플레이 패널에 나타나고 소스의 이미지 시퀀스에 추가됩니다. Simulation Source Viewer 하단에 있는 Sequence Viewer에서 이미지 시퀀스의 모든 이미지를 확인할 수 있습니다.

디스플레이 채널에 표시되는 선택된 이미지 페이지만 컴퓨터의 RAM에 저장됩니다. 시퀀스의 다른 이미지는 필요할 때 RAM으로 로드됩니다. 따라서 소스에 긴 이미지 시퀀스를 로드해도 RAM 사용량에는 거의 영향을 미치지 않습니다.

이미지 시퀀스를 로드한 후 로드 후에 이미지 순서를 변경할 수 있습니다. Sequence Viewer에서 드래그 앤 드롭을 사용하여 시퀀스 내에서 원하는 위치로 이미지를 배치할 수 있습니다.

시퀀스에서 하나 이상의 이미지를 쉽게 삭제할 수 있습니다.

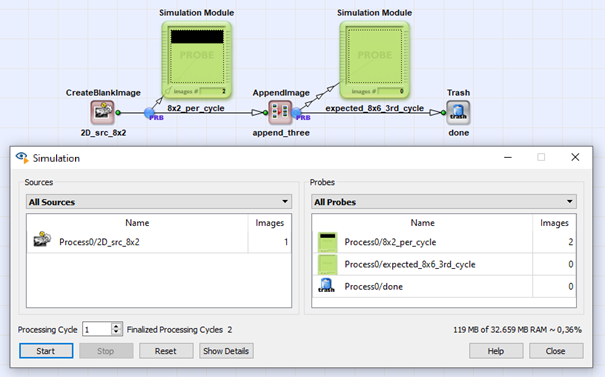

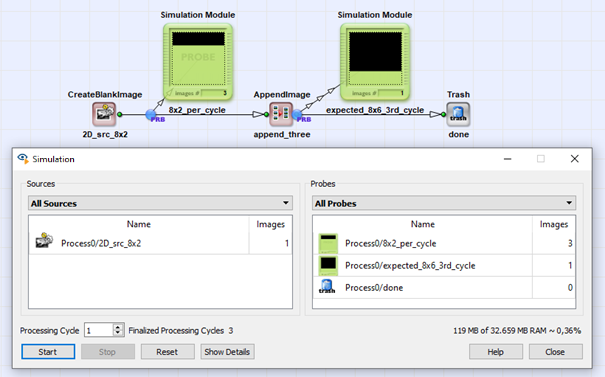

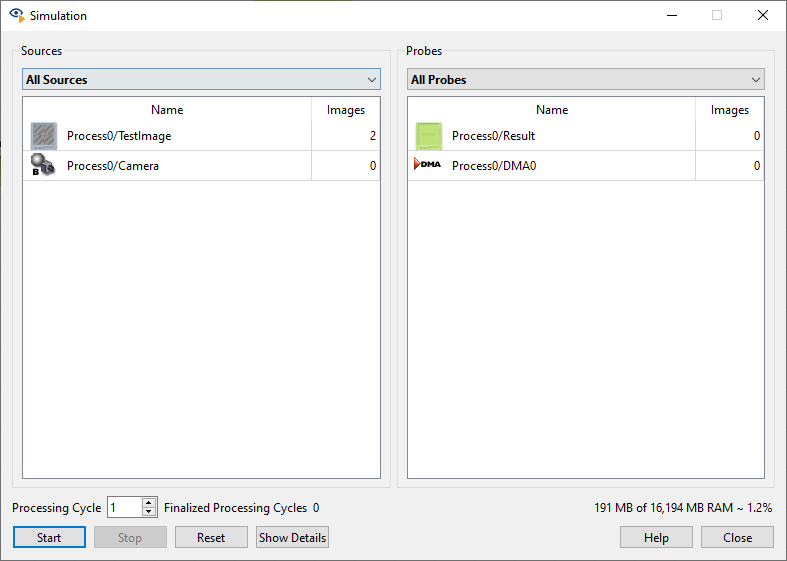

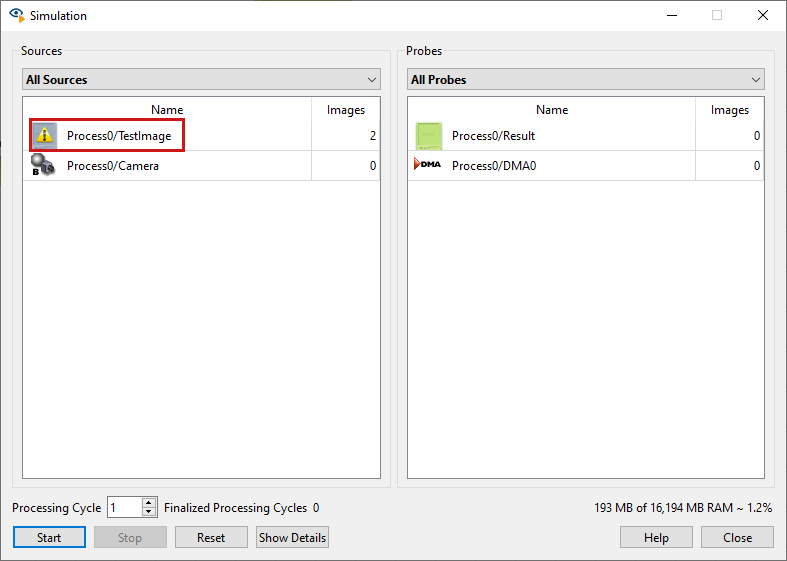

Sequence Viewer에서 sim[x]는 다음 시뮬레이션 단계에서 시뮬레이션되는 이미지를 나타냅니다. Reset 버튼을 클릭하여 Simulation 대화 상자에서 sim[x]를 시퀀스의 첫 번째 이미지로 재설정할 수 있습니다. 시뮬레이션 단계 및 재설정에 대한 자세한 내용은 'Setting the Number of Processing Cycles and Starting the Simulation'을 참조하십시오. 시뮬레이션 순서는 현재 디스플레이 패널에 표시되는 이미지의 영향을 받지 않습니다.

그림 93. sim[x] 시퀀스에서 시뮬레이션되는 이미지 표시

매핑을 통해 이미지 속성을 변경하는 경우('Image File Mapping' 참조), 썸네일은 자동으로 새로 고쳐지지 않습니다. 기본적으로 Sequence Viewer는 원본 이미지의 썸네일을 표시합니다.

썸네일 표시 방식을 조정하는 방법에는 두 가지가 있습니다. 메뉴에서 다음 중 하나를 선택하십시오.

디스플레이 패널의 각 픽셀에는 실제로 두 개의 십자형 커서가 표시됩니다. 두 개의 십자형 커서가 보이지 않으면 디스플레이 패널의 이미지를 확대하십시오.

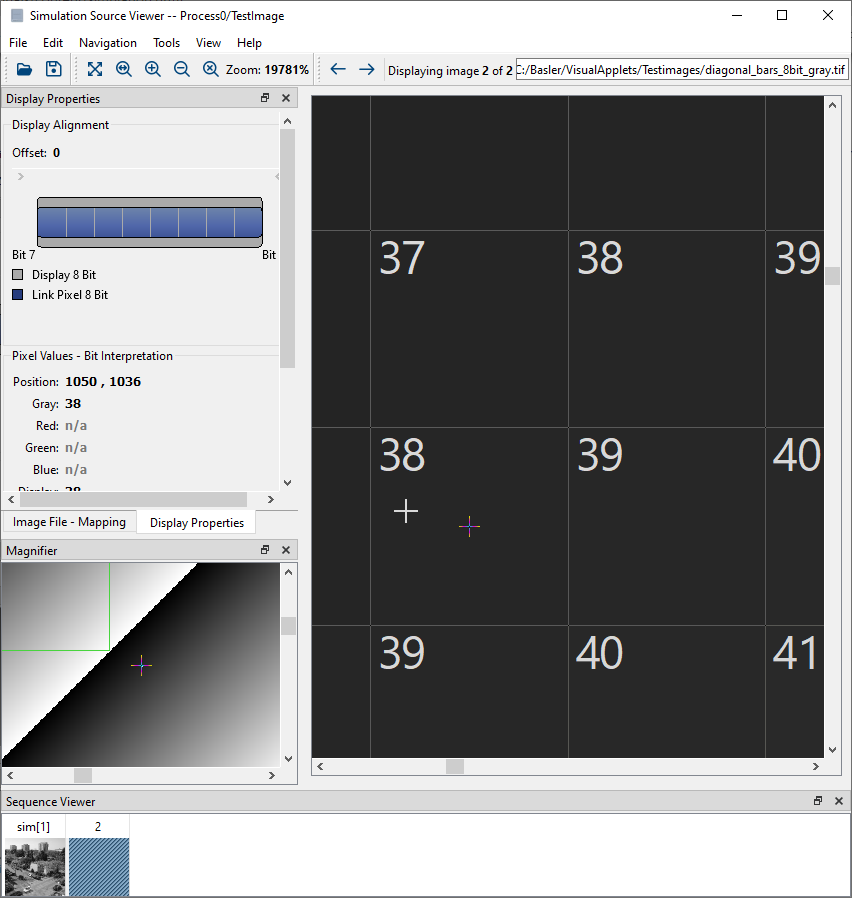

그림 94. 디스플레이 창 및 돋보기의 십자형 커서

흰색/검은색 십자형 커서는 마우스 커서의 위치를 나타냅니다.

색상이 있는 커서는 마우스 커서가 가리키는 픽셀의 중앙에 위치합니다. 이 십자형 커서는 Magnifier에서도 정확히 동일한 픽셀에 표시됩니다.

설정 패널 탭인 Display Properties에 해당 픽셀 값이 표시됩니다.

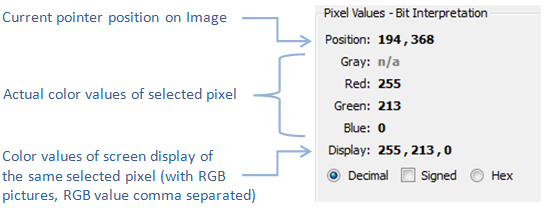

그림 95. 픽셀 값

픽셀 값을 부호 없는 십진수, 부호 있는 십진수 또는 16진수 형식 중 어떤 것으로 표시할지 선택할 수 있습니다.

Display는 화면에 표시되는 값(들)을 보여줍니다. 16비트 또는 48비트 이미지가 소스에 로드된 경우 화면에 색상 채널당 8비트만 표시될 수 있으므로 이 값(들)은 실제 색상 값(또는 회조 값)과 다를 수 있습니다.

Simulation Source Viewer의 Image File – Mapping 탭에는 왼쪽의 현재 이미지(파일에서 로드된 상태) 이미지 크기와 오른쪽 링크의 이미지 크기가 포함된 표가 있습니다.

그림 96. 이미지 크기

Merged Pixels 열에 대한 설명은 'Pixel Spitting and Merging'에서 확인할 수 있습니다.

이미지 파일의 크기가 링크의 크기보다 작은 경우, 이미지는 1:1 비율로 링크에 전송됩니다.

이미지 파일의 크기가 링크의 크기를 초과하는 경우, 그림의 일부만 시뮬레이션에 사용됩니다. 디스플레이 패널의 녹색 사각형에서 시뮬레이션에 사용될 그림 부분을 확인할 수 있습니다. 또한 해당 값이 노란색으로 강조 표시됩니다.

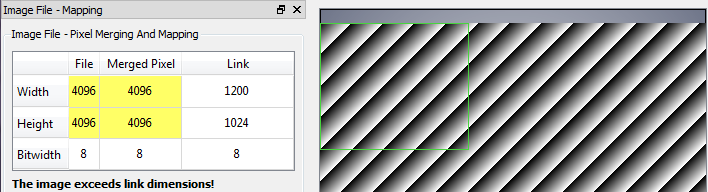

그림 97. 초과된 이미지 크기

	팁
	디스플레이 화면에서 녹색 사각형이 보이지 않으면 보기 옵션을 View → Fit to Window로 설정하십시오.

Simulation Source Viewer의 Image File – Mapping 탭에서는 테스트 이미지(파일)의 Bit Width 및 소스가 연결된 링크의 Bit Width에 대한 정보도 확인할 수 있습니다.

그림 98. Image and Link의 Bit Width

Merged Pixels 열에 대한 설명은 'Pixel Spitting and Merging'에서 확인할 수 있습니다.

링크의 Bit Width보다 큰 Bit Width를 가진 이미지를 로드하려는 경우, 시뮬레이션에 사용할 이미지 비트를 선택할 수 있습니다. 슬라이더를 사용하여 선택을 수행할 수 있습니다:

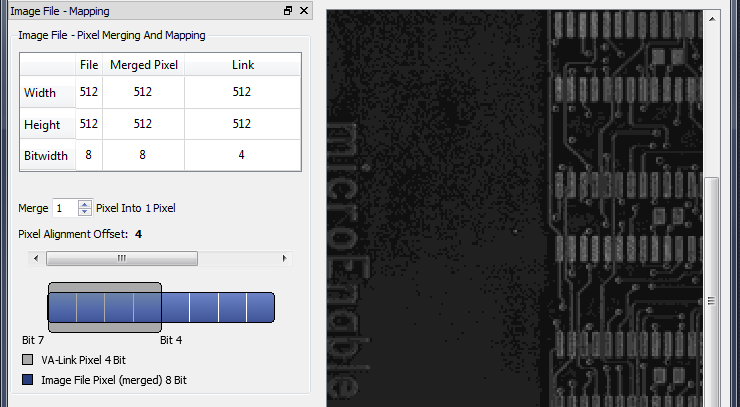

그림 99. 사용할 이미지 비트에 대한 오프셋 정의

선택 슬라이더의 Bit Width는 링크의 Bit Width와 같습니다. 슬라이더를 사용하여 오프셋의 새 위치를 정의할 수 있습니다. 오프셋은 이미지의 Bit Width 상에서 비트 선택이 시작되는 지점입니다. 이러한 설정에 따라 Simulation Source Viewer는 변경된 이미지를 즉시 계산하여 디스플레이 패널에 표시합니다. 위의 스크린샷에서는 8비트 이미지의 8비트 중 상위 4비트가 선택되었습니다. 따라서 시뮬레이션에 사용되는 테스트 이미지는 256개가 아닌 16개의 그레이스케일 값만 갖게 됩니다.

	Simulation Source Viewer에서 변경된 테스트 이미지 시각화
	PC 모니터의 표시는 픽셀당 8비트 정보를 기반으로 하므로, 16개의 그레이스케일 값만 가진 이미지는 제대로 표시될 수 없습니다. 따라서 화면 시각화를 위해 테스트 이미지의 16개 그레이스케일 값은 8비트 모니터 디스플레이의 256개 그레이스케일 값에 매핑됩니다. 이 매핑은 표시되는 회색조의 수(16개)를 변경하지는 않지만 그 사이의 대비를 향상시킵니다(0 = 검은색, 15 = 흰색).

그림 100. 4비트 이미지에 대한 디스플레이 속성

반대로 로드된 링크(즉, 소스 모듈이 연결된 링크)보다 Bit Width가 작은 이미지를 로드하는 경우, Image File – Mapping 탭의 동일한 슬라이더를 사용하여 링크의 Bit Width 상에서 이미지 비트의 오프셋을 정의할 수 있습니다. 링크의 남은 비트는 NULL로 설정됩니다.

아래 그림은 8비트 그레이스케일 이미지가 12비트의 Bit Width를 가진 링크에 로드된 예를 보여줍니다:

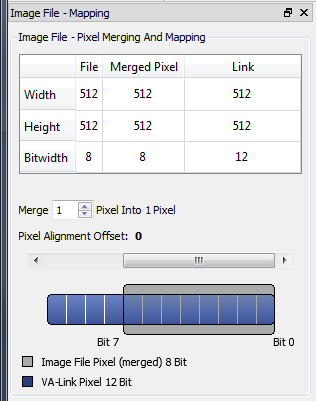

그림 101. 사용할 링크 비트에 대한 오프셋 정의

디스플레이 정렬을 통해 Simulation Source Viewer에서 변경된 테스트 이미지를 시각화하기 위한 몇 가지 설정을 정의할 수 있습니다:

링크의 Bit Width가 8비트보다 큰 경우, 링크 Bit Width 중 디스플레이 패널에 표시할 8비트를 정의해야 합니다. PC 모니터의 표시는 컬러 채널당 8비트로 제한되므로 더 큰 Bit Width는 표시할 수 없습니다.

Simulation Source Viewer의 Display properties 탭에서 링크의 비트 중 디스플레이 패널에 표시할 8비트를 정의할 수 있습니다. 슬라이더를 사용하여 표시 가능한 8비트의 오프셋을 선택하십시오. 이 디스플레이 정렬 설정은 시뮬레이션에 영향을 미치지 않습니다.

아래 예에서 링크의 Bit Width는 12비트입니다. 슬라이더를 사용하여 12비트 중 표시할 비트를 결정할 수 있습니다.

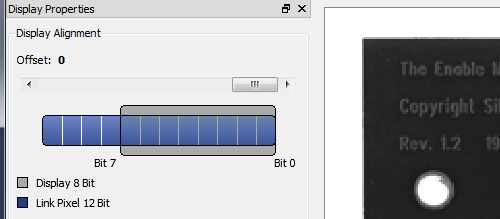

그림 102. 디스플레이 정렬

The BMP 파일 형식은 픽셀의 컬러 채널당 최대 8비트를 허용합니다. TIFF 형식은 컬러 채널당 최대 16비트를 허용합니다. 더 큰 Bit Width는 표준 이미지 파일 형식으로 간단히 저장할 수 없습니다.

VisualApplets은 이러한 제한을 우회하기 위해 픽셀 분할 기능을 제공합니다.

픽셀 Bit Width가 큰 이미지를 표준 이미지 파일 형식으로 저장하기 위해 각 픽셀은 여러 개의 이미지 파일 픽셀로 분할됩니다. 따라서 BMP 또는 TIFF 파일 형식에서 컬러 채널당 최대 64비트(예: 8 x 8비트 픽셀)까지 저장할 수 있습니다. 이러한 이미지는 일반 이미지 파일 뷰어이나 이미지 처리 프로그램에서 볼 수 있습니다. 물론 VisualApplets에서 생성한 픽셀 분할 이미지는 수평으로 확장되어 표시됩니다. 따라서 VisualApplets에서 픽셀 분할은 Bit Width(색심도)가 큰 이미지를 위한 단순한 저장 옵션입니다.

다음 형식으로 저장된 Bit Width가 큰 이미지를 로드하려면 BMP 또는 TIFF 시뮬레이션 소스로 파일 을 불러오려면, 하나의 원래 픽셀에 대한 색상 정보를 공유하는 인접 픽셀들을 다시 하나의 픽셀로 병합해야 합니다. 따라서 시뮬레이션 소스 뷰어는 올바른 맵핑을 위해 픽셀 분할 이미지를 병합할 수 있습니다. 분할 작업은 다음 항목에서 수행할 수 있습니다. 시뮬레이션 프로브 뷰어 (참조: 'Evaluating the Simulation Results'). 여기에서 픽셀 병합 설정을 정의할 수 있습니다. Simulation Source Viewer 탭 Image File – Mapping:

그림 103. Pixel Merge

다음 예시에서는 2048x1024 BMP 크기에 8 bit의 Bit Width(색 심도)를 가진 파일이 소스에 로드되었습니다. 이는 16 bit 1024x1024 이미지로 해석되어야 합니다.

Merge N pixel into 1 pixel 필드에 2를 입력하면, 소스 이미지의 Bit Width는 컬러 채널당 8 bit에서 16 bit로 변경되는 반면, 소스 이미지의 행 길이는 절반으로 줄어들어 2048 픽셀에서 1024 픽셀로 변경됩니다.

병합 전:

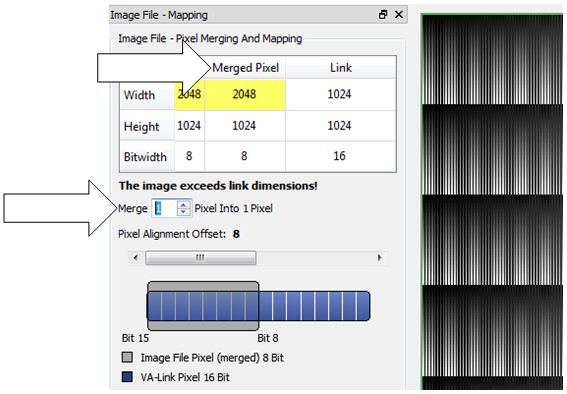

그림 104. Merging Factor = 1, 이미지 속성이 링크 속성과 일치하지 않음

병합 후:

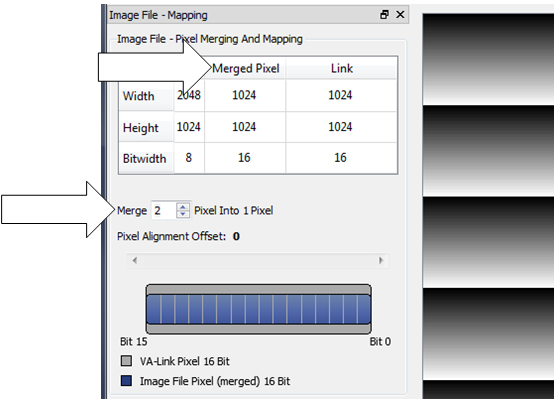

그림 105. Merging Factor = 2, 병합된 이미지의 속성이 링크 속성과 일치함

다음과 같이 시뮬레이션 소스 뷰어와 마찬가지로, 디스플레이 패널의 각 픽셀에는 두 개의 십자형 커서가 표시됩니다. 두 개의 십자형 커서가 보이지 않는다면, 디스플레이 패널의 이미지를 확대해 보세요. 흰색/검은색 십자형 커서는 마우스 커서의 현재 위치를 나타내는 반면, 색이 칠해진 십자형 커서는 마우스 커서가 가리키는 픽셀의 중심에 위치합니다. 이 십자형 커서는 확대경에서도 정확히 동일한 픽셀에 표시됩니다.

설정 패널에는 해당 픽셀 값이 표시됩니다:

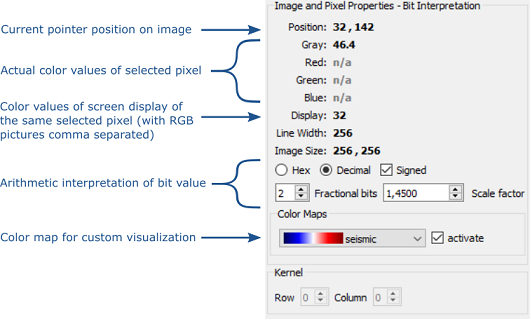

그림 113. 픽셀 값 프로브

선택한 픽셀에 대한 색상 값의 해석을 조정하기 위해 다음과 같은 다양한 옵션이 있습니다:

'디스플레이'는 화면에 표시되는 값을 나타냅니다. 프로브에 16비트 또는 48비트 이미지가 저장되어 있는 경우, 화면에서는 색상 채널당 8비트만 표시될 수 있으므로, 이 값은 실제 색상 값(또는 회색조 값)과 다를 수 있습니다.

[Display] 의 값과 이미지 창에 표시된 색상 간에 톤 매핑을 수행하는 컬러 맵을 선택할 수 있습니다. 이는 부호가 있는 이미지 데이터를 다룰 때나, 포함된 이미지의 특성이 그레이스케일 표현에서는 잘 보이지 않을 때 특히 유용합니다.

시뮬레이션 프로브가 커널을 전송하는 링크에 연결되어 있는 경우, ‘커널’ 패널의 ‘커널 행’ 및 ‘커널 열’ 스핀 박스에서 개별 커널 이미지를 선택할 수 있습니다.

이미지가 시뮬레이션되면 즉시 시뮬레이션 프로브 뷰어 에 즉시 표시되며 시퀀스 뷰어에 추가됩니다.

다음에서 이미지의 순서를 변경할 수 없습니다. 시뮬레이션 프로브 뷰어에서 변경할 수 없습니다.

하지만 시퀀스에 포함된 이미지 중 하나 이상을 삭제할 수 있습니다:

매핑을 통해 이미지 속성을 변경하는 경우(예를 들어, 16비트 이미지를 BMP 파일)의 경우, 썸네일이 자동으로 새로 고쳐지지 않습니다. 기본적으로, 해당 시퀀스 뷰어 원본 시뮬레이션 결과의 썸네일을 표시합니다.

VisualApplets 이 기능은 행 길이가 모두 동일한 직사각형 이미지의 처리 및 표시에만 국한되지 않습니다. 행 길이가 서로 다른 이미지도 표시할 수 있습니다.

이러한 이미지의 이미지 크기는 VisualApplets에 의해 다음과 같이 계산됩니다.

	행 길이가 균일하지 않은 이미지의 이미지 크기 계산
	이미지 크기 = 가장 긴 행의 픽셀 수 * 행 수

행 길이가 NULL인 행도 계산에 포함됩니다. 이미지의 정의되지 않은 영역은 디스플레이에서 파란색에서 시안색으로의 색상 그라데이션으로 표시됩니다.

그림 114. 정의되지 않은 이미지 영역 표시

빈 이미지는 Empty Image 기호로 표시되며 저장할 수 없습니다.

그림 115. 빈 이미지 기호

Simulation Probe Viewer의 디스플레이 패널은 동일한 이미지를 표시하는 두 가지 방법을 제공합니다.

모니터는 항상 컬러 채널당 8 bit를 사용하므로, 더 높거나 낮은 Bit Width를 가진 이미지는 별도의 처리 없이 표시할 수 없습니다.

시뮬레이션 결과의 Bit Width가 8 bit보다 높은 경우, 오프셋 슬라이더를 사용하여 디스플레이 패널에 표시할 8 bit를 선택할 수 있습니다.

그림 116. Link View

이 예에서는 16비트 그레이 스케일의 상위 8비트가 디스플레이로 선택되었습니다.

이미지의 Bit Width가 8 bit보다 작으면, 테스트 이미지의 그레이 스케일 값이 8비트 모니터 디스플레이의 256개 그레이 스케일 값에 자동으로 매핑됩니다. 이 매핑은 표시되는 회색조의 수를 변경하지 않지만 그 사이의 대비를 향상시킵니다. 이 매핑이 없으면 인간의 눈으로 이미지를 전혀 볼 수 없을 수도 있습니다. 예를 들어 1비트 이미지의 경우: 매핑 없이 0과 1 값이 모니터 디스플레이에 사용되면 인간의 눈에는 둘 다 검은색으로 해석됩니다. 이 경우 VisualApplets의 자동 Bit Width 매핑은 0을 0(검은색)으로, 1을 255(흰색)로 해석합니다.

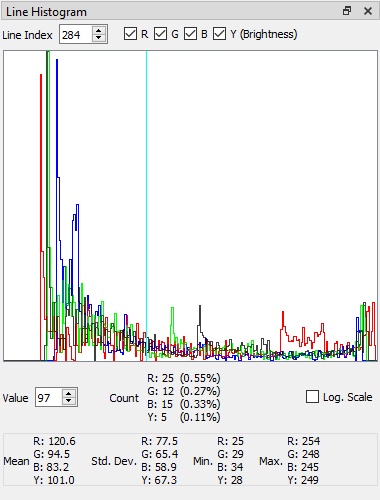

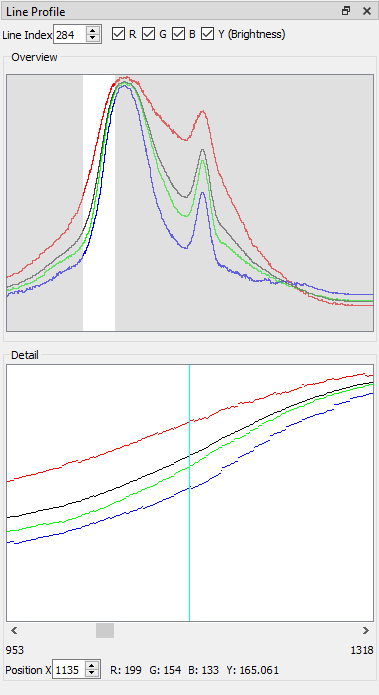

Line Histogram 뷰에는 선택한 라인에 대해 계산된 다음과 같은 통계값도 표시됩니다:

Image Histogram 뷰에는 선택한 이미지에 대해 계산된 다음과 같은 통계값도 표시됩니다:

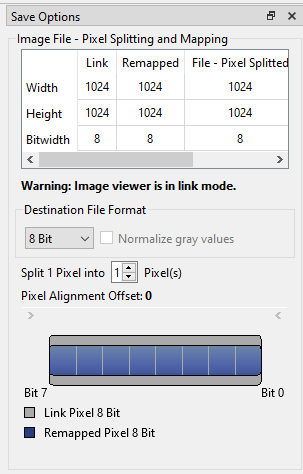

이미지의 bit width(링크의 bit width)가 저장용으로 선택한 파일 형식의 bit width와 동일한 경우, 이미지를 1:1로 저장할 수 있습니다.

이미지의 bit width가 파일 형식의 bit width보다 작은 경우 슬라이더를 사용하여 픽셀 정렬 오프셋을 변경할 수 있습니다. 이를 통해 시뮬레이션 결과의 비트를 파일 형식의 (더 큰) 픽셀 내 특정 위치에 저장할 수 있습니다. 예를 들어, 12비트 링크의 비트를 16비트의 TIFF 이미지 중 가장 낮은 12비트 또는 가장 높은 12비트에 저장할 수 있습니다.

이미지의 bit width가 파일 형식의 bit width보다 큰 경우 슬라이더를 사용하여 이미지 픽셀 중 파일에 저장할 비트와 폐기할 비트를 선택할 수 있습니다.

(잘려 나간) 파일 저장될 이미지의 미리보기를 확인하려면: Simulation Probe Viewer의 메인 창에서 설정 패널 상단의 라디오 버튼을 File View로 설정하세요.

VisualApplets의 픽셀 분할 옵션을 사용하려는 경우, 한 픽셀의 색상 정보를 몇 개의 픽셀로 분할할지 정의할 수 있습니다('Pixel Spitting and Merging' 참고).

예를 들어 16비트 시뮬레이션 결과를 8비트 BMP 파일로 저장하려면 Split 1 Pixel into 를 2 pixels로 설정합니다. 이제 이미지의 16비트 픽셀이 두 개의 8비트 픽셀로 분할됩니다.

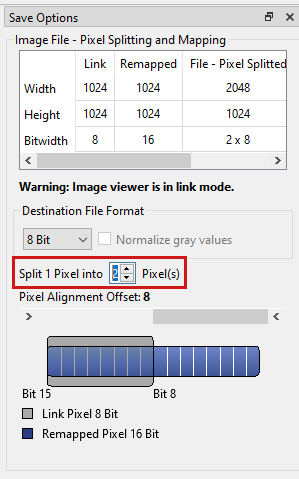

그림 122. Save Options 대화상자에서 분할 계수 설정하기

분할을 수행하면 분할 계수에 따라 행 길이가 2배, 3배 등으로 늘어납니다. 이 예시에서는 행 길이가 두 배로 늘어납니다. 일반적인 이미지 시각화/처리 프로그램은 이러한 분할된 이미지를 표시할 수 있습니다. 하지만 이 프로그램들은 bit width를 8비트로 가정하므로 이미지 표기가 가로로 확장됩니다.

	분할된 이미지 역변환
	시뮬레이션 소스에서 분할된 이미지를 로드하고 픽셀 병합 옵션을 사용하여 원래 bit width로 다시 역변환할 수 있습니다('Pixel Spitting and Merging' 참고).

	중요
	메인 메뉴에서 File → Save를 선택하면 Save Options 대화상자에서 지정한 모든 설정이 적용됩니다.

시뮬레이션 결과를 파일로 저장하려면 다음과 같이 진행하세요.

	이미지 시퀀스 저장
	전체 이미지 시퀀스를 저장할 수도 있습니다. 이미지 시퀀스를 저장하려면 Simulation Viewer에서 저장하려는 모든 이미지를 선택합니다. CTRL 키를 누른 상태에서 이미지를 클릭하세요. 그런 다음 메인 메뉴에서 File → Save를 선택합니다. 저장된 이미지에는 자동으로 번호가 지정됩니다.
