Operator RsFlipFlop

Operator Library: Signal

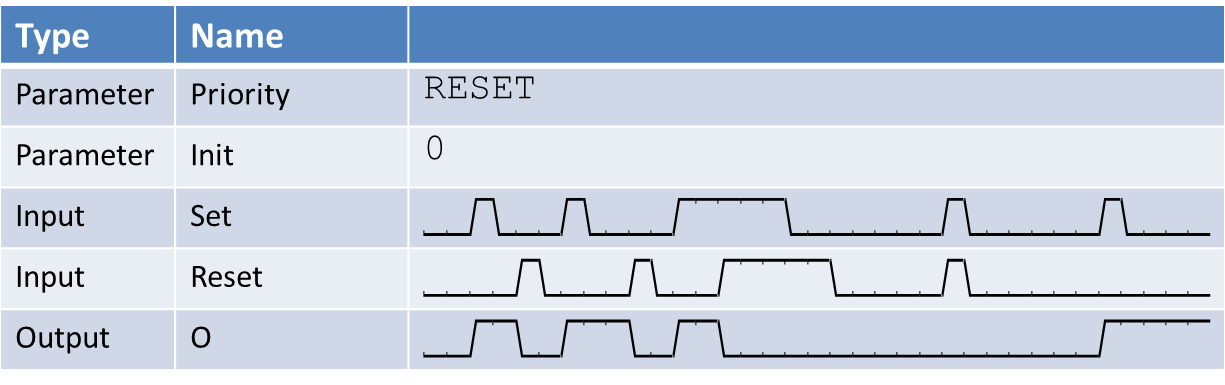

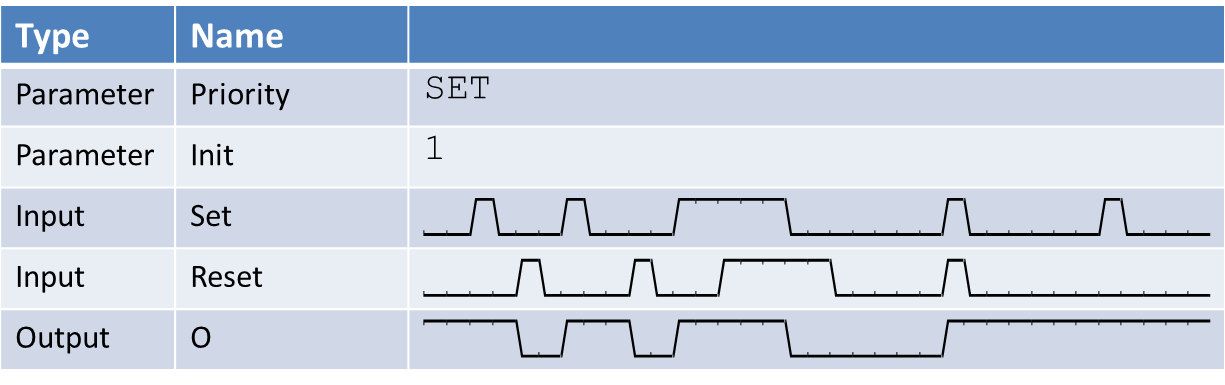

이 연산자는 세트-리셋 플립플롭을 구현합니다. 입력 링크 Set에 1(HIGH)이 입력되면, 이 연산자는 출력 값을 HIGH로 설정하고 입력 링크 Reset에 0(LOW)이 입력될 때까지 해당 값을 유지합니다. Reset이 HIGH로 설정되면, 출력 링크 O의 출력 값은 LOW로 설정됩니다. 매개변수 Priority는 Set과 Reset 중 어느 쪽이 마스터인지 정의하는 데 사용됩니다. 매개변수 Init으로 정의된 값은 시작 시 출력됩니다. 자세한 설명은 다음 진리표와 파형을 참조하십시오.

설정 초기화 O
0 0 O(t-1)
0 1 0
1 0 1
1 1 1 (우선순위 = 설정됨)

이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.

I/O Properties

Property Value
Operator Type O
Input Links 설정, 신호 데이터 입력
리셋, 신호 데이터 입력
출력 링크 O, signal data output

지원되는 Link Format

Link Parameter 입력 링크 집합 Input Link Reset Output Link O
Bit Width 1 1 'as Set'
Arithmetic unsigned unsigned 'as Set'
Parallelism 1 1 'as Set'
Kernel Columns 1 1 'as Set'
Kernel Rows 1 1 'as Set'
Img Protocol VALT_SIGNAL VALT_SIGNAL 'as Set'
Color Format VAF_GRAY VAF_GRAY 'as Set'
Color Flavor FL_NONE FL_NONE 'as Set'
Max. Img Width any any 'as Set'
Max. Img Height any any 'as Set'

Parameters

우선순위
Type static parameter
Default 재설정
Range {재설정, 설정}

이 매개변수는 Set과 Reset이 동시에 HIGH로 설정된 경우 연산자의 동작을 지정합니다. RESET: 링크 O의 값이 LOW로 설정됩니다. SET: 출력 링크 O의 값이 HIGH로 설정됩니다.

Init
Type static parameter
Default 0
Range [0, 1]

이 매개변수는 초기값을 지정합니다.
