Operator FrameEndToSignal

Operator Library: Signal

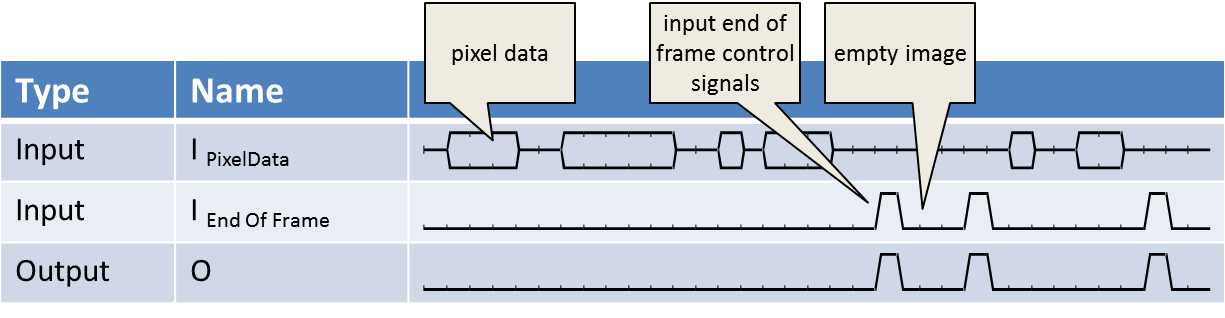

입력 이미지의 끝이 감지되면 연산자가 신호 펄스를 생성합니다. 연산자 입력은 이미지 스트림입니다. 연산자는 입력 이미지 스트림의 끝을 대기합니다. 프레임 끝이 감지되면 1클록 사이클의 신호 펄스가 출력됩니다. 프레임의 끝이 마지막 프레임 픽셀 바로 다음에 발생하지 않을 수 있습니다. 설명은 다음 그림을 참조하십시오.

VisualApplets에는 빈 이미지가 존재할 수 있습니다. 연산자는 빈 프레임에 대해서도 신호 펄스를 생성합니다.

이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.

I/O Properties

Property Value
Operator Type M
입력 링크 I, 이미지 데이터 입력
출력 링크 O, 신호 출력

지원되는 Link Format

Link Parameter Input Link I Output Link O
Bit Width [1, 64]1 1
Arithmetic {unsigned, signed} unsigned
Parallelism any 1
Kernel Columns any 1
Kernel Rows any 1
Img Protocol VALT_IMAGE2D VALT_SIGNAL
Color Format any VAF_GRAY
Color Flavor any FL_NONE
Max. Img Width any any
Max. Img Height any any

1

부호 없는 값의 입력 Bit Width 범위는 [1, 64]입니다. 부호 있는 입력의 경우 범위는 [2, 64]입니다. 부호 없는 컬러 입력은 [3, 63], 부호 있는 컬러 입력은 [6, 63]입니다.

Parameters

None

사용 예

FrameEndToSignal 연산자의 사용법은 다음 예제에 나와 있습니다.

  • 'Hardware Test'

    DMA, RAM, GPIO, Trigger 및 LED의 하드웨어 자체 테스트 예시.
