SyncSignal 오퍼레이터

Operator Library: Signal

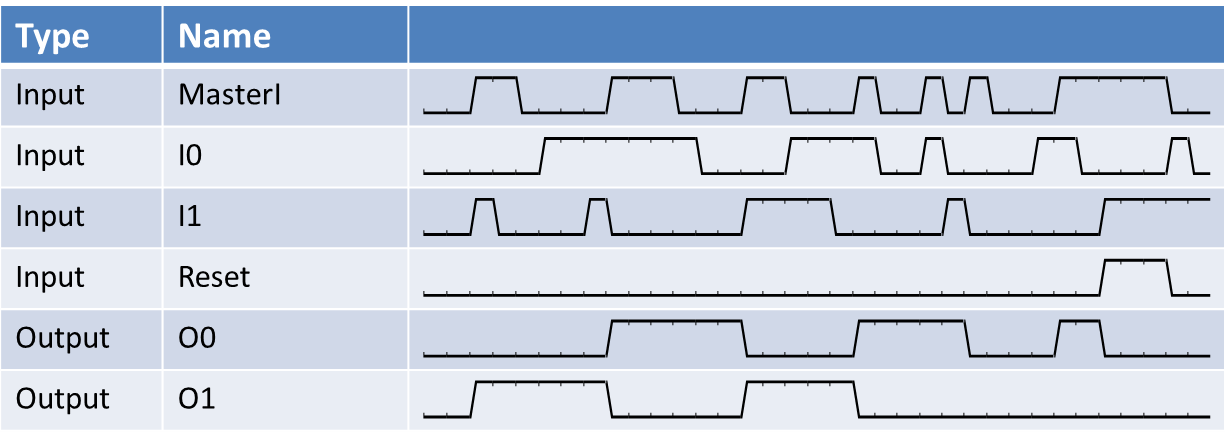

이 오퍼레이터는 N개의 입력 링크를 마스터 신호에 동기화하고 출력으로 입력의 동기화된 버전을 제공합니다. MasterI 입력 링크의 각 상승 에지에서 입력 I0..In이 샘플링됩니다. 따라서 이 오퍼레이터는 MasterI 입력의 상승 에지로 활성화되는 N개의 레지스터를 포함합니다. 다음 파형도를 참조하십시오.

추가 리셋 입력 링크를 통해 오퍼레이터를 리셋할 수 있습니다. 리셋되는 동안 모든 출력은 0으로 설정됩니다.

이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.

I/O Properties

Property Value
Operator Type O
Input Links MasterI, 신호 입력
I0..In, 신호 입력
Reset, 신호 입력
출력 링크 O0..On, 신호 출력

지원되는 Link Format

Link Parameter 입력 링크 MasterI 입력 링크 I0..In Input Link Reset 출력 링크 O0..On
Bit Width 1 1 1 1
Arithmetic unsigned unsigned unsigned unsigned
Parallelism 1 1 1 1
Kernel Columns 1 1 1 1
Kernel Rows 1 1 1 1
Img Protocol VALT_SIGNAL VALT_SIGNAL VALT_SIGNAL VALT_SIGNAL
Color Format VAF_GRAY VAF_GRAY VAF_GRAY VAF_GRAY
Color Flavor FL_NONE FL_NONE FL_NONE FL_NONE
Max. Img Width any any any MasterI로
Max. Img Height any any any MasterI로

Parameters

None

사용 예

SyncSignal 오퍼레이터의 사용법은 다음 예시와 같습니다.
