Operator Library: Signal

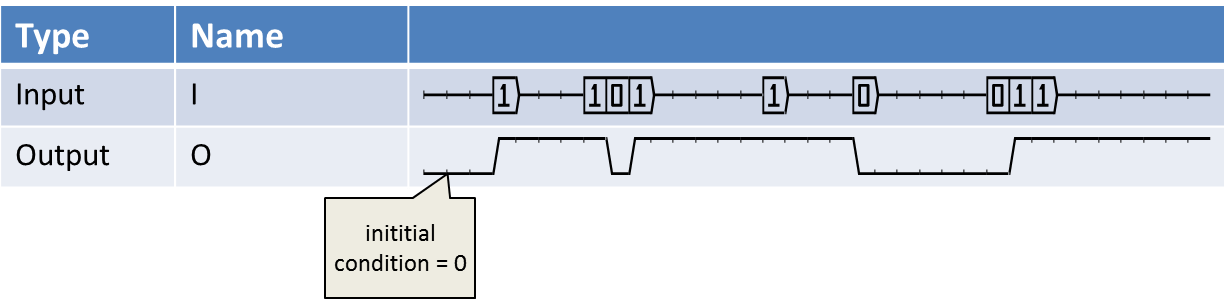

이 오퍼레이터는 입력 데이터 스트림의 이미지 데이터를 신호 스트림으로 변환합니다. 입력은 이진(1비트) 이미지 스트림입니다. 입력에서 값이 0인 모든 픽셀에 대해 로우 신호(0)가 출력됩니다. 입력에서 값이 1인 모든 픽셀에 대해 하이 신호(1)가 출력됩니다. 이미지 데이터 스트림에는 픽셀 사이에 간격이 포함됩니다. 오퍼레이터는 출력에서 마지막으로 유효한 입력 픽셀 값으로 이러한 간격을 채웁니다(Fill). 설명은 다음 그림을 참조하십시오.
이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.
| Link Parameter | Input Link I | Output Link O |
|---|---|---|
| Bit Width | 1 | 1 |
| Arithmetic | unsigned | unsigned |
| Parallelism | 1 | 1 |
| Kernel Columns | 1 | 1 |
| Kernel Rows | 1 | 1 |
| Img Protocol | {VALT_IMAGE2D, VALT_LINE1D, VALT_PIXEL0D} | VALT_SIGNAL |
| Color Format | VAF_GRAY | VAF_GRAY |
| Color Flavor | FL_NONE | FL_NONE |
| Max. Img Width | any | any |
| Max. Img Height | any | any |
PixelToSignal 오퍼레이터 사용법은 다음 예시와 같습니다.
-
'Signal, Logic, Filter 및 Parameters 라이브러리의 특정 오퍼레이터에 대한 기능 예제'
예제 - 오퍼레이터 사용법 시연
