Operator Library: Base

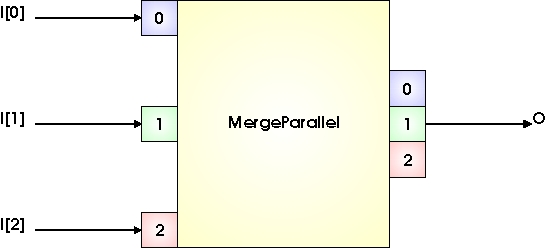

이 연산자는 입력 링크를 Parallelism 구성 요소에 연결하여 N개의 입력 링크를 단일 출력 링크로 병합합니다. 다음 이미지는 2가지 경우를 보여줍니다. 경우 A에서는 Parallelism 1인 입력 링크 3개가 병합됩니다. 경우 B에서는 Parallelism 2인 입력 링크 3개가 병합됩니다.
입력 병렬 픽셀은 Parallelism 3의 단일 출력 링크로 연결됩니다. 입력 링크 순서는 병렬 출력에서 해당 픽셀의 위치를 결정합니다.

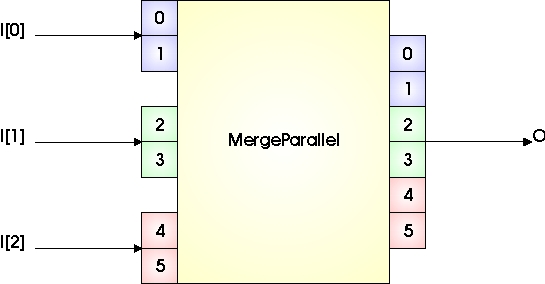

이 경우 입력 픽셀도 인터리브되지 않고 병렬 출력에 연결된다는 점에 유의하세요. Parallelism 2인 입력 링크 3개가 Parallelism 6인 출력 링크에 연결됩니다.
| Property | Value |
|---|---|
| Operator Type | O |
| Input Links | I0, 데이터 입력 I[n], n > 0, 데이터 입력 |
| 출력 링크 | O, data output |
|
|
입력 Bit Width의 범위는 [1, 64]입니다. 부호 있는(signed) 입력의 경우 범위는 [2, 64]입니다. 부호 없는(unsigned) 컬러 입력의 경우 범위는 [3, 63]이고, 부호 있는 컬러의 경우 범위는 [6, 63]입니다. |
|
|
출력 Parallelism은 모든 입력 링크의 입력 Parallelism의 합입니다. |
|
|
출력 최대 이미지 너비는 모든 입력 링크의 입력 최대 이미지 너비의 합입니다. |
| MergeMode | |
|---|---|
| Type | static parameter |
| Default | Append |
| Range | {Append, Interleave} |
|
이 파라미터는 입력 링크의 픽셀이 출력 링크에 배열되는 방식을 정의합니다.
Append: 각 입력 링크의 모든 병렬 픽셀이 추가됩니다.
예시: Parallelism 2인 입력 링크가 3개 있는 경우 Parallelism 6인 출력 링크를 얻게 됩니다. 처음 2개의 픽셀은 I0에서 가져오고, 다음 2개의 픽셀은 I1에서 가져오며, 마지막으로 2개의 픽셀은 I2에서 가져옵니다.
Interleave: 픽셀이 입력 링크 전체에 걸쳐 라운드 로빈 방식으로 인터리브됩니다.
예시: Parallelism 2인 입력 링크가 3개 있는 경우 Parallelism 6인 출력 링크를 얻게 됩니다. 출력 링크의 병렬 픽셀은 I0의 pixel 0, I1의 pixel 0, I2의 pixel 0, I0의 pixel 1, I1의 pixel 1, 마지막으로 I2의 pixel 1 순서로 배열됩니다.
|
|
MergeParallel 연산자의 사용법은 다음 예시에 나와 있습니다.
-
