먼저, 여러분이 다루고 있는 다양한 연산자 유형을 살펴보겠습니다.

연산자유형 및 동기화에 대한 실용적인 지침은 “연산자 유형 및 동기화 자습서” 항목을 참조하십시오.

VisualApplets 에서는 세 가지 종류의 연산자가 있습니다:

연산자의 모양을 보면, 해당 연산자가 보편적인 “O” 유형에 속하는지, 아니면 더 복잡한 “M” 또는 “P” 유형 중 하나에 속하는지 알 수 있습니다. (특정 연산자의 유형에 대한 정보는 ‘연산자 참조’에서 해당 연산자에 대한 설명서를 확인하십시오.)

O형 연산자의 작동 원리는 꽤 간단합니다. 따라서,

M형 연산자의 작동 방식은 더 복잡합니다:

P형 연산자는 M형 연산자와 유사하지만,

이하에서, M형 연산자에 대해 정의된 모든 규칙은 P형 연산자에 대한 예외가 명시되지 않은 한 P형 연산자에도 적용됩니다.

O형 네트워크는 O형 모듈들이 결합된 것입니다. O형 네트워크에서는 모듈들을 직렬로 결합할 수도 있고 병렬로 결합할 수도 있습니다. O형 회로는 항상 M형 또는 P형 모듈로 시작하고 끝납니다. 이 정의를 바탕으로 다음과 같은 중요한 규칙을 정의할 수 있습니다:

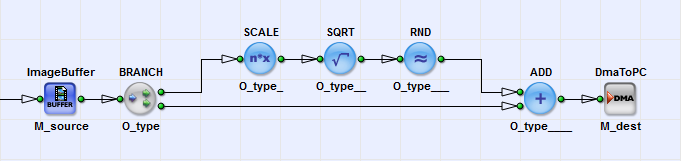

다음 그림은 모듈의 병렬 및 직렬 연결을 포함하는 O형 네트워크를 보여줍니다. 보시다시피, 모든 O형 모듈은 동일한 M형 모듈(M_source)에서 전원을 공급받습니다.

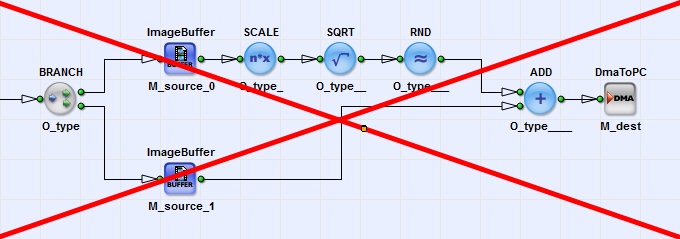

반면, 다음 그림은 ADD 모듈이 서로 다른 M형 모듈(M_source_0 및 M_source_1)로부터 전원을 공급받기 때문에 O형 네트워크 규칙을 위반하는 O형 네트워크를 보여줍니다.

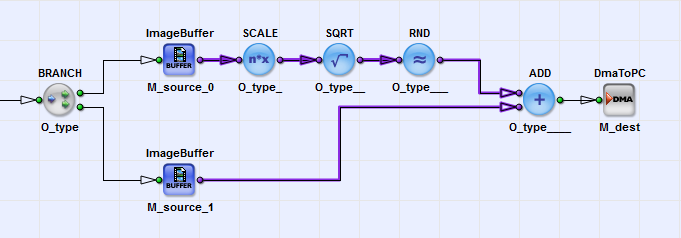

VisualApplets (버전 2.2 이상)에서는 동기화 규칙이 위반될 때마다 설계 다이어그램에 직접 확실하게 표시합니다. 해당 링크는 보라색으로 강조 표시됩니다. 링크는 올바르게 동기화되지 않은 데이터를 수신하는 연산자에서 해당 M 연산자 소스까지 역방향으로 강조 표시됩니다.

DRC 1 및 DRC 2에는 해당 경고가 표시됩니다.

예를 들어, 위의 설계의 경우 DRC 1은 다음과 같은 경고를 생성합니다:

M형 모듈을 소스 및 목적지뿐만 아니라 이미지 처리 목적으로 중간 단계에도 포함하는 모듈 네트워크를 M형 네트워크라고 합니다. M형 네트워크에서는 M형 모듈을 직렬로 연결할 뿐만 아니라 병렬로도 연결할 수 있습니다. M형 모듈은 제한 없이 분기될 수도 있습니다. M형 모듈을 병렬로 연결할 경우 이미지 크기와 타이밍을 동기화해야 할 수 있으므로, M형 네트워크는 상당히 복잡해질 수 있습니다. (참고: M형 모듈은 입력과 출력 간의 픽셀/데이터 수를 변경할 수 있으며, 출력을 지연시킬 수도 있습니다.)

다음 그림은 M형 회로의 매우 간단한 예를 보여줍니다. 이 회로도에서 M형 모듈들은 직렬로만 연결되어 있거나, 분기되어 있습니다. 회로도에서 유일한 O형 회로는 동일한 M형 모듈(ImageBuffer)에서 전원을 공급받기 때문에, 이 회로도는 지금까지 배운 모든 회로도 규칙을 따릅니다:

대부분의 경우, M형 네트워크는 훨씬 더 복잡합니다. 위 예시와 달리, M형 모듈들이 병렬로 연결되어 있는 경우 (즉, 병합 경로의 소스가 서로 다른 M형 소스에서 비롯되는 경우), 타이밍과 이미지 크기를 동기화해야 합니다. 이는 여러 입력을 사용하는 M형 연산자를 통해 이루어집니다.

서로 다른 M형 소스에서 출력되는 네트워크를 병합하려면, 다중 입력을 갖는 M형 연산자를 사용해야 합니다. (다중 입력을 갖는 O형 연산자는 사용할 수 없습니다. 이는 앞서 설명한 O형 네트워크의 규칙을 위반하기 때문입니다.) 하지만 동기화에 대해 자세히 알아보기 전에, 먼저 다중 입력을 갖는 M형 연산자에 대해 전반적으로 살펴보겠습니다.

여러 개의 입력을 갖는 M형 연산자는 두 가지 종류의 입력을 가질 수 있습니다:

동기 입력 및 동기 입력 그룹

모듈의 일부 입력이 동기식인 경우, 이러한 동기식 입력들은 함께 하나의 동기 입력 그룹을 형성합니다. 따라서, 동기 입력 그룹은 동기식 입력들의 집합입니다. 동기 입력 그룹의 입력은 항상 임의의 O형 연산자 네트워크를 통해 동일한 M형 소스에서 공급되어야 합니다. M형 연산자는 임의의 개수의 동기 입력 그룹을 가질 수 있습니다.

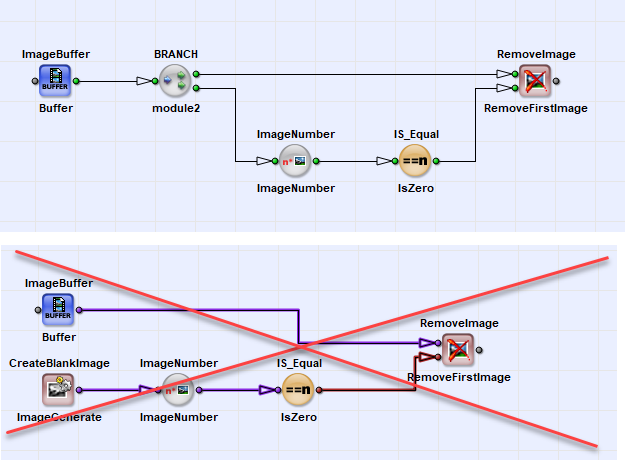

아래 그림은 동기식 입력 그룹을 사용하는 M형 연산자의 사용 예시입니다. RemoveImage 연산자의 두 입력은 모두 동일한 M형 연산자(ImageBuffer)에서 공급됩니다. 이 두 입력이 함께 동기 입력 그룹을 형성합니다. RemoveImage 연산자는 입력 포트에 서로 다른 M형 소스를 사용할 수 없도록 되어 있습니다.

비동기식 입력

비동기 입력은 동기 입력과 다릅니다. 비동기 입력은 O형 연산자로 구성된 임의의 네트워크를 통해 서로 다른 M형 연산자로부터 공급될 수 있습니다. 또한, 다중 입력을 갖는 일부 M형 연산자는 실제로 서로 다른 M형 연산자로부터 공급받아야 합니다. 다중 입력을 갖는 M형 연산자가 서로 다른 M형 연산자로부터 신호를 공급받아야 하는지 여부는 해당 연산자 자체의 특성에 따라 달라집니다. 모든 연산자에 대한 자세한 정보는 ‘연산자 참조’에서 확인할 수 있습니다. M형 연산자는 임의의 개수의 비동기 입력을 가질 수 있습니다.

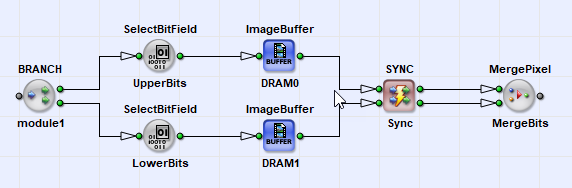

다음 스크린샷은 두 개의 비동기 입력을 가진 M형 연산자의 전형적인 예를 보여줍니다. 의 두 입력 모두 SYNC 모듈의 두 입력은 서로 다른 M형 소스, 즉 DRAM0과 DRAM1에서 신호를 공급받습니다.

SYNC 모듈 다음에는 MergePixel 연산자가 이어집니다. 이 연산자는 중간에 SYNC 연산자가 없으면 두 개의 M형 소스를 병합하는 데 사용할 수 없습니다.

여러 개의 입력을 갖는 각 M형 연산자에 대한 설명서에는 해당 연산자에 대해 허용되거나 필수적인 입력에 대해 매우 상세하게 설명되어 있습니다. 모든 연산자에 대한 포괄적인 설명은 ‘연산자 참조’를 참조하십시오.

M형 연산자는 입력에서 서로 다른 이미지 크기를 동기화할 수 있습니다. 중요한 예시 중 하나는 SYNC입니다. 이 연산자에 대한 자세한 설명은 연산자 참조를 참조하십시오.

O형 네트워크의 경우, ` VisualApplets `가 타이밍 동기화를 자동으로 수행합니다.

M형 네트워크의 경우, 동기화는 M형 사업자가 수행해야 합니다.

타이밍 동기화가 올바르게 설계되지 않은 경우,

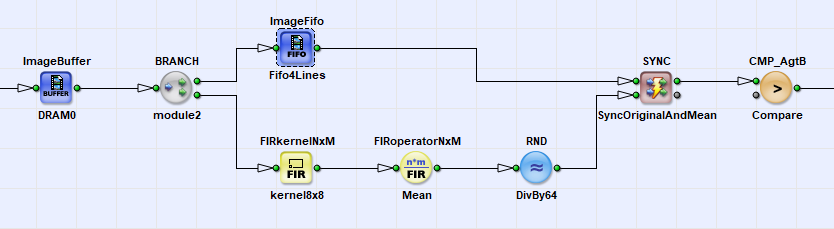

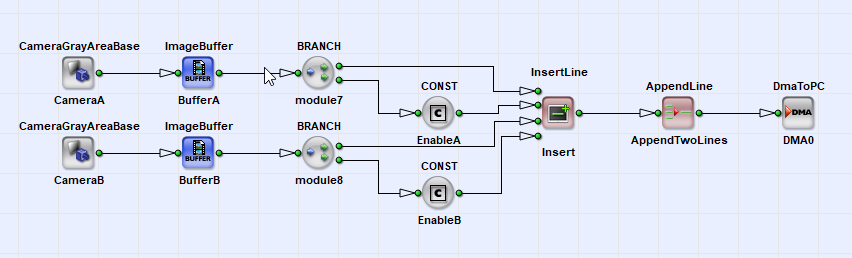

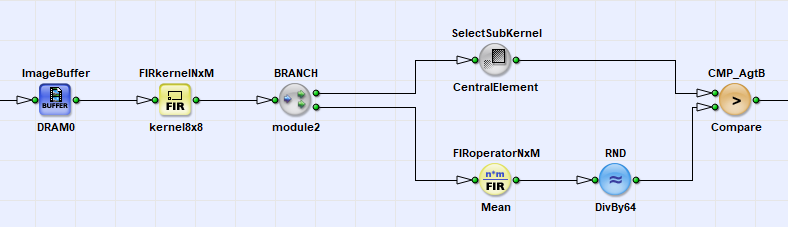

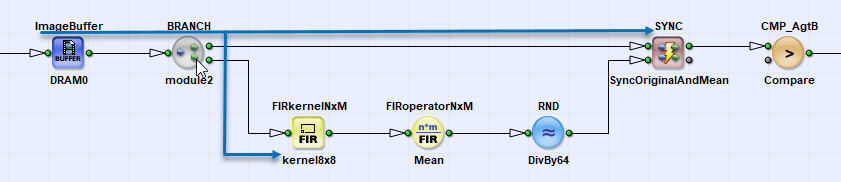

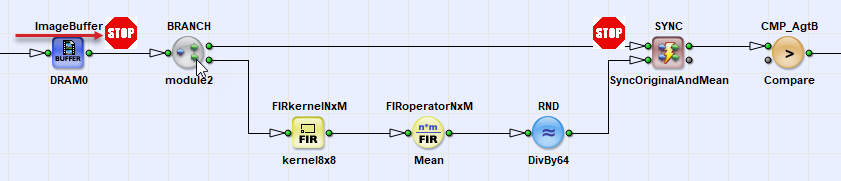

다음 예제들을 통해 타이밍 동기화에 대해 자세히 살펴보겠습니다.

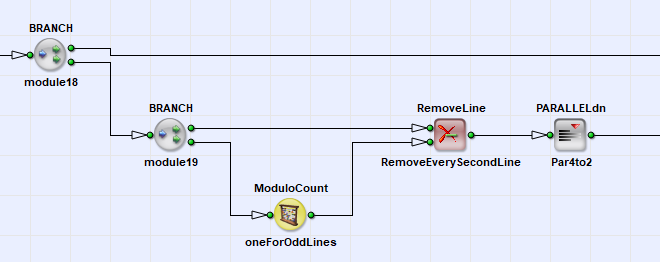

M형 네트워크에서 또 다른 중요한 현상은 특정 연산자의 대역폭이 감소함과 동시에 이러한 제한이 모듈 네트워크를 따라 역방향으로 전파될 가능성이 있다는 점입니다. 다음 그림은 대역폭 제한을 유발하는 회로도를 보여줍니다.

이 다이어그램에서 ModuloCount 연산자와 RemoveLine 연산자를 조합하면 두 줄 중 한 줄씩 삭제됩니다. ‘애플릿의 대역폭’에서 알 수 있듯이, 최대 대역폭은 사용된 병렬 처리 수준에 따라 달라집니다. RemoveLine 연산자 이후, 필요한 대역폭은 2분의 1로 줄어들었습니다. 따라서, PARALLELdn ("Parallel down") 연산자를 사용하여 병렬도를 2분의 1로 줄일 수 있습니다. 그러나 이로 인해 상위 경로의 대역폭도 매 두 번째 줄마다 2분의 1로 줄어들게 됩니다.

RemoveLine 연산자에서 한 줄이 삭제되는 동안, PARALLELdn 모듈에는 픽셀이 공급되지 않습니다. 다이어그램 입력부에 명시된 완전한 병렬 처리는 두 경로 모두에서 활용될 수 있습니다. 반면, RemoveLine 연산자에 의해 라인이 제거되지 않을 경우, 현재 라인의 픽셀은 PARALLELdn의 입력으로 전달됩니다. 이제PARALLELdn은 병렬 처리 능력을 2로 줄이게 되며, 즉 입력에 비해 값을 출력하는 데 두 배의 사이클이 필요합니다. 따라서 PARALLELdn 연산자는 매 두 번째 클럭 사이클마다 입력을 차단합니다. 첫 번째 Branch 연산자와 PARALLELdn 연산자 사이에 버퍼가 사용되지 않기 때문에, 이 차단 신호는 파이프라인을 따라 역방향으로 전파됩니다. 따라서 상단 경로도 매 두 번째 클럭 사이클마다 차단됩니다.

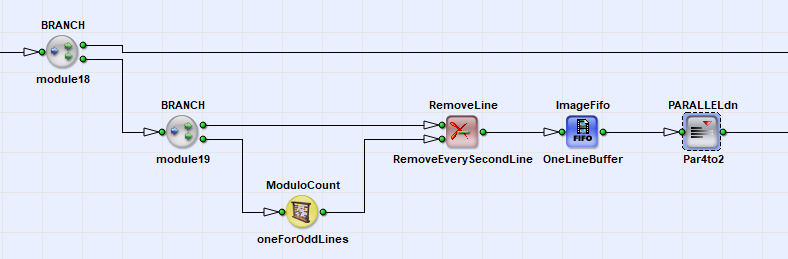

이 문제에 대한 해결책은 PARALLELdn 연산자 앞에 최소 한 줄을 버퍼링할 수 있는 추가 FIFO를 배치하여 피크 기간과 유휴 기간의 차이를 상쇄하는 것입니다. 다음 그림은 이 해결책을 보여줍니다:

P형 연산자는 M형 연산자와 유사하지만, 한 가지 예외가 있습니다. 바로 입력을 능동적으로 차단할 수 없다는 점입니다.

그럼에도 불구하고, 처리 파이프라인의 상류에 위치한 모듈이 입력을 차단하면, 해당 입력 차단이 파이프라인을 따라 역방향으로 전파됩니다. 만약 P형 연산자가 파이프라인의 하류에 위치해 있다면, P형 연산자의 입력 포트도 (수동적으로) 차단됩니다. P형 연산자는 차단 정보를 처리 라인의 다음 모듈로 역방향으로 전파합니다.

예시: M형 연산자 PARALLELdn은 데이터가 연산자로 입력되는 시간에 비해 결과를 출력하는 데 더 많은 시간이 소요됩니다. 따라서 때때로 입력을 차단하게 됩니다. 반면, P형 연산자 PARALLELup은 입력 대역폭에 비해 출력 대역폭이 항상 더 큽니다. 이러한 특성은 P형 및 M형 연산자에 무한 소스를 연결할 때 매우 중요합니다. 무한 소스에 대한 자세한 설명은 다음 섹션인 ‘무한 소스 / 카메라 연결’에서 다룹니다 .

무한 소스는 ‘ VisualApplets ’ 흐름 제어에 의해 중지될 수 없는 연산자입니다. 한 가지 예로 카메라 연산자를 들 수 있습니다. 이 연산자들은 입력 링크를 통해 카메라로부터 데이터를 수신합니다. 출력 링크를 통해 이 데이터를 다이어그램상의 다음 모듈로 전달합니다. 카메라 연산자 내부에는 버퍼가 없으며, 카메라에 데이터 전송을 중지하도록 지시할 수 없기 때문에, 이 연산자들은 무한 소스가 됩니다.

중지 가능한 스트림과중지 불가능한 스트림에 대한 실질적인 지침은 “중지 가능한 데이터 스트림 및 중지 불가능한 데이터 스트림 자습서” 항목을 참조하십시오.

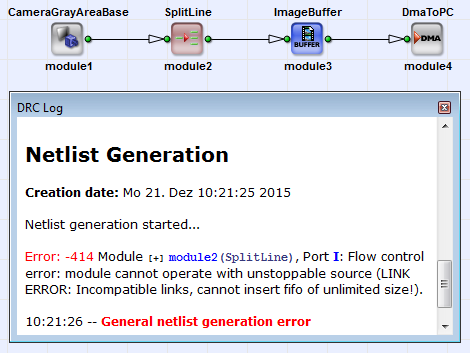

무한 소스는 무한 소스를 허용하는 M형 연산자에만 연결할 수 있습니다. 개별 M형 연산자가 무한 소스와 연결 가능한지 여부는 해당 연산자의 설명서 에 명시되어 있습니다( ‘연산자 참조’ 참조). 무한 소스를 허용하지 않는 M형 연산자에 무한 소스가 연결된 경우, DRC 레벨 2에서 다음과 같은 오류가 발생합니다:

모든 P형 및 O형 연산자는 무한 소스에 연결될 수 있습니다. 무한 소스의 정보는 파이프라인 내의 연산자가 무한 소스 데이터 스트림을 제어 가능한 데이터 스트림으로 변환할 때까지 연산자를 통해 전파됩니다. 일반적으로 이러한 변환 연산자는 버퍼입니다. 버퍼 연산자는 출력에서 흐름 제어를 사용할 수 있으며, 입력을 차단할 필요 없이 입력 데이터 스트림을 버퍼링합니다.

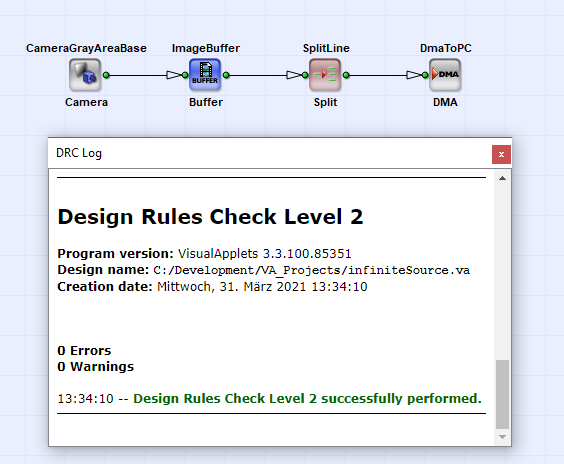

따라서, 앞선 예제의 연산자 순서를 바꿔도 DRC 레벨 2에서는 오류가 발생하지 않습니다:

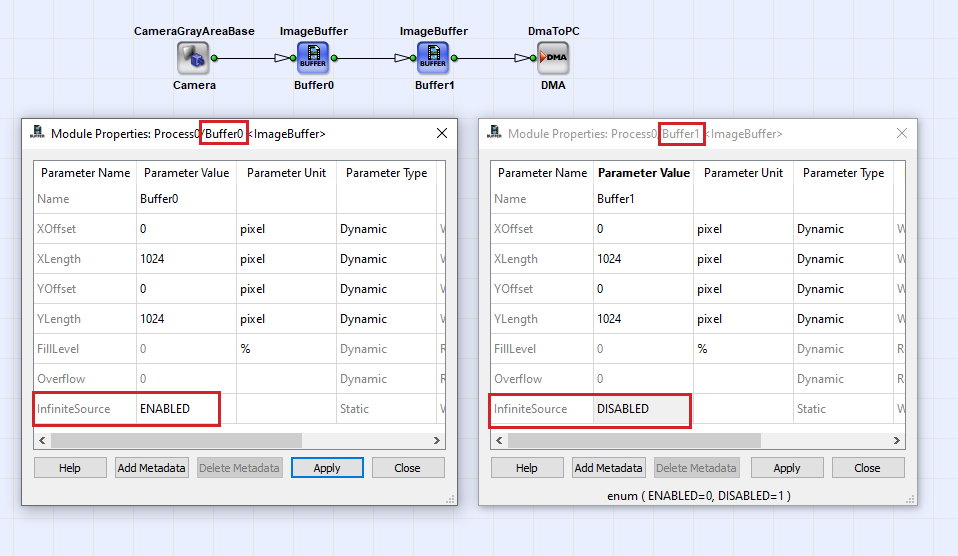

일부 변환 연산자의 동작은 무한 소스를 허용할지 여부를 변경할 수 있습니다. 이러한 연산자에는 InfiniteSource라는 매개변수가 포함되어 있으며, 이 매개변수는 Enabled 또는 Disabled로 설정할 수 있습니다.

무한한 소스와 연결되지 않은 변환 연산자 는'비활성화'로 설정되어야 합니다.

모듈의 매개변수 설정에 대한 자세한 설명은 ‘모듈 속성’을 참조하십시오 .

신호 링크는 매 클럭 사이클마다 유효한 1비트 신호 데이터를 전송합니다. 신호 전송 입력 링크를 갖는 모듈에 대한 링크 규칙은 지금까지 설명한 링크 규칙과 두 가지 측면에서 다릅니다:

신호 링크에 대한 자세한 내용은 ‘이미지 프로토콜, 이미지 크기 및 데이터 구조’에서 확인하십시오 .

이 장에서는 링크에 관한 규칙을 살펴보았습니다. 링크에 관한 규칙은 VisualApplets 애플리케이션을 구현할 때 가장 중요합니다.

O형 네트워크는 항상 M형 모듈로 시작하고 끝납니다. 각 O형 모듈은 다른 O형 모듈들로 구성된 임의의 네트워크를 통해 동일한 M형 또는 P형 모듈로부터 전원을 공급받아야 합니다. . 서로 다른 M형 전원의 병합은 M형 모듈에 의해서만 수행될 수 있습니다.

M형 네트워크는 직렬 순서로 임의로 연결될 수 있을 뿐만 아니라, 임의로 분기될 수도 있습니다. 모듈 내에서 서로 다른 M형 소스를 병합하려면 타이밍 동기화와 이미지 크기 동기화가 필요합니다. 다중 입력을 갖는 M형 모듈은 동기 입력 그룹을 가질 수 있습니다. 동기 입력 그룹은 임의의 O형 네트워크를 통해 동일한 M형 소스로부터 신호를 공급받아야 합니다.

타이밍 동기화는 시간적으로 지연된 서로 다른 소스들을 동기화합니다. 타이밍 동기화를 수행하려면 사용자 구현에 대한 지식이 필요합니다. 타이밍 동기화가 제대로 이루어지지 않으면 교착 상태나 버퍼 오버플로가 발생합니다.

무한 소스는 통합 유량 제어 장치로 제어할 수 없습니다. 무한 소스에 연결이 허용된 M형 오퍼레이터만 무한 소스에 연결할 수 있습니다.

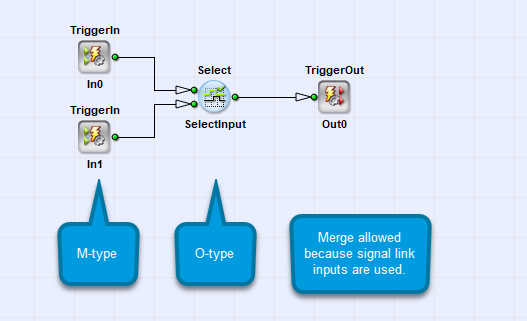

신호 링크 입력을 갖는 모듈의 경우, 일반적인 동기화 규칙이 적용되나 두 가지 수정 사항이 있습니다: 신호 링크 입력(M형 및 O형 모듈)의 신호 링크 입력은 서로 다른 M형 소스로부터 전원을 공급받을 수 있습니다. 신호 링크 입력을 가진 모듈은 항상 무한 소스에 연결될 수 있습니다.
