RxSignalLink 연산자는 TxSignalLink 연산자로부터 신호 데이터를 수신하는 데 사용됩니다.
두 연산자 모두 링크 없이 연결을 설정합니다. 이는 프로세스 간 통신, 즉 서로 다른 계층적 상자 간의 연결을 설정할 때 링크나 피드백을 그릴 필요 없이 유용합니다.
Channel_ID 매개변수는 신호를 전송하는 TxSignalLink 연산자를 지정하기 위한 채널 ID를 정의합니다. 이 매개변수의 값은 동일한 설계 내에 있는 TxSignalLink 연산자 중 하나의 ID와 일치해야 합니다. 설계 내의 여러 RxSignalLink 연산자가 동일한 채널 ID를 사용할 수 있습니다.
설계 내의 각 RxSignalLink 연산자는 하나의 채널 ID를 통해 정확히 하나의 TxSignalLink 연산자에 연결됩니다. VisualApplets 의 리소스 대화 상자에서, 각 TxSignalLink 연산자가 하나의 SignalChannel 리소스를 독점적으로 사용함을 확인할 수 있습니다. SignalChannel 리소스를 사용하면 개별 TxSignalLink 연산자를 하나 또는 여러 개의 RxSignalLink 연산자에 할당하는 것을 제어할 수 있습니다.
이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.
| Link Parameter | Output Link O |
|---|---|
| Bit Width | 1 |
| Arithmetic | unsigned |
| Parallelism | 1 |
| Kernel Columns | 1 |
| Kernel Rows | 1 |
| Img Protocol | VALT_SIGNAL |
| Color Format | VAF_GRAY |
| Color Flavor | FL_NONE |
| Max. Img Width | any |
| Max. Img Height | any |

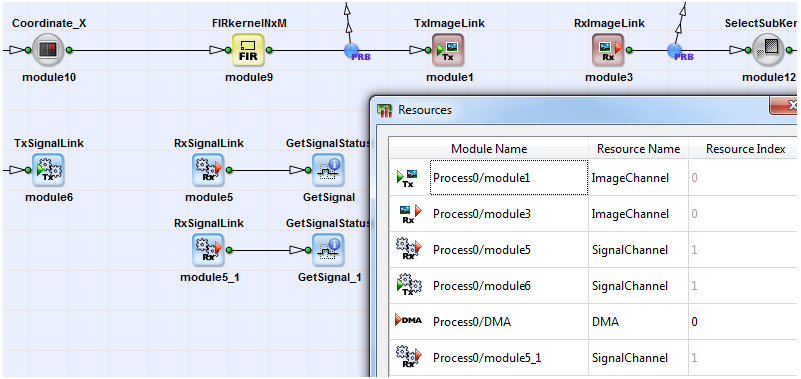

다음 예제에서는 RxSignalLink 연산자의 사용법을 보여줍니다:
