Operator FrameStartToSignal

Operator Library: Signal

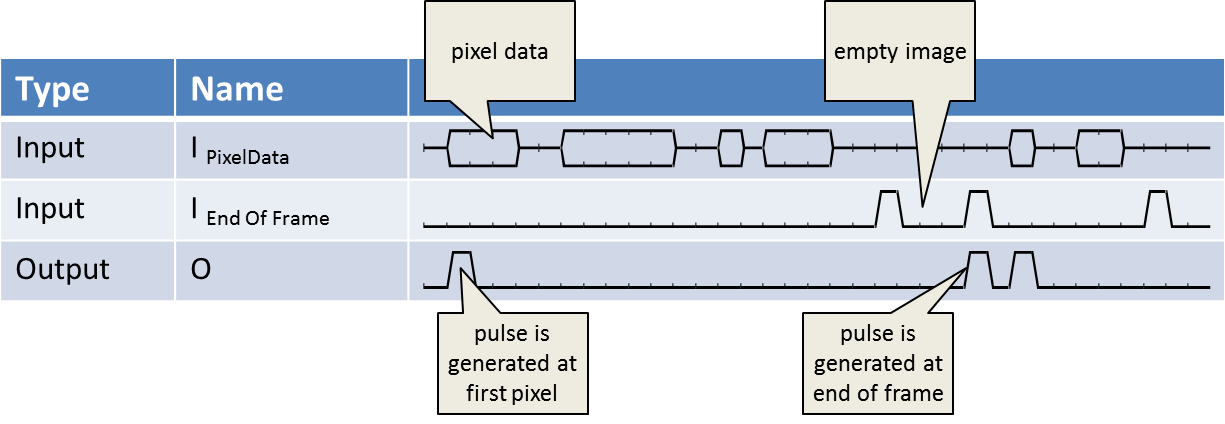

이 오퍼레이터는 입력 이미지의 시작점이 감지될 때 신호 펄스를 생성합니다. 오퍼레이터 입력은 이미지 스트림입니다. 오퍼레이터는 입력 이미지의 첫 번째 픽셀을 대기합니다. 첫 번째 픽셀이 감지되면 1클록 주기의 신호 펄스가 출력됩니다. 자세한 내용은 다음 그림을 참조하십시오.

VisualApplets에서는 빈 이미지(empty image)가 존재할 수 있습니다. 빈 이미지의 경우, 오퍼레이터가 첫 번째 픽셀을 찾을 수 없습니다. 이 경우 오퍼레이터는 프레임의 끝에서 펄스를 출력합니다. 프레임의 첫 번째 라인에 픽셀이 포함되어 있지 않으면, 오퍼레이터는 첫 번째 라인의 끝에서 펄스를 출력합니다.

이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.

I/O Properties

Property Value
Operator Type M
입력 링크 I, 이미지 데이터 입력
출력 링크 O, 신호 출력

지원되는 Link Format

Link Parameter Input Link I Output Link O
Bit Width [1, 64]1 1
Arithmetic {unsigned, signed} unsigned
Parallelism any 1
Kernel Columns any 1
Kernel Rows any 1
Img Protocol VALT_IMAGE2D VALT_SIGNAL
Color Format any VAF_GRAY
Color Flavor any FL_NONE
Max. Img Width any any
Max. Img Height any any

1

부호 없는 값의 입력 Bit Width 범위는 [1, 64]입니다. 부호 있는 입력의 경우 범위는 [2, 64]입니다. 부호 없는 컬러 입력은 [3, 63], 부호 있는 컬러 입력은 [6, 63]입니다.

Parameters

None

사용 예

FrameStartToSignal 오퍼레이터의 사용 예시는 다음과 같습니다.
