다음에서는 marathon 의 mE5-MA 프레임 그래버(VCX-QP)용 CoaXPress 카메라의 기본 이미지 획득 예시를 확인할 수 있습니다. 'CoaXPress 면 스캔 카메라' 섹션에서는 면 스캔 카메라에 대한 설계가, 'CoaXPress 라인 스캔 카메라' 섹션에서는 라인 스캔 카메라에 대한 설계가 소개되어 있습니다.
marathon 의 mE5-MA-VCX-QP 플랫폼에서 CoaXPress 카메라를 이용한 기본 이미지 획득은 매우 간단합니다. CXPSingleCamera 연산자나 CXPDualCamera 또는 CXPQuadCamera중 하나를 사용해야 합니다. 카메라 오퍼레이터를 "더블 클릭"하면 포맷 유형(예: 그레이스케일, RGB, 또는 베이어 원시 데이터)과 포맷 모드, 즉 해당 비트 심도를 선택할 수 있습니다. 따라서 CoaXPress 카메라의 경우 그레이스케일 및 RGB 획득을 위한 별도의 카메라 오퍼레이터는 존재하지 않습니다. 다음 섹션에서는 세 가지 카메라 유형(CXPSingleCamera, CXPDualCamera 및 CXPQuadCamera)을 사용한 이미지 획득에 대한 예제 설계를 소개합니다. 카메라 연산자의 출력 링크에서 올바른 링크 형식을 설정해야 한다는 점을 유의하십시오. 최대 이미지 너비와 올바른 이미지 프로토콜이 설정되었는지 확인하십시오. 일부 오퍼레이터는 2의 거듭제곱 값의 배수가 아닌 병렬도로 데이터를 출력합니다. 2의 거듭제곱 병렬도로 작업하는 것이 더 편리하므로, 병렬도는 다음을 사용하여 PARALLELup 오퍼레이터를 사용하여 병렬 처리 수준을 높일 수 있습니다. 그러면 뒤따르는 ImageBuffer가 올바른 ROI를 잘라내고, 병렬 처리 변환으로 인해 추가되었을 수 있는 더미 픽셀을 제거합니다.

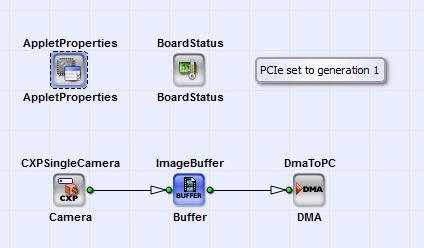

VCX-QP기본 수집 설계인 “SingleCXP6x1AreaGray8”, “SingleCXP6x1AreaGray10.va”, “SingleCXP6x1AreaGray12.va” (8비트, 10비트, 12비트 그레이스케일) 및 “SingleCXP6x1AreaRGB24.va”(24비트 컬러)를 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP \Area 폴더에서 확인하실 수 있습니다. 다음 그림은 예제 설계의 기본 구조를 보여줍니다. 4대의 단일 링크 집계 카메라에 대한 예제는 "QuadCXP6x1AreaGray12.va"(12비트 그레이스케일) 및 "QuadCXP6x1AreaRGB36.va"(색상 36비트, 구성 요소당 12비트)이며, 동일한 폴더에 위치해 있습니다. 다음 링크에서 mE5-MA-VCX-QP 플랫폼의 공유 메모리 개념을 [이 링크](https://www.digi-key.com/doc/mE5-MA- )에서 '장치 리소스'항목에서 mE5-MA-xml-ph-0002@deepl.internal 플랫폼의 공유 메모리 개념을 꼭 읽어보시기 바랍니다. 이 정보는 하나의 설계에서 여러 DRAM 요소를 사용할 때 매우 중요합니다.

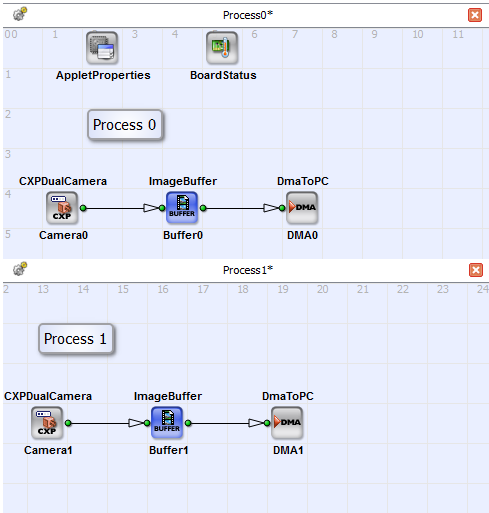

다음은 mE5-MA-VCX-QP 플랫폼용 예제 디자인 두 가지("DualCXP6x2AreaGray8.va" (8비트 그레이스케일) 및 "DualCXP6x2AreaRGB24.va" (RGB 24비트, 색상 구성 요소당 8비트))를 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Area에서 확인하실 수 있습니다. 이 디자인은 듀얼 링크 집계 기능을 갖춘 두 대의 CoaXPress 카메라를 위한 듀얼 프로세스 디자인입니다. 또한 장치 리소스 mE5-MA-VCX-QP 플랫폼의 공유 메모리 개념에 대한 정보도 함께 확인하시기 바랍니다. 다음 그림은 "DualCXP6x2AreaGray8.va" 설계에 대한 기본 획득 설계를 보여줍니다.

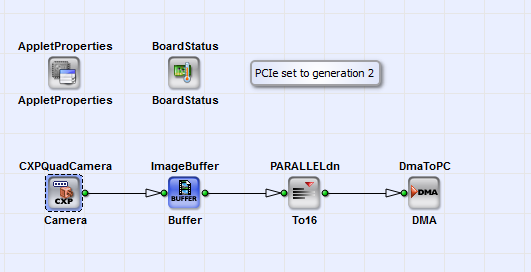

"SingleCXP6x4AreaGray8.va"(8비트 그레이스케일) 및 "SingleCXP6x4AreaRGB36.va"(색상 구성 요소당 12비트의 RGB)는 4개의 링크를 집계하는 단일 카메라를 위한 예제 설계입니다. mE5-MA-VCX-QP 플랫폼용 설계 파일은 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Area 폴더에서 찾을 수 있습니다. 그림 223에서는 "SingleCXP6x4AreaGray8.va" 설계의 기본 설계 구조를 확인할 수 있습니다. mE5-MA-VCX-QP 플랫폼의 경우, 라인당 6Gbit/s의 요구 대역폭을 달성하기 위해 단 하나의 DRAM 요소만 필요합니다. 여기서는 최대 512비트의 RAM 데이터 폭과 12.8 GB/s의 RAM 대역폭을 구현할 수 있습니다. 디바이스 리소스에 대한 자세한 내용은 다음을 참조하십시오. 디바이스 리소스. 그림 223에서는 mE5-MA-VCX-QP 플랫폼에서 "SingleCXP6x4AreaGray8.va" 예제의 기본 설계 구조를 확인할 수 있습니다.
다음 소절에서 소개하는 예시는 그레이스케일 라인 스캔 CoaXPress 카메라를 위한 기본 획득 설계입니다. 이는 ‘CoaXPress 면 스캔 카메라’ 절에 소개된 설계와 동일합니다. 카메라 오퍼레이터를 VALT_LINE1D로 설정하고 “SplitImage” 오퍼레이터를 추가하기만 하면 됩니다.

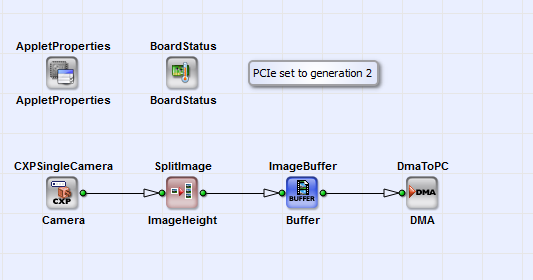

VCX-QP기본 획득 설계인 “SingleCXP6x1LineGray8”, “SingleCXP6x1LineGray10.va”, “SingleCXP6x1LineGray12.va” (8비트, 10비트 및 12비트 그레이스케일) 및 "SingleCXP6x1LineRGB24.va"(24비트 컬러)를 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP \Line 폴더에서 확인하실 수 있습니다. 다음 그림은 예제 설계의 기본 구조를 보여줍니다. 4대의 단일 링크 집계 카메라에 대한 예제는 "QuadCXP6x1LineGray12.va"(그레이스케일 12비트) 및 "QuadCXP6x1LineRGB36.va"(컬러 36비트) 설계이며, 동일한 폴더에 위치해 있습니다. mE5-MA-VCX-QP 플랫폼에 대한 공유 메모리 개념을 다음 위치에서 확인하시기 바랍니다. '장치 리소스' 섹션에서공유 메모리 개념을 반드시 읽어보시기 바랍니다항목에서 mE5-MA-xml-ph-0002@deepl.internal 플랫폼에 대한 공유 메모리 개념을 반드시 읽어보시기 바랍니다. 이 정보는 하나의 설계에서 여러 DRAM 요소를 사용할 때 매우 중요합니다.
다음은 mE5-MA-VCX-QP 플랫폼용 두 가지 예제 설계인 "DualCXP6x2LineGray8.va"(8비트 그레이스케일)와 "DualCXP6x2LineRGB24.va"(RGB 24비트, 색상 구성 요소당 8비트)를 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Line에서 확인하실 수 있습니다. 이 설계들은 듀얼 링크 집계 기능을 갖춘 두 대의 CoaXPress 카메라를 위한 듀얼 프로세스 설계입니다. 또한 장치 리소스 mE5-MA-VCX-QP 플랫폼의 공유 메모리 개념에 대한 정보도 함께 참조하시기 바랍니다.

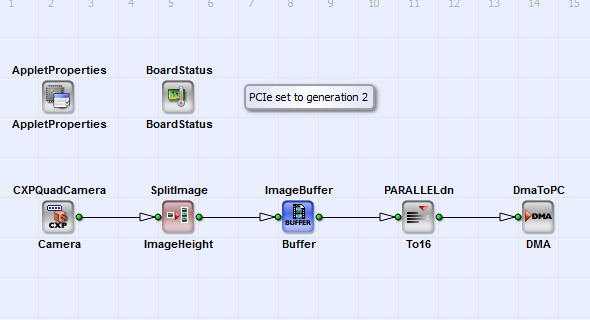

"SingleCXP6x4LineGray8.va"(8비트 그레이스케일) 및 "SingleCXP6x4LineRGB36.va"(색상 구성 요소당 12비트의 RGB)는 4개의 링크 집계 기능을 갖춘 카메라 1대를 위한 예제 설계입니다. mE5-MA-VCX-QP 플랫폼용 설계는 \examples\Acquisition\BasicAcquisition\mE5-MA-VCX-QP\Line 폴더에서 확인할 수 있습니다. mE5-MA-VCX-QP 플랫폼의 경우, 라인당 6Gbit/s의 필요한 대역폭을 달성하기 위해 DRAM 요소 하나만 필요합니다. 여기서는 최대 512비트 RAM 데이터 폭과 12.8 GB/s의 RAM 대역폭을 구현할 수 있습니다. 장치 리소스에 대한 자세한 내용은 다음을 참조하십시오. 디바이스 리소스항목을 참조하십시오. 그림 225에서는 mE5-MA-VCX-QP 플랫폼에서 "SingleCXP6x4LineGray8.va" 예제의 기본 설계 구조를 확인할 수 있습니다.
