Operator ColSum

Operator Library: Accumulator

이 오퍼레이터는 각 이미지 열의 모든 픽셀 값의 합계를 계산합니다. 출력의 각 픽셀 값은 해당 열의 현재 합계를 나타냅니다. 따라서 각 픽셀은 지금까지 산출된 합계로 대체됩니다.

ClrI 링크를 1로 설정하여 현재 열 합계를 수동으로 지울 수 있습니다. 수동으로 지울 필요가 없는 경우, ClrI에 상수를 0으로 적용해야 합니다.

새로운 입력 프레임마다 모든 열의 합계가 0으로 설정됩니다.

종종 이 오퍼레이터는 전체 프레임에 대한 결과가 포함된 마지막 이미지 라인만 사용하기 위해 RemoveLine 오퍼레이터와 함께 사용됩니다.

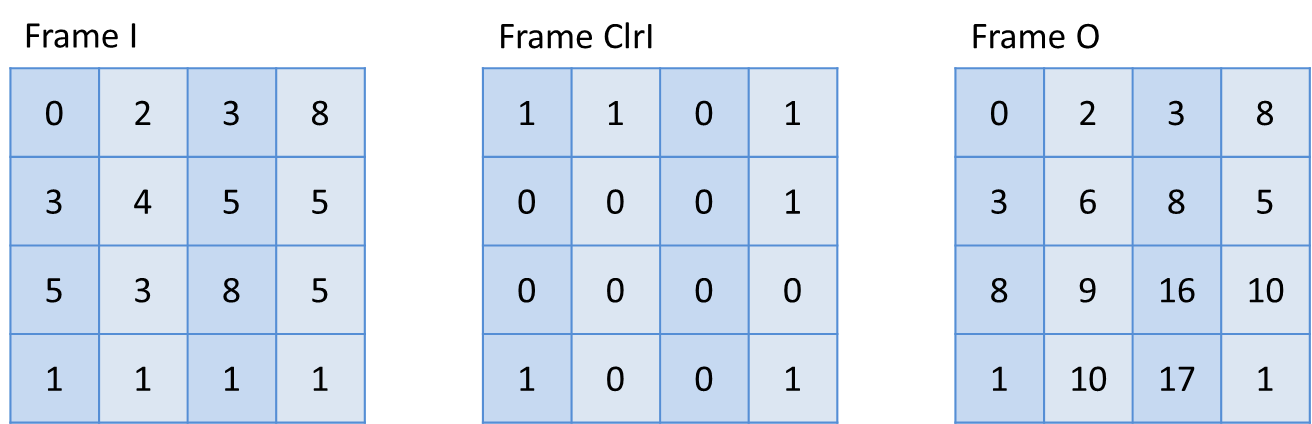

다음 예제는 입력 값과 출력 값의 관계를 보여줍니다.

이미지 제한:

  • Image Size

    입력 이미지의 모든 라인은 길이가 같아야 합니다. 라인 길이가 다른 이미지는 허용되지 않습니다.

  • Empty Images

    빈 이미지, 즉 픽셀이 없는 이미지가 허용됩니다. 오퍼레이터가 빈 이미지를 출력합니다.

  • 이미지 프로토콜

    VALT_IMAGE2D 및 VALT_LINE1D 이미지 프로토콜만 지원됩니다.

I/O Properties

Property Value
Operator Type O
Input Links I, Image Input
ClrI, Clear Input
Output Link O, Data Output

Supported Link Format

Link Parameter Input Link I Input Link ClrI Output Link O
Bit Width [1, 64] unsigned, [2, 64] signed 1 auto/manual12
Arithmetic {unsigned, signed} unsigned as I
Parallelism any as I as I
Kernel Columns 1 as I as I
Kernel Rows 1 as I as I
Img Protocol {VALT_IMAGE2D, VALT_LINE1D} as I as I
Color Format VAF_GRAY as I as I
Color Flavor FL_NONE as I as I
Max. Img Width any as I as I
Max. Img Height any as I as I

1

VALT_IMAGE2D 이미지 프로토콜의 경우, 출력 Bit Width는 입력 Bit Width와 최대 이미지 높이로부터 자동으로 계산됩니다. 출력 Bit Width는 다음과 같이 결정됩니다.

출력 Bit Width는 64 Bit를 초과할 수 없습니다.

2

VALT_LINE1D 이미지 프로토콜의 경우, 출력 링크에서 출력 Bit Width를 수동으로 설정해야 합니다.

출력 Bit Width는 2보다 커야 하며 64 bit를 초과해서는 안 됩니다.

Parameters

없음

사용 예제

ColSum 오퍼레이터의 사용법은 다음 예시에서 보여줍니다.

  • 'ImageSplitAndMerge'

    예제 - 이미지 스트림을 분할하고 병합하는 방법을 보여줍니다. 이미지에 트레일러를 추가합니다.

  • '레이저 삼각측량'

    예시 - High Speed의 견고한 레이저 라인 감지 알고리즘입니다. 이 알고리즘은 서브픽셀 해상도 결과를 얻기 위해 무게 중심 좌표를 결정합니다.
