Operator Library: Signal

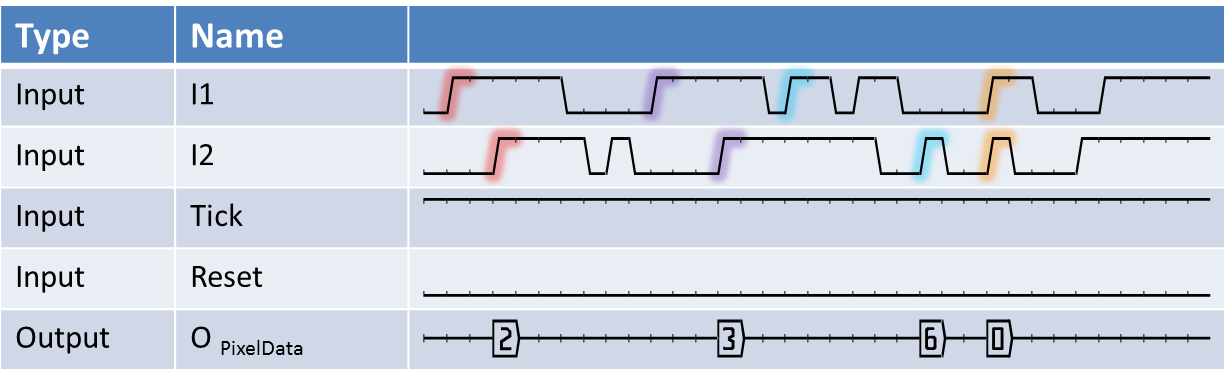

이 연산자는 입력 링크 I0의 신호 상승 에지와 입력 링크 I1의 신호 상승 에지 사이의 지연 시간을 측정합니다. 결과는 출력 링크 O에서 픽셀 값으로 출력됩니다. 따라서 출력 O는 VALT_PIXEL0D 픽셀 데이터 스트림입니다. 출력 링크의 Bit Width는 변경할 수 있으며 최대 가능한 지연 시간을 나타냅니다. 실제 지연 시간이 출력 값 범위를 초과하는 경우, 지연 시간은 가능한 최대값으로 잘립니다(clipped). 다음 파형도는 연산자의 동작을 보여줍니다.

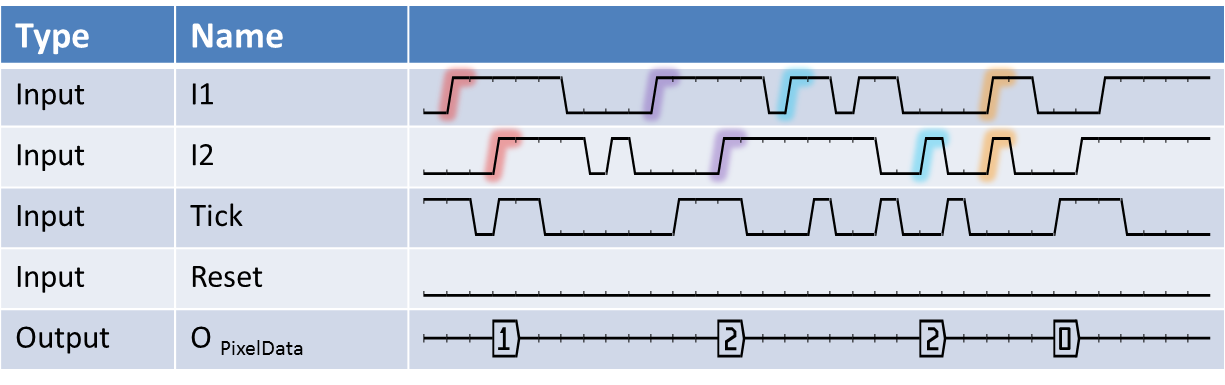

지연 시간은 High 상태인 Tick 단위로 측정됩니다. Tick은 신호 입력이며 프리스케일러(prescaler)처럼 사용할 수 있습니다. Tick 입력에서 High 값이 발생할 때마다 지연 시간이 측정됩니다. 다음 파형도는 지연 시간 측정에 대한 Tick 입력의 동작을 보여줍니다. 대부분의 경우 Tick 입력은 필요하지 않습니다. 이 경우 연산자 VCC에 연결하십시오.

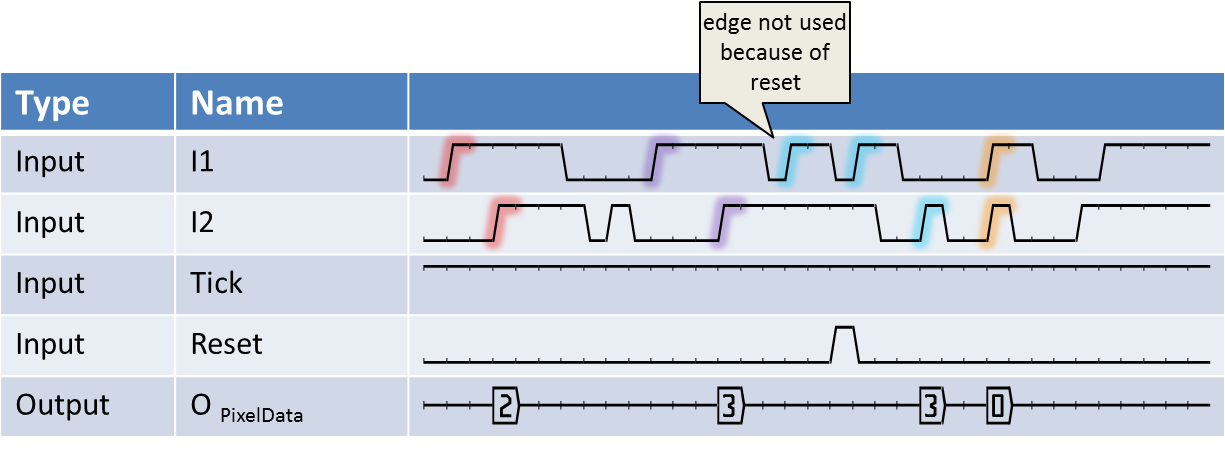

추가 리셋 입력을 사용하여 현재 측정을 취소할 수 있으며, 연산자는 입력 I0에서 새로운 상승 에지를 수용합니다.
이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.
| Property | Value |
|---|---|
| Operator Type | M |
| Input Links | I0, 신호 입력 I1, 신호 입력 Tick, 신호 입력 Reset, 신호 입력 |
| 출력 링크 | O, 이미지 데이터 출력 |
| Link Parameter | 입력 링크 I0 | 입력 링크 I1 | Input Link Tick | Input Link Reset | Output Link O |
|---|---|---|---|---|---|
| Bit Width | 1 | 1 | 1 | 1 | [1, 64] |
| Arithmetic | unsigned | unsigned | unsigned | unsigned | unsigned |
| Parallelism | 1 | 1 | 1 | 1 | 1 |
| Kernel Columns | 1 | 1 | 1 | 1 | 1 |
| Kernel Rows | 1 | 1 | 1 | 1 | 1 |
| Img Protocol | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | VALT_SIGNAL | VALT_PIXEL0D |
| Color Format | VAF_GRAY | VAF_GRAY | VAF_GRAY | VAF_GRAY | VAF_GRAY |
| Color Flavor | FL_NONE | FL_NONE | FL_NONE | FL_NONE | FL_NONE |
| Max. Img Width | any | any | any | any | any |
| Max. Img Height | any | any | any | any | any |
SignalToDelay 연산자의 사용 예시는 다음과 같습니다.
