Operator TrgBoxLine

Operator Library: Prototype

TrgBoxLine 오퍼레이터는 연결된 라인 스캔 카메라의 노출을 제어하기 위해 Exsync 신호를 생성합니다. 또한 획득한 라인을 완전한 2D 이미지로 조립합니다. Exsync는 외부 동기화 신호이거나 고정 주파수를 가진 내부 생성 펄스이며 라인 스캔 카메라로 전송됩니다.

디자인 시 이 오퍼레이터를 카메라 오퍼레이터 바로 뒤에 배치하세요. 이 오퍼레이터는 카메라에 트리거 신호를 보내 라인 획득을 시작하고, 입력 링크 I를 통해 결과 이미지 데이터를 수신합니다. 그런 다음 수신된 라인을 2D 이미지로 조립하여 링크 O를 통해 후속 오퍼레이터로 출력합니다.

Exsync 신호는 두 가지 기본적인 방식으로 생성될 수 있습니다. GrabberControlled 모드를 사용하여 내부 신호 생성기로 주기적으로 생성하거나 외부 신호로 트리거할 수 있습니다. 외부 신호는 소프트웨어 트리거 형태의 소프트웨어에서 발생하거나, 슬롯 브래킷 트리거 포트 또는 TTL/OPTO 입력이 있는 트리거 확장 보드를 통해 주변 장치에서 발생할 수 있습니다. 오퍼레이터의 트리거 신호 생성기는 다음을 생성할 수 있습니다:

  • 설정 가능한 지연, 펄스 폭, 극성을 가진 Exsync 신호,

  • 독립된 지연을 가진 보조 Exsync2 신호,

  • 외부 장치 동기화를 위한 Flash 신호.

Flash 출력 링크는 예를 들어 Image Gate와 같은 외부 트리거 입력에 의해 트리거됩니다. 이 링크는 라인 틱 단위로 설정 가능한 지연과 하나의 라인 주기에 해당하는 펄스 폭을 갖습니다. Flash 신호는 추가 프레임 그래버 장치를 동기화하는 데 유용합니다.

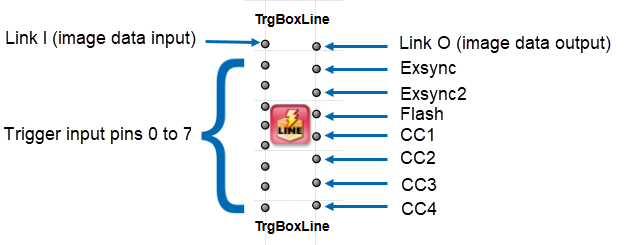

이 오퍼레이터는 8개의 트리거 입력 포트와 7개의 트리거 출력 포트를 제공합니다. 입력 포트를 원하는 신호 소스(예: 소프트웨어 트리거, 트리거 보드 핀을 통한 샤프트 엔코더, 플랫밴드 케이블을 통한 다른 프레임 그래버)에 연결하세요. 출력 포트를 필요한 신호 수신기(예: 카메라 노출 제어를 위한 Exsync 및 Exsync2, 추가 프레임 그래버 동기화를 위한 Flash)에 연결하세요.

카메라 컨트롤(CC) 출력 포트는 Exsync, Exsync2 또는 Flash 신호(반전된 변형 포함)를 전송하거나 정적 Vcc/GND 레벨을 출력할 수 있습니다. CC 포트를 사용하지 않는 경우 Trash 오퍼레이터에 연결하세요.

일부 동적 파라미터는 이미지 획득이 실행되는 동안 수정할 수 없습니다. 이러한 파라미터는 획득이 중지되면 다시 사용할 수 있게 됩니다. microDisplay X에서는 획득 중 해당 입력 필드가 비활성화된 것으로 표시됩니다. Framegrabber API를 사용할 때는 획득 중에 제한되는 파라미터가 무엇인지 알고 있어야 합니다.

이미지 획득 중에는 다음 파라미터를 변경할 수 없습니다:

  • ImgTriggerMode
  • MaxGatedHeight
  • LineTriggerMode
  • YOffset
  • YLength

I/O Properties

Property Value
Operator Type M
Input Links I, 데이터 입력
InSignal[n], n[0, 7], 트리거 입력
Output Links O, 2D 이미지 데이터 출력
Exsync, 라인 스캔 카메라 노출 제어를 위한 Exsync 신호
Exsync2, 라인 스캔 카메라 노출 제어를 위한 특정 지연의 Exsync 2 신호
Flash, 추가 프레임 그래버 동기화를 위한 Flash 신호
CC[n], n[1, 4], 가변 콘텐츠를 가진 다목적 카메라 컨트롤 신호: Exsync, Exsync2, Flash, Vcc 또는 Gnd.

지원되는 Link Format

Link Parameter Input Link I 입력 링크 InSignal[n], n[0, 7] Output Link O 출력 링크 Exsync 출력 링크 Exsync2 출력 링크 Flash 출력 링크 CC[n], n[1, 4]
Bit Width [1, 64] [1] as I [1] [1] [1] [1]
Arithmetic {unsigned, signed} {unsigned} as I {unsigned} {unsigned} {unsigned} {unsigned}
Parallelism any 1 as I 1 1 1 1
Kernel Columns 1 1 as I 1 1 1 1
Kernel Rows 1 1 as I 1 1 1 1
Img Protocol VALT_LINE1D VALT_SIGNAL VALT_IMAGE2D VALT_SIGNAL VALT_SIGNAL VALT_SIGNAL VALT_SIGNAL
Color Format any VAF_GRAY as I VAF_GRAY VAF_GRAY VAF_GRAY VAF_GRAY
Color Flavor any FL_NONE as I FL_NONE FL_NONE FL_NONE FL_NONE
Max. Img Width any any as I any any any any
Max. Img Height 65536 any as I any any any any

Parameters

YOffset
Type dynamic/static 읽기/쓰기 파라미터
Default 0
Range [0, 224]

이 파라미터는 프레임 시작 부분에서 생략할 라인 수를 정의합니다.

YLength
Type dynamic/static 읽기/쓰기 파라미터
Default 1024
Range [8, 224]

프레임당 라인 수, 즉 이미지 높이를 지정합니다.

ImgTriggerMode가 ExternSw_Gate로 설정되고 MaxGatedHeight가 unrestricted로 설정된 경우, 이 파라미터는 무시됩니다. 이 경우 프레임 높이는 외부 Image Gate 신호의 지속 시간에 의해 결정됩니다(ImgTriggerMode 설명 참조).

MaxGatedHeight
Type 동적 읽기/쓰기 파라미터
Default restricted
Range {restricted, unrestricted}

ImgTriggerMode가 ExternSw_Gate로 설정된 경우 최대 이미지 높이가 제한되는지 여부를 제어합니다.

restricted로 설정하면 게이트 신호가 계속 열려 있어도 이미지 높이가 YLength에 지정된 값으로 제한됩니다. 추가 라인은 폐기되며, 오퍼레이터는 새 프레임을 시작하기 위해 게이트 신호의 다음 상승 에지를 기다립니다.

unrestricted로 설정하면 이미지 높이는 게이트가 열려 있는 시간에 의해서만 완전히 결정됩니다. 즉, 외부 이미지 트리거 신호의 펄스 폭 또는 소프트웨어 트리거가 값 1로 유지되는 시간에 따라 달라집니다. 게이트가 장시간 열려 있으면 결과 이미지가 매우 커질 수 있습니다.

[참고] 링크 속성 위반 가능성

unrestricted 모드에서 이 파라미터를 사용하면 VisualApplets 링크 프로토콜 위반이 발생할 수 있습니다. 이미지 높이가 오퍼레이터의 출력 링크에 정의된 최대 허용 이미지 높이를 초과할 수 있습니다. unrestricted 모드는 주의해서 사용하세요.

링크 속성에 대한 자세한 내용은 'Link Properties'를 참조하십시오.

이어서 SplitImage 오퍼레이터를 사용하여 대형 이미지를 더 작은 청크로 분할할 수 있습니다.

LineTriggerMode
Type dynamic/static 읽기/쓰기 파라미터
Default GrabberControlled
Range {GrabberControlled, Extern_Trigger, GrabberControlled_Gated_by_Img, Extern_Trigger_Gated_by_Img}

내부 Exsync 신호 생성기의 Operating Mode를 선택합니다. 외부 Trigger Mode를 사용하는 경우 Trigger Source는 LineTrgInSourceA 및 LineTrgInSourceB에 의해 정의됩니다.

  • GrabberControlled: 내부 신호 생성기에 의해 Exsync가 주기적으로 생성됩니다.

  • Extern_Trigger: 외부 트리거 신호(소프트웨어 트리거 또는 주변 장치의 트리거 신호)를 사용하여 신호 생성기를 시작합니다.

  • GrabberControlled_Gated_by_Img: 프레임 취득 중에 내부 신호 생성기에 의해 Exsync가 주기적으로 생성됩니다.

  • Extern_Trigger_Gated_by_Img: 프레임 취득 중에 외부 트리거 신호(소프트웨어 트리거 또는 주변 장치의 트리거 신호)를 사용하여 신호 생성기를 트리거합니다.

ExsyncEnable
Type 동적 읽기/쓰기 매개변수
Default OFF
Range {OFF, ON}

카메라로 향하는 Exsync 출력을 활성화 또는 비활성화합니다.

LineTrgInSourceA
Type dynamic/static 읽기/쓰기 파라미터
Default InSignal0
Range {InSignal0, InSignal1, InSignal2, InSignal3, InSignal4, InSignal5, InSignal6, InSignal7}

이 매개변수는 Exsync 신호 생성기를 트리거하는 데 사용되는 신호 소스를 지정합니다. 이 매개변수는 LineTriggerMode가 Extern_Trigger 또는 Extern_Trigger_Gated_by_Img로 설정된 경우에만 유효합니다.

LineTrgInSourceB
Type dynamic/static 읽기/쓰기 파라미터
Default InSignal0
Range {InSignal0, InSignal1, InSignal2, InSignal3, InSignal4, InSignal5, InSignal6, InSignal7}

이 매개변수는 Exsync 신호 생성기를 트리거하는 데 사용되는 신호 소스를 지정합니다. 이 매개변수는 EncoderABMode가 A/B 모드 중 하나(Signal_AB_Filter, Signal_ABx2_Filter 또는 Signal_ABx4_Filter) 중 하나로 설정된 경우에만 적용되며, 또한 다음 조건이 충족되어야 합니다:

  • LineTriggerMode가 Extern_Trigger로 설정되었거나,

  • Extern_Trigger_Gated_by_Img로 설정된 경우.

EncoderABMode
Type dynamic/static 읽기/쓰기 파라미터
Default Signal_A_Only
Range {Signal_A_Only, Signal_AB_Filter, Signal_ABx2_Filter, Signal_ABx4_Filter}

Exsync 생성에 트리거 입력 A만 사용할지 또는 트리거 입력 A와 B를 모두 사용할지 선택합니다.

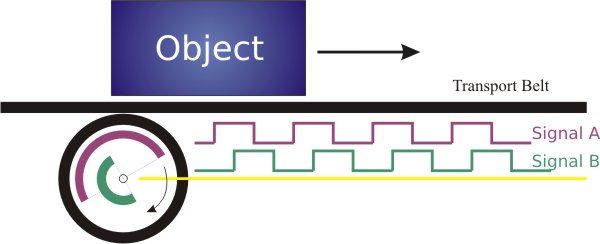

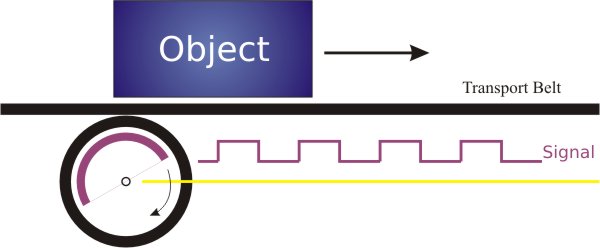

신호 A/B 지원을 통해 오퍼레이터는 샤프트 엔코더의 회전 방향을 확인하고 역방향 움직임을 억제하거나 보정할 수 있습니다:

  • Signal_A_Only: LineTrgInSourceA로 선택된 트리거 입력만 사용하여 Exsync 펄스를 생성합니다.

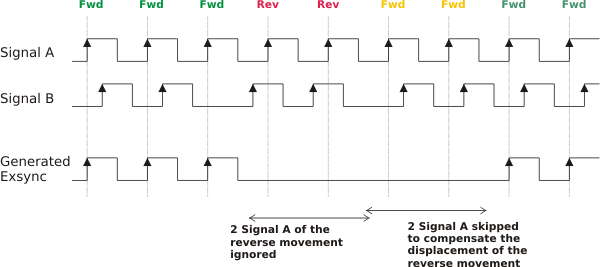

  • Signal_AB_Filter: 샤프트 엔코더가 정방향으로 회전할 때마다 오퍼레이터가 Exsync 펄스를 생성합니다. 이는 단일 해상도로 수행되며, 즉 LineTrgInSourceA의 각 상승 에지마다 하나의 트리거 펄스를 생성합니다.

  • Signal_ABx2_Filter: 샤프트 엔코더가 2배 해상도로 정방향 회전할 때마다 오퍼레이터가 Exsync 펄스를 생성합니다. 양쪽 에드가 모두 사용되므로 LineTrgInSourceA의 각 상승 에지 및 하강 에지마다 하나의 트리거 펄스를 생성합니다.

  • Signal_ABx4_Filter: 샤프트 엔코더가 4배 해상도로 정방향 회전할 때마다 오퍼레이터가 Exsync 펄스를 생성합니다. 4개의 에지를 모두 사용하여 LineTrgInSourceA 및 LineTrgInSourceB 모두의 각 상승 에지 및 하강 에지마다 하나의 트리거 펄스를 생성합니다.

A/B 지원이 활성화된 경우의 관련 매개변수:

  • EncoderABLead: 오퍼레이터가 정방향 회전 방향을 확인할 수 있도록 리딩(Leading) 신호가 무엇인지 정의합니다.

  • EncoderCompensation: 역방향 움직임 보정을 활성화 또는 비활성화합니다.

  • EncoderCompensationCount: 엔코더 단계 단위로 오프셋을 설정합니다. 오퍼레이터는 지정된 단계 수 동안 트리거 출력을 억제합니다.

샤프트 엔코더 상태와 EncoderCompensationCount를 재설정하려면 EncoderABMode를 Signal_A_Only로 설정하십시오.

EncoderABLead
Type dynamic/static 읽기/쓰기 파라미터
Default Signal_AB
Range {Signal_AB, Signal_BA}

샤프트 엔코더의 정방향 회전 방향을 식별하기 위해 어떤 신호가 리드(Lead)하는지 정의합니다:

  • Signal_AB: signal B 이전의 signal A의 상승 에지는 전진 움직임을 나타냅니다.

  • Signal_BA: signal A 이전의 signal B의 상승 에지는 전진 움직임을 나타냅니다.

EncoderCompensation
Type 동적/정적 쓰기 파라미터
Default ON
Range {ON/OFF}

EncoderCompensation 파라미터를 사용하여 샤프트 엔코더 역방향 움직임 보정을 ON 또는 OFF로 전환할 수 있습니다.

이 파라미터는 EncoderABMode 파라미터가 A/B support로 설정된 경우에만 유효합니다.

ON

ON으로 설정하면 오퍼레이터가 샤프트 엔코더의 역방향 움직임을 모니터링합니다. 역방향 움직임이 발생하면 오퍼레이터는 역방향으로 이동한 엔코더 스텝 수를 카운트합니다. 샤프트 엔코더가 다시 전진하기 시작하면, 카운트된 이 스텝들(이제 전진 방향임)은 외부 트리거 신호로 전송되지 않습니다. 이송 벨트가 역방향 움직임이 시작된 위치로 되돌아간 후에야 비로소 전진 엔코더 스텝이 외부 트리거 신호로 다시 전송됩니다.

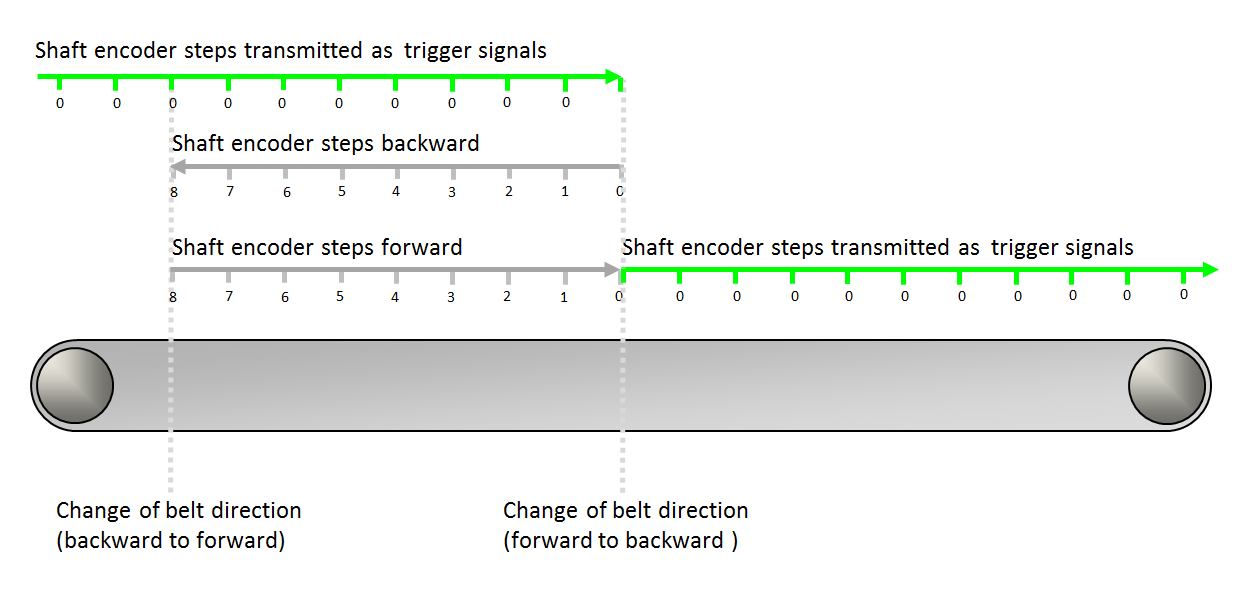

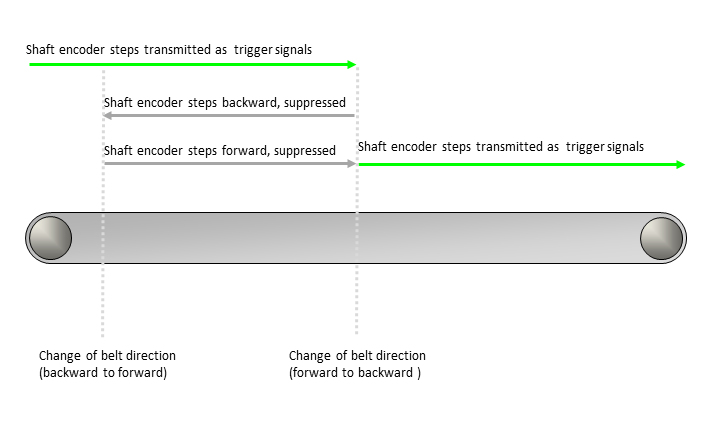

파라미터 EncoderCompensation = ON:

OFF

OFF로 설정하면 이송 벨트가 역방향으로 이동하는 동안 오퍼레이터가 트리거 신호를 전송하지 않습니다. 벨트가 다시 전진하기 시작하면 오퍼레이터는 (전진 방향의) 샤프트 엔코더 스텝을 트리거 신호로 다시 전송하기 시작합니다.

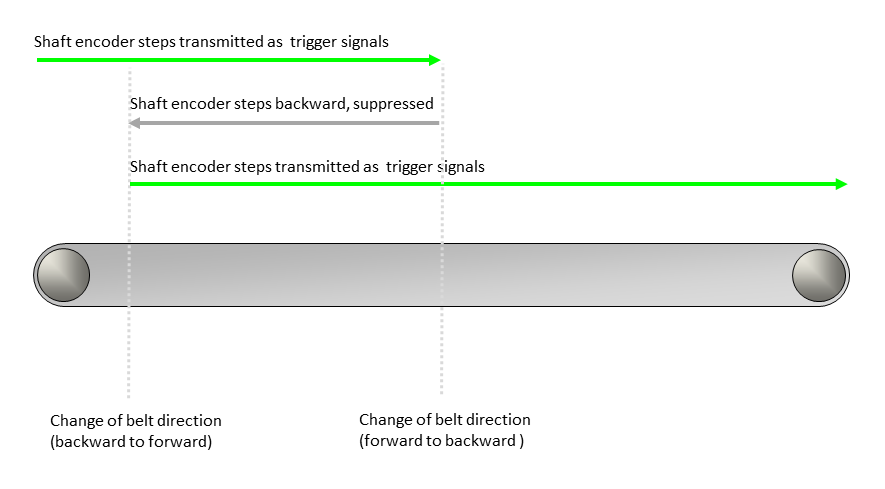

파라미터 EncoderCompensation = OFF:

EncoderCompensationCount 파라미터를 0 값으로 재설정하려면 EncoderCompensation 파라미터를 OFF로 설정하세요.

EncoderCompensationCountBits
Type 정적 쓰기 파라미터
Default 20 bit
Range {8 bit ... 31 bit}

이 파라미터는 EncoderCompensationCount에 할당할 수 있는 값의 범위를 지정합니다.

EncoderCompensationCount
Type 동적 읽기/쓰기 매개변수
Default 220 -1
Range {0 ... 2EncoderCompensationCountBits -1} (unit: shaft encoder steps)

이 파라미터는 EncoderCompensation 파라미터가 ON으로 설정되고 EncoderABMode 파라미터가 A/B support로 설정된 경우에만 유효합니다.

이 파라미터는 이송 벨트의 전진 움직임에 대한 오프셋을 지정합니다. 이는 특히 이송 벨트가 멈추거나 역방향으로 이동할 때 유용합니다.

EncoderCompensationCountBits 파라미터를 사용하여 EncoderCompensationCount 파라미터의 특정 값 범위를 정의할 수 있습니다.

샤프트 엔코더와 EncoderCompensationCount 파라미터를 재설정하려면 EncoderABMode 파라미터를 Signal_A_Only 값으로 설정하세요.

또는, EncoderCompensation 파라미터를 OFF로 설정하여 EncoderCompensationCount 파라미터를 0 값으로 재설정할 수도 있습니다.

기본 조건

EncoderCompensation 파라미터가 ON으로 설정된 경우, 내부 counter가 이송 벨트가 역방향으로 이동한 샤프트 엔코더 스텝을 카운트합니다. 그런 다음 이송 벨트가 다시 전진하기 시작할 때 정확한 샤프트 엔코더 스텝 수를 보정할 수 있습니다.

내부 counter는 이송 벨트가 역방향으로 움직이는 동안 전진 방향으로 카운트합니다. 위의 그림에서는 0에서 8까지입니다.

컨베이어 벨트가 전진하는 동안 내부 카운터는 역방향으로 카운트다운합니다. 위 그림의 경우: 8에서 0까지입니다.

내부 카운터 값이 0일 때, 샤프트 엔코더 단계가 트리거 신호로 전송됩니다.

특정 시점에 내부 카운터가 유지하는 값은 EncoderCompensationCount 파라미터의 값입니다. 이 값이 0인 경우에만 엔코더 단계가 트리거 신호로 전송됩니다. EncoderCompensationCount 파라미터의 값이 ≠0인 경우, 샤프트 엔코더 단계는 트리거 신호로 전송되지 않으며 값이 다시 0에 도달할 때까지 모든 엔코더 단계에 따라 값이 계속 변경됩니다.

파라미터 읽기

EncoderCompensationCount 파라미터는 읽기/쓰기 파라미터입니다. 따라서 언제든지 카운터가 유지하는 값을 읽을 수 있습니다.

오프셋 정의

반면, 취득 중에는 쓰기 권한이 있으므로 언제든지 파라미터 값을 수정할 수 있습니다. 표준 엔코더 보정에 대한 오프셋을 정의해야 하는 경우, 이 파라미터를 사용하여 필요한 오프셋 단계 수를 입력할 수 있습니다.

EncoderCompensationCount의 값을 입력하는 즉시 이 값이 이전 파라미터 값을 덮어씁니다.

다음 예제에서는 EncoderCompensationCount의 기존 값을 수정하는 방법을 보여 줍니다.

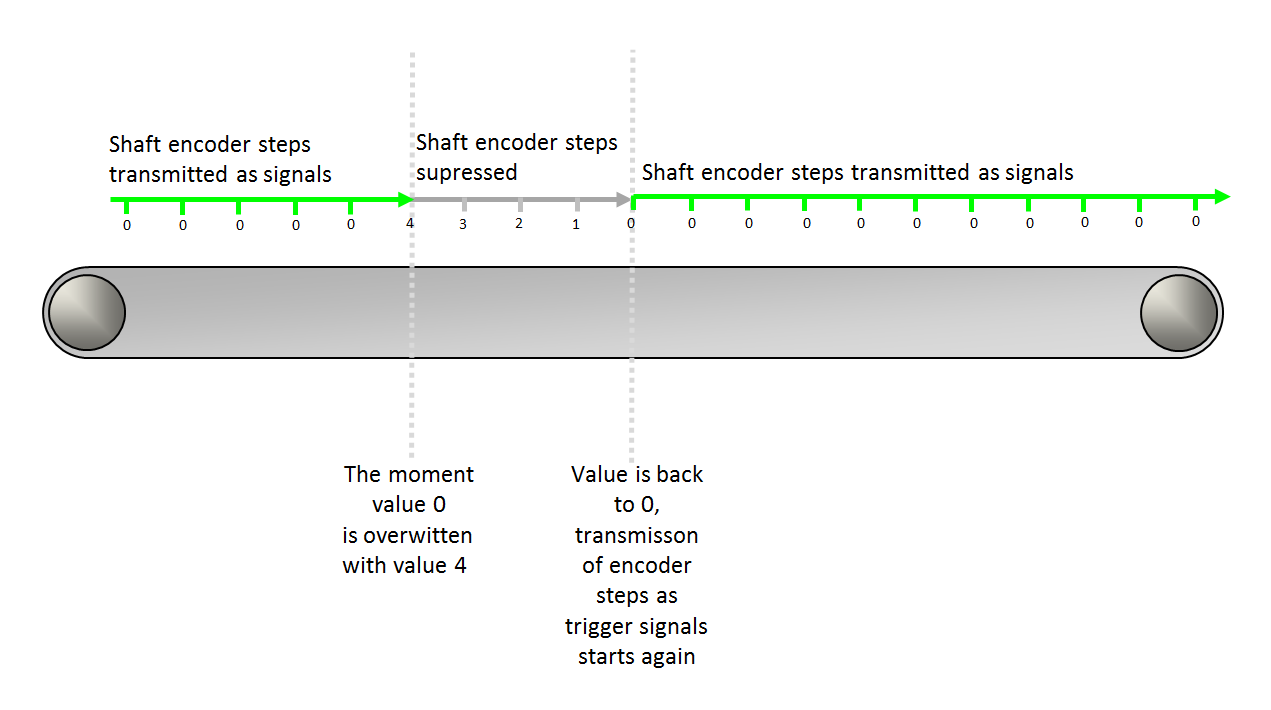

예제 1: 컨베이어 벨트가 전진하고, 샤프트 엔코더 단계가 트리거 신호로 전송되며, EncoderCompensationCount의 값이 0입니다. 그런 다음 EncoderCompensationCount의 값 0이 값 4(으)로 덮어씌워집니다. 결과: 4개의 샤프트 엔코더 단계가 트리거 신호로 전송되지 않습니다.

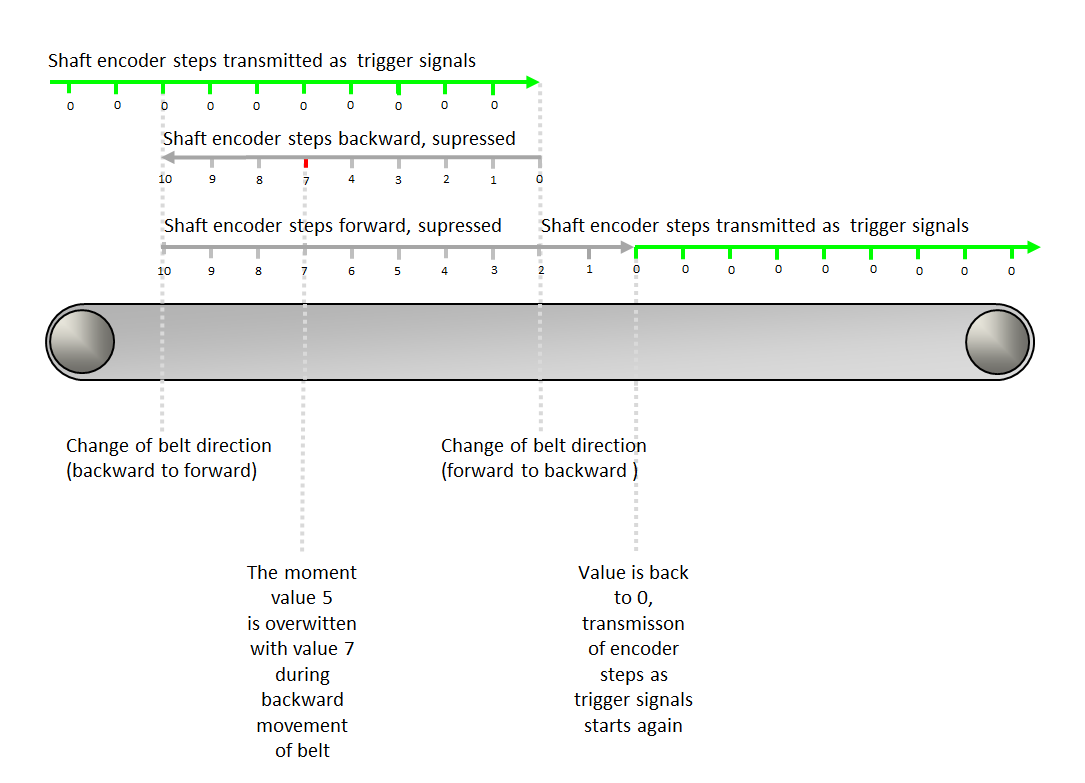

예제 2: 컨베이어 벨트가 후진하고, (후진) 샤프트 엔코더 단계가 억제되며, EncoderCompensationCount의 값이 ≠0입니다. 그런 다음 컨베이어 벨트가 후진하는 동안 EncoderCompensationCount의 값 5이 값 7(으)로 덮어씌워집니다. 결과: 2개의 샤프트 엔코더 단계 오프셋.

예제 3: 보정 중 컨베이어 벨트가 전진하고, (전진) 샤프트 엔코더 단계가 억제되며, EncoderCompensationCount의 값이 ≠0입니다. 그런 다음 컨베이어 벨트의 보정 전진 이동 중에 EncoderCompensationCount의 값 4이 값 9(으)로 덮어씌워집니다. 결과: 5개의 샤프트 엔코더 단계 오프셋.

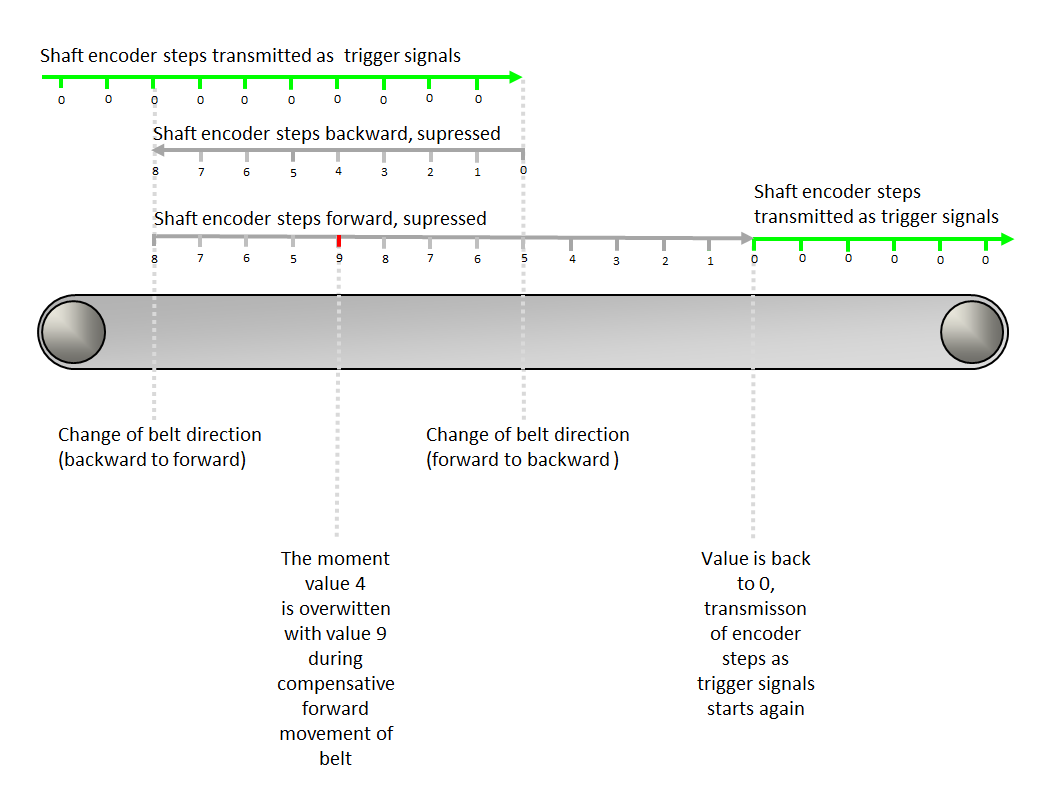

예제 4: 보정 중 컨베이어 벨트가 전진하고, (전진) 샤프트 엔코더 단계가 억제되며, EncoderCompensationCount의 값이 ≠0입니다. 그런 다음 컨베이어 벨트의 보정 전진 이동 중에 EncoderCompensationCount의 값 4이 더 작은 값, 즉 여기서는 값 3(으)로 덮어씌워집니다. 결과: -1개의 샤프트 엔코더 단계 음수 오프셋.

LineTrgInPolarity
Type 동적 읽기/쓰기 매개변수
Default LowActive
Range {LowActive, HighActive}

이 파라미터는 외부 입력 트리거 신호 LineTrgInSourceA 및 LineTrgInSourceB의 극성을 정의합니다. LowActive(으)로 설정하면 Exsync 제너레이터가 지정된 라인 트리거 소스(LineTrgInSourceA / LineTrgInSourceB)의 하강 에지에서 시작됩니다. 그렇지 않으면 Exsync 생성은 상승 에지에서 시작됩니다. 이 파라미터는 LineTriggerMode이 Extern_Trigger 또는 Extern_Trigger_Gated_by_Img(으)로 설정된 경우에만 유효합니다.

LineTrgDownscaler
Type dynamic/static 읽기/쓰기 파라미터
Default 1
Range [1, 256]

이 파라미터는 Exsync를 생성하는 데 필요한 외부 입력 트리거 신호의 수를 지정합니다. 이 파라미터는 LineTriggerMode이 외부 트리거 모드로 설정된 경우에만 유효합니다.

LineTrgPhase
Type dynamic/static 읽기/쓰기 파라미터
Default 1
Range [1, 256]

이 파라미터는 프레임의 첫 번째 Exsync를 생성하는 데 필요한 외부 입력 트리거 신호의 수를 지정합니다. 이 파라미터는 LineTriggerMode이 Extern_Trigger_Gated_by_Img(으)로 설정된 경우에만 유효합니다.

ExsyncPeriod
Type dynamic/static 읽기/쓰기 파라미터
Default 100 μs
Range [64/DesignClockFrequencyInMhz, (218-1)/DesignClockFrequencyInMhz] µs

이 파라미터는 Exsync 신호의 주기를 지정합니다. 따라서 그래버 제어 모드를 사용하여 연결된 카메라를 트리거할 때 라인 주파수를 정의합니다.

이 파라미터의 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1/DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

ExsyncExposure
Type dynamic/static 읽기/쓰기 파라미터
Default 20 μs
Range [64/DesignClockFrequencyInMhz, (217-1)/DesignClockFrequencyInMhz] μs, ExsyncPeriod를 초과해서는 안 됩니다.

이 파라미터는 Exsync 신호의 펄스 폭을 지정하며, 많은 카메라에서 노출 시간을 지정하는 데 사용할 수 있습니다. 따라서 그랩 중에도 소프트웨어를 통해 노출 시간을 조정할 수 있습니다.

이 파라미터의 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1/DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

Exsync2Delay
Type dynamic/static 읽기/쓰기 파라미터
Default 0 μs
Range [0, (218-1)/DesignClockFrequencyInMhz] μs, ExsyncPeriod를 초과해서는 안 됩니다.

이 파라미터는 외부 트리거 입력에 대한 생성된 Exsync 신호의 지연을 지정합니다. 따라서 Exsync2 신호는 Exsync의 지연된 복제본이며, 극성, 주기 등은 Exsync와 동일합니다.

이 파라미터의 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1/DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

ExsyncPolarity
Type dynamic/static 읽기/쓰기 파라미터
Default LowActive
Range {LowActive, HighActive}

이 파라미터는 Exsync 신호 제너레이터의 극성을 연결된 카메라가 허용하는 극성으로 조정합니다. 카메라가 하강 에지에서 셔터를 열면 LowActive를 사용하고, 그렇지 않으면 HighActive를 사용하십시오.

ImgTriggerMode
Type dynamic/static 읽기/쓰기 파라미터
Default FreeRun
Range {FreeRun, ExternSw_Trigger, ExternSw_Gate}

이 파라미터는 내부 Image Gate의 작동 모드를 선택합니다.

이미지 트리거 입력 신호는 샤프트 엔코더 같은 외부(즉, 주변) 장치나 소프트웨어에 의해 생성될 수 있습니다. 아래 설명된 바와 같이 ImgTrgInSource 파라미터를 통해 외부 이미지 트리거 입력 소스를 선택할 수 있습니다.

ImgTriggerMode 파라미터 값은 다음과 같은 동작을 유발합니다.

  • FreeRun:

    • 카메라에서 전송되는 모든 수신 라인이 허용됩니다.

    • Image Gate가 무시됩니다.

    • YLength 파라미터는 프레임 종료(EOF)가 생성되는 시점을 정의합니다.

    • YOffset 파라미터가 0보다 크면, 연속된 두 이미지 사이의 YOffset 라인 수만큼 생략됩니다.

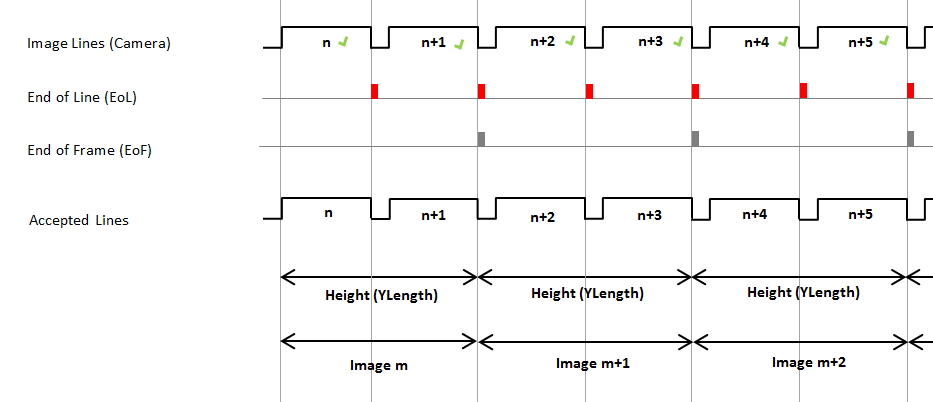

      예시: YOffset = 0, YLength = 2:

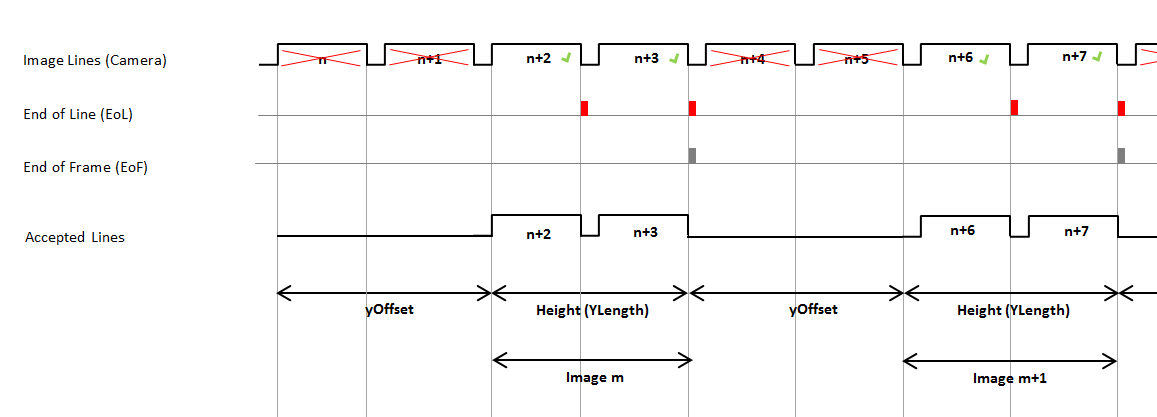

      예시: YOffset = 2, YLength = 2:

  • ExternSw_Trigger:

    • 수락된 이미지 트리거 입력 신호의 상승 에지에서 새로운 프레임이 시작되며, YLength만큼의 들어오는 라인이 이미지에 추가됩니다.

    • YLength 파라미터는 프레임 종료(EOF)가 생성되는 시점을 정의합니다.

    • 이미지 트리거의 새로운 상승 에지는 YLength 라인이 추가되고 EOF가 생성된 후에만 수락됩니다. 이미지에 YLength 라인이 추가되고 EOF가 생성되기 전에 발생하는 이미지 트리거의 새로운 상승 에지는 무시됩니다.

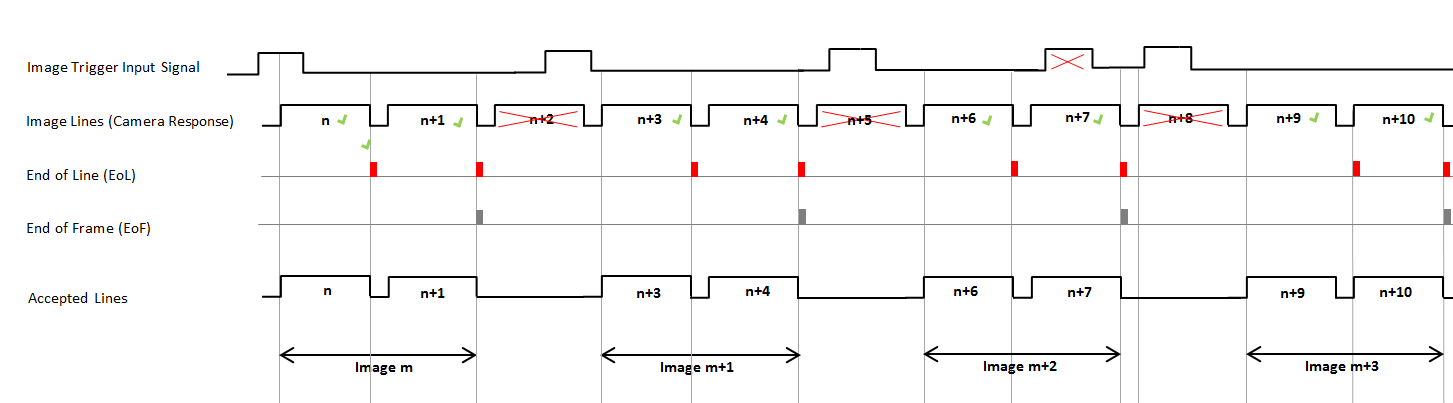

      예시: YLength가 값 2로 설정된 경우:

  • ExternSw_Gate:

    • 게이트 모드에서는 ImgTrgInSource에 의해 정의된 이미지 트리거 입력 신호가 "이미지 게이트" 신호로 기능하므로, 이 신호의 활성화 유지 시간이 중요합니다.

    • 이 모드의 정확한 동작은 MaxGatedHeight 파라미터로 정의할 수 있습니다. MaxGatedHeight를 사용하면 이미지의 최대 높이를 제한(restricted)할지 제한 없음(unrestricted)으로 할지 정의할 수 있습니다. 자세한 내용은 MaxGatedHeight 파라미터 설명을 참조하십시오.

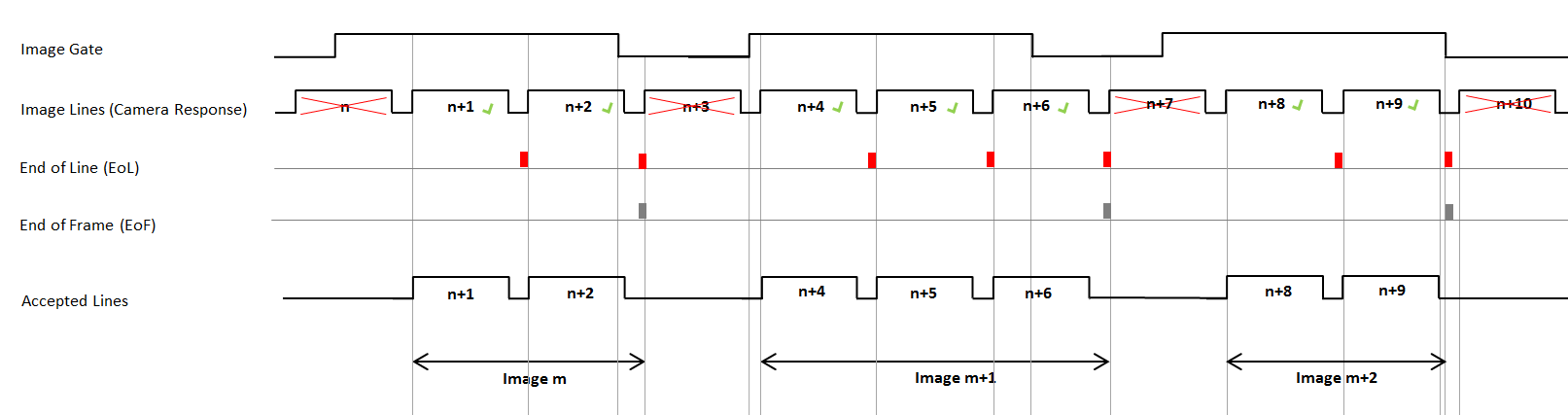

    MaxGatedHeight 파라미터가 "unrestricted(제한 없음)" 값으로 설정된 경우 ExternSW_Gate 모드의 동작

    • 이미지 게이트 신호가 활성화되어 있는 동안 들어오는 라인들이 이미지에 추가됩니다.

    • Image Gate는 유효한 이미지 라인을 제어합니다.

      • 이미지 게이트 신호가 활성화되어 있는 동안 들어오는 라인이 수락됩니다. 그림의 n+8 및 n+9 라인을 참조하십시오.

      • 이미지 게이트 신호가 활성화되어 있지 않는 동안 들어오는 라인은 무시됩니다. 그림의 n+3 라인을 참조하십시오.

      • 이미지 게이트 신호가 활성화된 상태에서 시작되는 각 라인은 유효합니다. 그림 참조: n+1, n+2, n+4, n+5, n+6, n+8 및 n+9는 유효합니다. 마지막 라인의 모든 데이터가 취득되기 전에 이미지 게이트의 하강 에지가 발생하더라도, 해당 라인은 유효하며 완전히 취득됩니다. 그림 참조: n+2 및 n+6.

      • 데이터는 항상 완전한 라인 단위로 전송됩니다.

      • 이미지 게이트가 다운된 상태에서 시작되는 각 라인은 유효하지 않습니다. 그림 참조: 라인 n 및 n+7은 유효하지 않으며, 라인 n+4는 유효합니다.

      • 라인 종료(EoL) 및 프레임 종료(EoF)는새로운 라인이 시작되기 직전 또는 이미지 게이트의 하강 에지에서 생성됩니다.

        • 새로운 라인 시작 직전의 EoL: 라인의 하강 에지가 열린 이미지 게이트 내에서 발생하고 이미지 게이트가 다음 라인의 시작을 포함하는 경우, EoL은 다음 라인의 상승 에지 직전에 생성됩니다. 그림 참조: n+1, n+4, n+5 및 n+8.

        • 새로운 라인 시작 직전의 EoL 및 EoF 동시 발생: 이미지 게이트의 하강 에지가 라인의 하강 에지보다 먼저 발생하는 경우, EoL과 EoF는 다음 라인의 상승 에지 직전에 생성됩니다. 그림 참조: 이미지 m 및 이미지 m+1.

        • 이미지 게이트 하강 에지에서의 EoL 및 EoF 동시 발생: 라인의 하강 에지가 열린 이미지 게이트 내에서 발생하고 이미지 게이트의 하강 에지가 다음 라인의 상승 에지보다 먼저 발생하는 경우, EoL과 EoF는 이미지 게이트의 하강 에지 직후에 생성됩니다. 그림 참조: 이미지 m+2.

    MaxGatedHeight 파라미터가 "restricted(제한됨)" 값으로 설정된 경우 ExternSW_Gate 모드의 동작

    MaxGatedHeight 파라미터가 restricted(제한됨)로 설정된 경우, 동작은 값퍼가 unrestricted(제한 없음)로 설정된 MaxGatedHeight에 대해 위에서 설명한 것과 같으나 다음과 같은 예외가 있습니다.

    • 이미지 게이트가 열려 있는 동안 라인은 최대 이미지 높이인 YLength까지 추가됩니다. 이미지 게이트 신호의 다음 상승 에지가 발생할 때까지 이후의 모든 라인은 생략됩니다.

    • YLength 라인이 추가되기 전에 Image Gate 신호의 하강 에지가 발생할 경우: Image Gate 신호의 하강 에지는 이미지의 높이가 YLength에 미치지 못하더라도 이미지의 높이를 정의합니다. 이미지 높이에 대한 자세한 내용은 MaxGatedHeight 파라미터 설명을 참조하십시오.

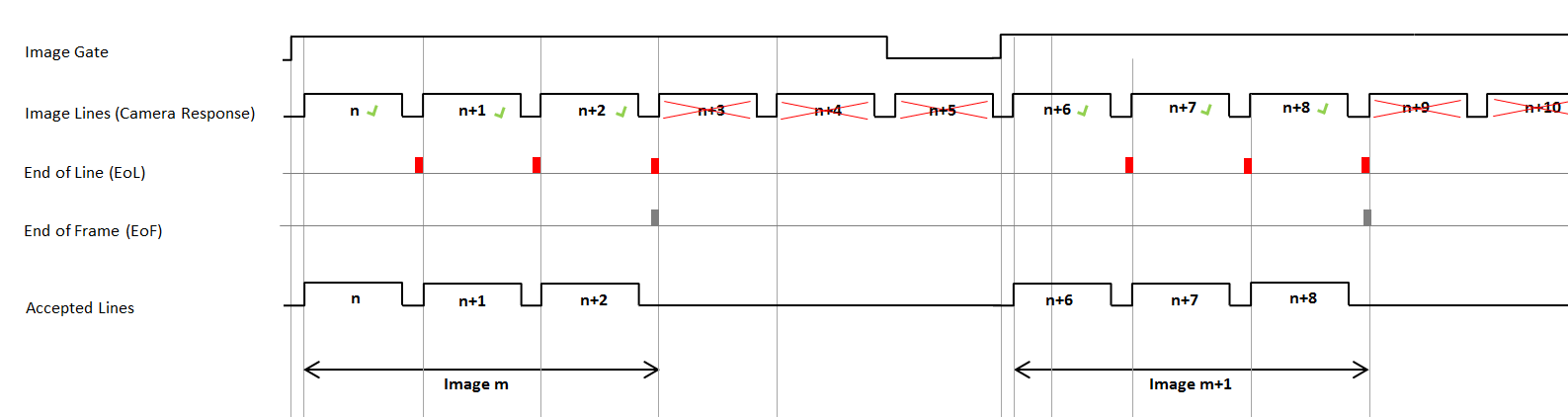

    • 아래 그림의 예시는 MaxGatedHeight = restricted 및 YLength = 3일 때의 동작을 보여줍니다.

ImgTrgInSource
Type dynamic/static 읽기/쓰기 파라미터
Default InSignal0
Range {InSignal0, InSignal1, InSignal2, InSignal3, InSignal4, InSignal5, InSignal6, InSignal7, SoftwareTrigger}

이 파라미터는 이미지 취득을 트리거하는 데 사용되는 신호 소스를 지정합니다. 이는 ImgTriggerMode가 ExternSw_Trigger 또는 ExternSw_Gate로 설정된 경우에만 유효합니다.

ImgTrgInPolarity
Type 동적 읽기/쓰기 매개변수
Default LowActive
Range {LowActive, HighActive}

이 파라미터는 외부 입력 트리거 신호의 극성을 정의합니다.

ImgTrgDelay
Type 동적 읽기/쓰기 매개변수
Default 0
Range {0, 65535}

이 파라미터는 지정된 수의 이미지 라인만큼 이미지 트리거 신호를 지연시킵니다.

FlashEnable
Type 동적 읽기/쓰기 매개변수
Default OFF
Range {OFF, ON}

Flash 출력을 활성화 또는 비활성화합니다. Flash 신호의 펄스 폭은 한 라인 주기와 같습니다.

FlashPolarity
Type dynamic/static 읽기/쓰기 파라미터
Default LowActive
Range {LowActive, HighActive}

이 파라미터는 생성된 Flash 신호의 극성을 정의합니다.

FlashDelay
Type dynamic/static 읽기/쓰기 파라미터
Default 0
Range {0, 4095}

이 파라미터는 외부 트리거 입력을 기준으로 생성된 Flash 신호를 지연할 라인 수를 지정합니다. 따라서 Flash를 외부 트리거 입력에 동기화할 수 있습니다.

Flash 신호의 펄스 폭은 한 라인 주기와 같습니다.

SoftwareTrgPulse
Type 동적/정적 쓰기 파라미터
Default 1
Range {1}

이 파라미터를 1로 설정하면 소프트웨어 트리거가 생성됩니다. 이는 ImgTriggerMode가 외부 트리거 모드로 설정되어 있고 ImgTrgInSource가 SoftwareTrigger로 설정된 경우에만 유효합니다.

SoftwareTrgInput
Type 동적/정적 쓰기 파라미터
Default 0
Range {0, 1}

이 파라미터를 사용하면 이미지 트리거 모드 ExternSw_Gate에 대한 소프트웨어 게이트를 생성할 수 있습니다.

ImgTrgIsBusy
Type 동적/정적 읽기 파라미터
Default 0
Range {0, 1}

ImgTrgIsBusy 파라미터는 이미지 트리거의 사용 중 상태를 나타냅니다. 이미지 트리거가 사용 중일 때 이 파라미터는 현재 이미지가 캡처되고 있음을 나타내기 위해 1로 설정됩니다. 0으로 설정되면 이미지 트리거가 사용 중이 아님을 의미합니다.

CC1output
Type 동적/정적 쓰기 파라미터
Default Exsync
Range {Exsync, ExsyncInvert, Exsync2, Exsync2Invert, Flash, FlashInvert, Gnd, Vcc}

이 파라미터는 CC1 라인(카메라 컨트롤 1)에서 사용할 수 있는 신호를 지정합니다.

CC2output
Type 동적/정적 쓰기 파라미터
Default Exsync
Range {Exsync, ExsyncInvert, Exsync2, Exsync2Invert, Flash, FlashInvert, Gnd, Vcc}

이 파라미터는 CC2 라인(카메라 컨트롤 2)에서 사용할 수 있는 신호를 지정합니다.

CC3output
Type 동적/정적 쓰기 파라미터
Default Exsync
Range {Exsync, ExsyncInvert, Exsync2, Exsync2Invert, Flash, FlashInvert, Gnd, Vcc}

이 파라미터는 CC3 라인(카메라 컨트롤 3)에서 사용할 수 있는 신호를 지정합니다.

CC4output
Type 동적/정적 쓰기 파라미터
Default Exsync
Range {Exsync, ExsyncInvert, Exsync2, Exsync2Invert, Flash, FlashInvert, Gnd, Vcc}

이 파라미터는 CC4 라인(카메라 컨트롤 4)에서 사용할 수 있는 신호를 지정합니다.

ImgTrgDebouncingMaxTime
Type 정적 쓰기 파라미터
Default 65.520 µs
Range [1/DesignClockFrequencyInMhz, 1000000] µs

이 파라미터는 ImgTrgDebouncingTime 파라미터의 최댓값을 정의합니다. 최댓값을 작게 설정하면 디바운싱 Timer을 구현하는 데 필요한 FPGA 리소스가 줄어듭니다.

이 파라미터의 유효 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1 / DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

ImgTrgDebouncingTime
Type 동적/정적 쓰기 파라미터
Default 7/DesignClockFrequencyInMhz µs
Range [1/DesignClockFrequencyInMhz, ImgTrgDebouncingMaxTime] µs

이 파라미터는 유효한 신호로 인식되기 위해 입력 이미지 트리거 신호가 유지되어야 하는 디바운싱 시간을 지정합니다. 디바운싱 시간 내의 빠른 신호 변경은 필터링되어 제외됩니다.

이 파라미터의 유효 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1 / DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

LineTrgDebouncingMaxTime
Type 정적 쓰기 파라미터
Default 65.520 µs
Range [1/DesignClockFrequencyInMhz, 1000000] µs

이 파라미터는 LineTrgDebouncingTime 파라미터의 최대 시간을 지정합니다. 최대값이 작을수록 디바운싱 Timer을 구현하는 데 필요한 FPGA 리소스가 줄어듭니다.

이 파라미터의 유효 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1 / DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

LineTrgDebouncingTime
Type 동적/정적 쓰기 파라미터
Default 7/DesignClockFrequencyInMhz µs
Range [1/DesignClockFrequencyInMhz, LineTrgDebouncingMaxTime] µs

이 파라미터는 입력 라인 트리거 신호가 유효한 것으로 인식되기 위해 유지되어야 하는 디바운싱 시간을 지정합니다. 디바운스 시간 내의 빠른 신호 변화는 필터링됩니다.

이 파라미터의 유효 범위와 허용되는 스텝 크기는 디자인에 구성된 FPGA 클럭 주파수에 따라 다릅니다. 허용되는 스텝 크기는 1 / DesignClockFrequencyInMhz입니다.

DesignClockFrequencyInMhz = MHz 단위의 디자인 내 FPGA 클럭 주파수.

사용 예

TrgBoxLine 오퍼레이터 사용법은 다음 예시와 같습니다:
