Operator SignalEdge

Operator Library: Signal

SignalEdge operator는 입력 신호의 레벨 변화가 감지될 때 1개의 디자인 클록 사이클 동안 펄스를 생성합니다. Edge 파라미터는 감지할 에지의 유형을 지정합니다. 다음 세 가지 설정을 사용할 수 있습니다:

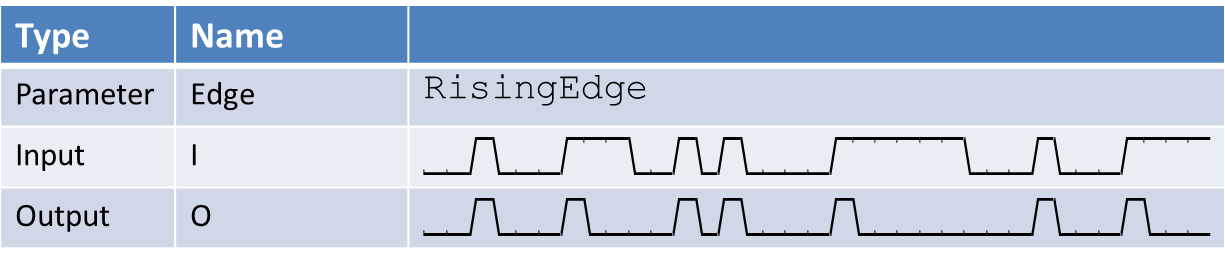

  • Rising:

    입력에서 상승 에지마다 펄스가 생성됩니다.

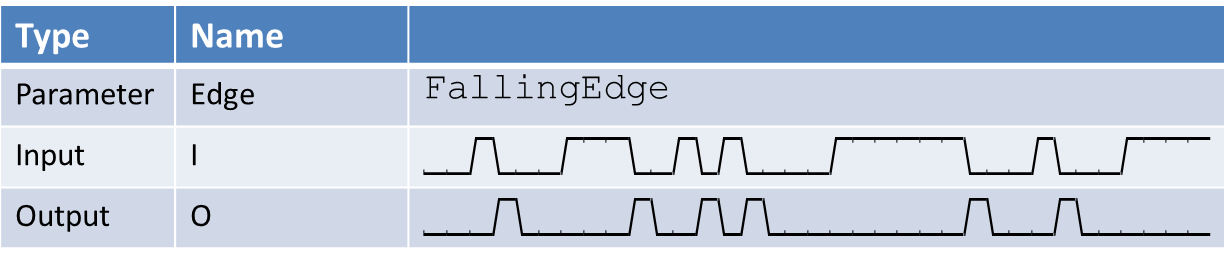

  • Falling:

    입력에서 하강 에지마다 펄스가 생성됩니다.

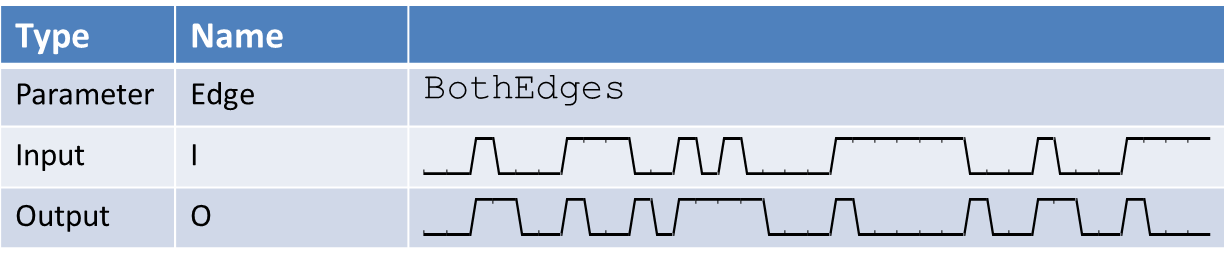

  • Both:

    입력에서 상승 에지와 하강 에지 모두에 대해 펄스가 생성됩니다.

이 operator는 VisualApplets 기능 시뮬레이션에서 제외됩니다.

I/O Properties

Property Value
Operator Type O
입력 링크 I, 신호 데이터 입력
출력 링크 O, signal data output

지원되는 Link Format

Link Parameter Input Link I Output Link O
Bit Width 1 as I
Arithmetic unsigned as I
Parallelism 1 as I
Kernel Columns 1 as I
Kernel Rows 1 as I
Img Protocol VALT_SIGNAL as I
Color Format VAF_GRAY as I
Color Flavor FL_NONE as I
Max. Img Width any as I
Max. Img Height any as I

Parameters

Edge
Type static parameter
Default RisingEdge
Range {RisingEdge, FallingEdge, BothEdges}

이 파라미터는 오퍼레이터가 감지할 에지의 유형을 정의합니다.

사용 예

The use of operator SignalEdge is shown in the following examples:
