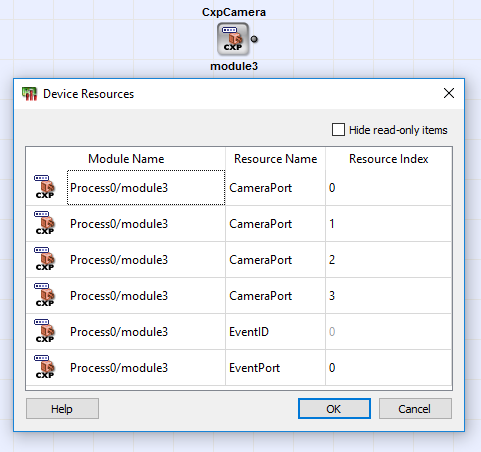

매개변수 ConnectionCount는 CXP 링크로 집계되는 CXP 레인의 수를 정의합니다. 사용되는 연결 포트의 인덱스는 CameraPort 유형의 리소스에 의해 처리됩니다. 포트 리소스의 수는 연결 수와 일치합니다(예: X2: 두 개의 CameraPort 리소스 항목).

하나 이상의 CxpCamera 연산자를 인스턴스화할 때(예: 듀얼 카메라 애플릿의 경우), 동일한 인덱스를 가진 여러 리소스가 사용되거나 소비되는 CameraPort 리소스 소비량이 최대 4개를 초과할 때 리소스 충돌이 발생할 수 있습니다. 이 경우 설계 규칙 검사에서 오류가 보고됩니다.

ResetStatus 매개변수는 카메라 통계, 즉 오류 카운터를 초기화합니다.

매개변수 UsedConnections는 실행 시점에 디스커버리 소프트웨어에 의해 구성된 CXP 레인의 수를 나타냅니다.

매개변수 PacketTagErrorCount는 수신된 패킷 중 CXP 표준에 따라 예상되는 태그와 호환되지 않는 태그를 가진 패킷의 수치를 나타냅니다. 특히, 이 값은 후속 스트림 패킷 태그 열거에서 간격이 관찰될 때 증가합니다. 이 매개변수는 13 비트 폭을 가지며, 비트 [11:0]은 실제 카운터 값을 나타내고 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시되어야 합니다.

이 매개변수는 이미지 헤더 태그, CXP 표준에 따른 예상 태그, 그리고 수신된 태그 사이에서 발생하는 불일치 횟수를 계산합니다. 이 매개변수는 13비트 폭이며, 여기서 비트 [11:0]은 실제 카운터 값을 나타내고, 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시되어야 합니다.

이 매개변수는 스트림 패킷에서 수신된 스트림 ID 값이 이미지 헤더에 지정된 스트림 ID 값과 일치하지 않는 빈도를 계산합니다. 이 매개변수의 비트 폭은 13비트이며, 여기서 비트 [11:0]은 실제 카운터 값을 나타내고, 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시되어야 합니다.

이 매개변수는 이미지 헤더나 라인 마커에서 감지된 오류 중 수정된 개수를 계산합니다. 이 매개변수는 13비트 폭이며, 비트 [11:0]은 실제 카운터 값을 나타내고, 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시되어야 합니다.

이 매개변수는 이미지 헤더나 라인 마커에서 감지된 오류 중, 동일한 바이트 내의 다중 비트 오류로 인해 수정할 수 없었던 오류의 수를 집계합니다. 이 매개변수는 13비트 폭이며, 비트 [11:0]은 실제 카운터 값을 나타내고, 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시 처리되어야 합니다.

이 매개변수는 집계 모드에서 채널 본딩 시 패킷 버퍼 오버플로가 발생하는 빈도를 집계합니다. 이 매개변수는 ConnectionCount = X2 또는 X4인 경우에만 적용됩니다. 이 매개변수는 13비트 폭이며, 비트 [11:0]은 실제 카운터 값을 나타내고, 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시(don't care)로 처리되어야 합니다.

이 매개변수는 4개의 잠재적 CXP 채널 중 어느 채널에서 패킷 버퍼 오버플로가 발생했는지 조회하기 위한 비트 마스크를 구현합니다. 이 매개변수의 너비는 ConnectionCount 매개변수에 따라 달라집니다. X1 모드에서는 이 매개변수의 폭이 1비트이며, X2 모드에서는 이 매개변수의 폭이 2비트이며, X4모드에서는 매개변수 폭이 4비트입니다. 순서는 다음과 같습니다: LSB = 모드에서는 매개변수 폭이 4비트입니다. 순서는 다음과 같습니다: LSB = 가장 낮은 CXP 채널 번호, MSB = 운영자가 할당한 가장 높은 CXP 채널 번호.

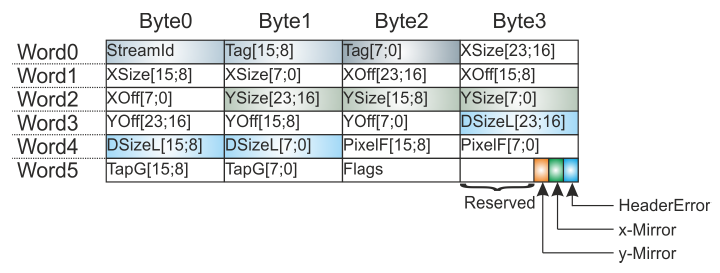

수신된 이미지 헤더에는 스트림이 영역 스캔 (YSize > 0)용인지, 아니면 라인 스캔 (YSize = 0)용인지에 대한 정보가 포함되어 있습니다. 이 매개변수는 마지막으로 유효하게 수신된 스트림 이미지 헤더 정보를 나타냅니다.

이 매개변수는 CXP 스트림 마커와 헤더 또는 라인 마커의 순서가 잘못된 횟수를 집계합니다. 이 매개변수는 13비트 폭이며, 비트 [11:0]은 실제 카운터 값을 나타내고, 비트 [12]는 카운터 오버플로를 나타냅니다. 오버플로 비트가 설정된 경우, 카운터 값은 무시되어야 합니다.

이 매개변수는 연산자 재설정 후 첫 번째 데이터 값이 예상치 못한 경우, 즉, 그 전에 이미지 헤더가 수신되지 않은 오류 상황을 감지합니다. 이러한 상황은 카메라나 프레임 그래버 펌웨어의 구현 오류, 또는 검색 절차에 대한 잘못된 소프트웨어 제어 때문에 발생할 수 있습니다. 또한, 카메라의 하드웨어 결함으로 인해 이론적으로 이러한 상황이 발생할 수도 있습니다.

이 파라미터는 이미지 취득 중 손실되어 VisualApplets 파이프라인으로 전송되지 않은 프레임 수를 카운트합니다. 이미지 헤더에서 에러가 감지되거나 프레임이 다른 프레임과 겹칠 때 프레임이 손실됩니다. 이 파라미터는 25비트 너비이며, [23:0]비트는 실제 Counter 값을 나타내고 [24]비트는 Counter 오버플로를 나타냅니다. 오버플로 비트가 설정되면 Counter 값은 무시해도 됩니다.

이 파라미터는 이미지 취득 중 손상된 프레임을 카운트합니다. 손상된 프레임은 에러 픽셀이 포함된 상태로 VisualApplets 파이프라인으로 전송되는 프레임을 의미합니다. 이 파라미터는 25비트 너비이며, [23:0]비트는 실제 Counter 값을 나타내고 [24]비트는 Counter 오버플로를 나타냅니다. 오버플로 비트가 설정되면 Counter 값은 무시해도 됩니다.
