Operator Library: Hardware Platform
이 오퍼레이터는 CoF(CXP over Fiber) 카메라의 트리거 데이터를 VisualApplets 디자인으로 수신하는 수신기를 제공합니다.
RX 트리거는 CXP 표준에 정의된 트리거 타입을 나타내는 4비트 값입니다. 최대 16가지의 서로 다른 트리거 타입을 정의할 수 있습니다. 수신된 각 트리거 패킷은 오퍼레이터가 0D 데이터 스트림의 4비트 데이터 워드(트리거 타입)를 출력하도록 합니다.
이 오퍼레이터는 CoF 카메라 내의 RX 마스터 레인과 프레임 그래버 연결에 도킹됩니다. 디자인 규칙 검사(DRC)는 해당 카메라 오퍼레이터가 인스턴스화되었는지 확인하고, CoFCamera 및 CoFRxTrigger 오퍼레이터 간의 마스터 레인 선택이 일치하는지 확인합니다. 오류가 발생할 경우 DRC는 오류 메시지를 제공하며, 오퍼레이터는 빨간색 배경 오버레이로 표시됩니다. 인스턴스화 순서는 없으며 CoFCamera와 CoFRxTrigger 모두 원하는 대로 사용할 수 있습니다. 단, DRC를 통과하려면 두 오퍼레이터와 포트에 대한 올바른 매핑이 필요합니다.
| 하드웨어 플랫폼 지원 여부 |
|---|
| imaFlex 2 Dual 100 |
리소스

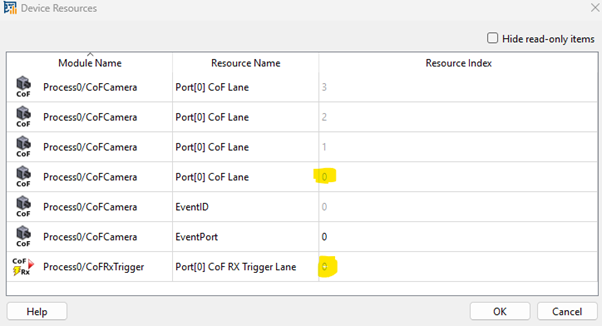

이 오퍼레이터는 FiberConnection 파라미터 설정 값을 읽기 전용 파라미터로 대화 상자에 반영합니다. 메뉴에서 대화 상자를 열면 FPGA 디바이스 리소스를 확인할 수 있습니다. 디바이스 리소스는 읽기 전용입니다.
할당된 포트에 따라 이 리소스는 인덱스 범위가 0에서 3인 Port[0] CoF RX Trigger Lane 또는 Port[1] CoF RX Trigger Lane 타입이 됩니다. 트리거 패킷 전송은 항상 마스터 레인을 통해 실행되므로 오퍼레이터는 항상 하나의 레인만 할당합니다.
| Link Parameter | Output Link O |
|---|---|
| Bit Width | 4 |
| Arithmetic | unsigned |
| Parallelism | 1 |
| Kernel Columns | 1 |
| Kernel Rows | 1 |
| Img Protocol | VALT_PIXEL0D |
| Color Format | VAF_GRAY |
| Color Flavor | FL_NONE |
| Max. Img Width | any |
| Max. Img Height | any |
| FiberConnection | |
|---|---|
| Type | Static Write 파라미터 |
| Default | port_0_lane_0 |
| Range | {port_0_lane_0, port_1_lane_0} |
|
이 파라미터는 카메라가 연결된 QSFP28 포트와 해당 포트의 어떤 레인이 트리거 패킷을 수신할 수 있는 마스터 레인인지를 정의합니다. 4개의 레인이 있는 카메라 구성만 포트 0과 포트 1에서 지원됩니다. 따라서 CoFRxTrigger는 두 포트 모두에서 레인 0만 사용할 수 있습니다. 선택한 QSFP28 포트는 해당 포트의 AppletProperties 오퍼레이터 내 FiberProtocol 파라미터가 DataForwarding이 아닌 CoF로 설정된 경우에만 사용할 수 있습니다. FiberProtocol이 DataForwarding으로 설정된 상태에서 CoFRxTrigger 오퍼레이터가 해당 파이버 포트에 매핑을 시도하면 디자인 규칙 검사(DRC)에서 오류 메시지가 생성됩니다. 이 경우 FiberConnection 파라미터는 충돌 상태(빨간색)로 표시되며, 마우스를 올리면 충돌을 설명하는 빠른 팁 도움말 메시지가 표시됩니다. 하나의 CoFRxTrigger 오퍼레이터만 동일한 레인에서 동일한 하드웨어 QSFP28 포트를 사용할 수 있습니다. 여러 오퍼레이터 간의 매핑은 전체 디자인에서 고유해야 합니다. CoFRxTrigger 오퍼레이터는 동일한 마스터 레인에 CoFCamera 오퍼레이터가 존재할 것으로 예상합니다. 이 조건을 충족하지 않으면 FiberConnection 파라미터가 충돌 상태(빨간색)로 표시되며, 마우스를 올리면 충돌을 설명하는 빠른 팁 도움말 메시지가 표시됩니다. |
|
