VAF_GRAY = FL_NONE

VAF_COLOR = FL_RGB

(Color Format이 VAF_GRAY인 경우 Color Flavor는 FL_NONE이며, Color Format이 VAF_COLOR인 경우 Color Flavor는 FL_RGB입니다.)

CameraID 매개변수는 카메라 오퍼레이터의 펌웨어에 대한 CXP 마스터 포트 ID를 정의하여 자동 CXP 토폴로지 검색(카메라에서 앱릿으로, 앱릿에서 카메라로)을 허용합니다.

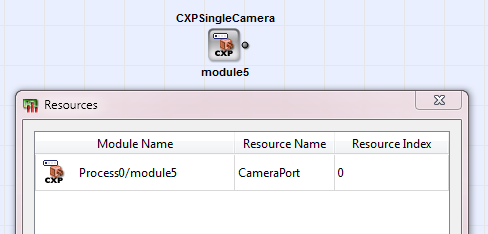

이 매개변수를 사용하여 오퍼레이터에서 직접 ID를 지정할 수 있습니다. 그러나 Resources 대화상자에서 오퍼레이터의 리소스를 지정하는 것이 좋습니다. (Resources 대화상자를 열려면 카메라 오퍼레이터를 강조 표시하고 Design 메뉴에서 Resources 메뉴 항목을 선택하십시오.) 리소스 대화상자 매개변수를 사용하여 CameraID 매개변수가 올바른 마스터 포트로 자동 업데이트됩니다. 다음 예시는 단일 카메라 하나와 듀얼 카메라 하나를 사용하는 경우입니다:

module3(단일 카메라)의 CameraID(CXP 마스터 포트 ID)는 2입니다. module5(듀얼 카메라)의 CameraID(CXP 마스터 포트 ID)는 1입니다.

듀얼 카메라는 2개의 CXP 카메라 포트가 필요합니다. (쿼드 카메라는 4개의 포트가 필요합니다.) 오퍼레이터의 CameraID 파라미터에는 마스터 포트만 반영됩니다.

가능한 개수(최대 4개)보다 많은 CameraPort 리소스를 정의하는 경우(예: 5개의 "CXPSingleCamera" 오퍼레이터를 인스턴스화할 때), 사용 가능한 4개가 이미 모두 점유된 상태에서 마지막으로 CameraPort 리소스를 요청하는 카메라 오퍼레이터는 자신의 CameraID를 -1로 설정합니다. 이 경우 디자인 규칙 검사에서 오류가 보고됩니다.

CameraID 파라미터의 범위는 {-1,0,1,2,3}입니다.

데이터 손실 없이 카메라의 최대 대역폭을 전송할 수 있는 출력 링크 O의 최소 Parallelism을 제공하는 읽기 전용 파라미터입니다. 최소 Parallelism은 자동으로 계산됩니다.

값은 FormatMode 파라미터에서 선택한 Pixel Format에 따라 달라집니다.

FormatMode 파라미터를 동적(dynamic) 파라미터로 정의하는 경우(아래의 FormatMode 파라미터 설명 참조), 발생할 수 있는 가장 작은 최소 Parallelism이 계산됩니다.

연산자가 Parallelism을 두 번 변환하고 이 과정에서 더미 값을 추가할 수 있으므로, 최소 Parallelism으로 인해 더미 픽셀이 생성될 수 있습니다. 이러한 더미 픽셀로 인해 예상되는 출력 이미지 너비는 다음과 같습니다.

Status 파라미터는 카메라 오퍼레이터의 현재 상태를 나타내는 런타임 읽기 전용 파라미터입니다. Bit[0]은 CXP 스트림 패킷 손실 감지를 나타냅니다. Bit[1]은 CXP 스트림 패킷의 단일 바이트 오류 수정을 나타냅니다. Bit[2]는 CXP 스트림 패킷의 다중 바이트 오류 감지를 나타냅니다. Bit[3..6]은 예약되어 있습니다. 이 파라미터는 향후 버전에서 변경될 수 있습니다.

여기서는 수신할 Pixel Format 종류(CXP 사양에 정의됨)를 선택할 수 있습니다. 여기서 선택하는 값에 따라 FormatMode 파라미터에서 선택할 수 있는 Pixel Format이 결정됩니다. 따라서 이 파라미터의 설정은 FormatMode 파라미터에 직접적인 영향을 미칩니다. 아래의 FormatMode 파라미터 문서도 참조하십시오.

이 파라미터는 FormatType 파라미터에서 선택한 포맷 유형에 속하는 모든 Pixel Format(CXP 사양에 정의됨)을 제공합니다.

여기서 선택할 수 있는 Pixel Format은 FormatType 파라미터의 설정에 따라 달라집니다. 따라서 항상 전체 값 범위 중 사전 설정된 일부 페이로드만 사용할 수 있습니다.

다른 Pixel Format 세트를 가져오려면 FormatType 파라미터의 설정을 변경하십시오. 또한 위의 FormatType 파라미터 문서를 참조하십시오.

구체적으로, FormatType 파라미터의 다음 설정은 FormatMode 파라미터에서 다음과 같은 Pixel Format을 제공합니다.

FormatType == GRAY: {Mono8, Mono10, Mono12, Mono14, Mono16, BayerGR8, BayerGR10, BayerGR12, BayerGR14, BayerGR16, BayerRG8, BayerRG10, BayerRG12, BayerRG14, BayerRG16, BayerGB8, BayerGB10, BayerGB12, BayerGB14, BayerGB16, BayerBG8, BayerBG10, BayerBG12, BayerBG14, BayerBG16}

FormatType == RGB: {RGB8, RGB10, RGB12, RGB14, RGB16}

FormatType == RGBA: {RGBA8, RGBA10, RGBA12, RGBA14, RGBA16}

FormatType == RAW: {Raw} Pixel format Raw has a fix bit width of 32Bit. The data are interpreted as received .

이 파라미터를 동적 파라미터로 사용할지 정적 파라미터로 사용할지 결정할 수 있습니다. Parameter Type 열에서 선택하십시오:

TxTriggerPacketMode 파라미터를 사용하면 프레임 그래버와 카메라를 연결하는 CXP 케이블의 대역폭을 늘릴 수 있습니다. 대역폭 증가는 카메라 트리거 신호 해석을 약간 수정하여 달성됩니다.

이 기능은 해당 기능을 지원하는 특정 카메라에서만 사용할 수 있습니다. 자세한 내용은 현지 대리점 또는 Basler 지원 부서에 문의하십시오.

TxTriggerPacketMode 파라미터는 두 가지 값(CxpStandard, RisingEdgeOnly)을 허용합니다.

TxTriggerEventCount 파라미터는 카메라로 전송된 트리거 에지 이벤트의 수를 나타냅니다.

TxTriggerAcknowledgementCount 파라미터는 (이전에 전송된 트리거 에지 패킷에 대한 응답으로) 카메라가 전송한 트리거 확인 패킷 중 프레임 그래버가 수신한 패킷 수를 나타냅니다.

오퍼레이터가 TriggerI 포트의 두 트리거 에지 간 거리가 최소 에지 주파수를 위반하는 것을 감지하면, 카메라 오퍼레이터가 이 파라미터를 1로 설정합니다. 최소 에지 주파수는 모든 microEnable 5 플랫폼에서 550 ns(나노초)입니다. 이 파라미터는 읽힐 때까지 값을 유지합니다. 읽은 후 파라미터가 값을 업데이트합니다. 주파수 제어는 영구적으로 실행되며 파라미터의 읽기 상태에 영향을 받지 않습니다.
