선명도 표시기#
작동 원리#
Sharpness Indicator는 현재 이미지 영역의 선명도를 측정합니다. 이 영역을 Sharpness ROI라고 합니다. 필요에 따라 크기와 위치를 조정할 수 있습니다.
선명도를 측정하기 위해 Sharpness Indicator는 이미지의 에지를 평가합니다. 색상이나 밝기 또는 둘 다에 강한 대비가 있는 경우 에지가 선명한 것으로 인식됩니다. 경험상 초점이 잘 맞은 이미지에는 선명한 에지가 더 많습니다.
Sharpness Indicator를 사용하여 카메라 렌즈의 초점을 맞출 때 최상의 결과를 얻으려면 ISO 12233 테스트 차트와 같이 대비가 풍부한 테스트 차트를 사용하십시오.
Sharpness Indicator를 사용한 렌즈 초점 조절#
Sharpness Indicator 창을 열거나 닫으려면 툴바에서 Sharpness Indicator 아이콘을 클릭하십시오.

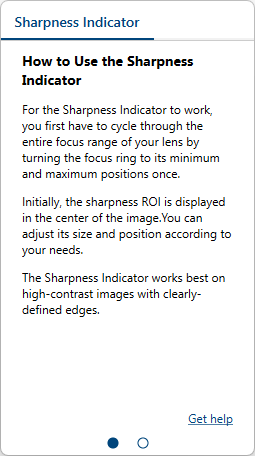

Sharpness Indicator의 첫 번째 페이지가 열립니다.
렌즈 초점을 맞추는 방법:
- 사용 환경에 카메라를 설치합니다.
이상적으로는 대비가 높고 에지가 명확하게 정의된 테스트 차트를 사용하십시오. 카메라와의 거리는 의도한 대상 물체/장면과 거의 같아야 합니다. 조명 조건도 실제 작업 조건과 유사해야 합니다. - Sharpness Indicator 창을 엽니다.
- 카메라를 Open하고 연속 이미지 취득을 시작합니다.
이미지 중앙에 선명도 ROI가 표시된 이미지 창이 열립니다. - 선택 사항: 필요한 경우 선명도 ROI를 조정합니다.
테스트 차트 대신 실제 대상 물체/장면을 사용하는 경우 이미지의 특정 영역에 초점을 맞추거나 더 크거나 작은 선명도 ROI가 필요할 수 있습니다.
선명도 ROI를 원래 설정으로 되돌리려면 이미지를 마우스 우클릭한 다음 Reset Sharpness ROI를 클릭하십시오. - 렌즈의 포커스 링을 최소 및 최대 위치로 한 번씩 돌립니다.
그러면 Sharpness Indicator 창의 디스플레이가 변경되는 것을 확인할 수 있습니다. - Sharpness Indicator가 100%를 나타낼 때까지 포커스 링을 천천히 돌립니다.
팁#
더 나은 결과를 얻으려면 다음을 시도해 보십시오.
- 대비가 높고 에지가 명확하게 정의된 대상, 이상적으로는 ISO 12233 테스트 차트 등의 테스트 차트를 사용하십시오.
- 이미지 노출이 잘 된 상태로 작업하십시오. 최적의 밝기를 위해 gain과 exposure time을 조정하십시오. 또는 automatic image adjustment 기능을 사용하십시오.
- 예를 들어 gain을 낮추어 이미지의 노이즈를 최소화하십시오.
- 가능하면 낮은 f/ 번호에 해당하는 큰 조리개를 사용하십시오.
- 카메라로부터 여러 거리에 걸쳐 대비가 좋은 장면은 피하십시오. ROI를 조정하여 카메라로부터 원하는 거리만 선택하십시오.
- ROI를 조정한 후 Sharpness Indicator 창에서 Reset을 클릭하여 선명도 측정을 새 선택 항목으로 재설정합니다.
- 소프트웨어가 가능한 많은 단계를 분석할 수 있도록 포커스 링을 천천히 돌리십시오.
- 포커스 링을 돌리는 동안 이미지의 선명도에 부정적인 영향을 미칠 수 있으므로 카메라를 움직이지 마십시오.
- 결과를 판단하기 전에 포커스 링을 한 바퀴 완전히 돌려야 합니다.
