Bandwidth Manager#
Bandwidth Manager는 Windows 및 Linux 버전의 pylon Viewer에서만 사용할 수 있습니다. Tools 메뉴를 통하거나 Devices 창에서 카메라를 마우스 오른쪽 버튼으로 클릭하여 Bandwidth Manager를 열 수 있습니다.
정보
Bandwidth Manager는 1GigE, 5GigE 및 10GigE 네트워크 어댑터를 지원합니다. 사용 가능한 대역폭을 확인하고 카메라 간에 이에 따라 분배할 수 있습니다.
단일 컴퓨터에 둘 이상의 카메라를 연결하는 경우 카메라가 사용 가능한 대역폭을 두고 서로 경쟁하기 때문에 성능 문제가 발생할 수 있습니다. 이러한 충돌을 방지하려면 Bandwidth Manager를 사용하십시오. 한눈에 다음과 같은 정보를 확인할 수 있습니다:
- 시스템에 설치된 USB 3.0 호스트 컨트롤러와 GigE 네트워크 어댑터 및 이에 연결된 카메라
- USB 3.0 호스트 컨트롤러별 사용 가능한 총 대역폭(대략적인 값)
- 카메라에서 전송되고 컴퓨터에서 수신된 데이터 양
- 카메라에서 전송되고 컴퓨터에서 수신된 초당 프레임 수(fps)
- 촬영된 총 이미지 수
- 전송 오류 수(예: 불완전하고 누락된 이미지)
이 정보를 바탕으로 Bandwidth Manager를 사용하여 연결된 카메라의 대역폭 소비를 최적화할 수 있습니다.

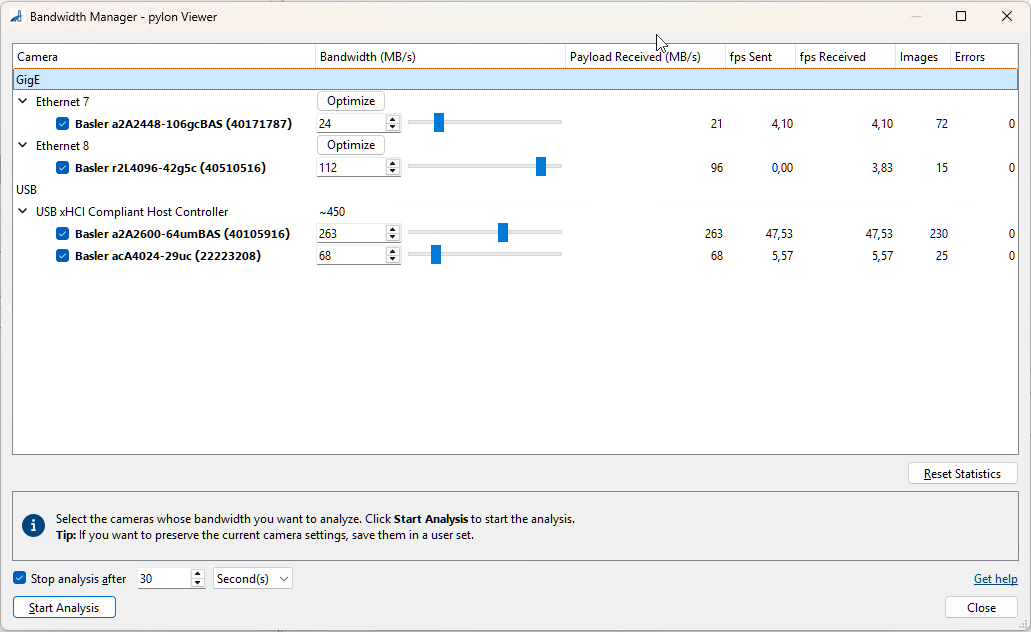

Bandwidth Manager 개요#
Bandwidth Manager 대화상자에는 컴퓨터의 모든 USB 3.0 호스트 컨트롤러와 GigE 네트워크 어댑터 및 각각에 연결된 카메라가 나열됩니다. 이를 통해 USB 3.0 호스트 컨트롤러 또는 네트워크 어댑터에서 사용 가능한 총 대역폭의 일부를 각 카메라에 할당할 수 있습니다. 이런 식으로 카메라에 실제로 필요한 만큼의 대역폭만 할당하여 다른 장치를 위한 리소스를 확보할 수 있습니다.
USB 3.0 카메라: Bandwidth (MB/s) 열에는 카메라가 연결된 USB 3.0 호스트 컨트롤러에서 사용할 수 있는 대역폭도 나열됩니다. 이는 사용 가능한 최대 대역폭의 대략적인 값입니다.
GigE 카메라: 각 네트워크 어댑터에 Optimize 버튼이 있습니다. 이 버튼을 클릭하면 이 네트워크 어댑터에 있는 모든 선택된 카메라의 대역폭을 최적화할 수 있습니다. 버튼을 활성화하려면 카메라를 하나 이상 선택해야 합니다.
GigE 카메라가 컴퓨터에 연결되어 있고 처음으로 Bandwidth Manager를 여는 경우 단일 단계로 모든 GigE 카메라를 최적화할 수 있는 대화상자가 열립니다.
최적화에는 Packet Size 및 Inter-Packet Delay 설정 조정이 포함됩니다. 스위치 등을 통해 둘 이상의 카메라가 네트워크 어댑터에 연결된 경우 사용 가능한 대역폭이 선택된 모든 카메라 간에 공유됩니다.
카메라 설정을 직접 변경하려면 Features - All 창으로 이동하십시오. ROI 크기, Pixel Format 등 대역폭 소비에 영향을 주는 여러 카메라 설정이 있으므로 참고하시기 바랍니다.
대역폭 소비 최적화#
시스템 성능을 최적화하려면 현재 상황을 분석하는 것부터 시작하십시오. 개요를 파악한 후에는 대역폭 소비를 미세 조정할 수 있습니다. 각 카메라에 할당된 대역폭을 실시간으로 변경할 수 있으므로 여러 장치 간의 완벽한 균형을 매우 쉽게 찾을 수 있습니다.
대역폭 소비를 최적화하려면:
- 분석하려는 카메라의 연속 이미지 취득 및 모든 녹화를 중지합니다.
- Bandwidth Manager를 엽니다.
- 대역폭을 분석할 카메라를 선택합니다.
-
Start Analysis를 클릭합니다.
카메라 오른쪽에 있는 열에 데이터가 채워집니다. Images 열에서 촬영된 총 이미지 수를 확인할 수 있습니다. 완전히 전송되지 않았거나 완전히 누락된 이미지가 있는 경우 Errors 열에 나열됩니다.
분석이 진행되는 동안 스핀 박스나 그 옆의 슬라이더를 사용하여 특정 카메라에 사용할 수 있는 대역폭을 변경할 수 있습니다. 변경 사항의 영향이 표시되는 데이터에 즉시 반영됩니다.정보
대역폭 값은 카메라가 초과할 수 없는 사용 가능한 상한선입니다. 따라서 카메라가 전체 대역폭을 활용하고 있지 않는 경우 대역폭을 변경해도 눈에 띄는 영향이 없습니다. 카메라가 더 이상 프레임 레이트를 달성할 수 없을 정도로 대역폭을 낮추는 경우에만 Payload Received (MB/s) 값이 떨어지는 것을 확인할 수 있습니다. 페이로드 값은 동시에 전송되는 오버헤드가 포함되지 않으므로 일반적으로 사용 가능한 대역폭보다 낮습니다.
-
결과가 만족스러우면 Stop Analysis를 클릭합니다.
Bandwidth Manager 대화상자에 선택한 카메라의 현재 대역폭이 표시됩니다. 다른 응용 프로그램에서 사용하기 위해 이를 메모해 둘 수 있습니다.
분석을 수동으로 중지하는 대신 Stop analysis after 옵션을 선택하고 분석이 자동으로 중지되는 시간을 지정할 수 있습니다. 이는 더 오랜 기간 동안 데이터를 수집하려는 경우에 유용합니다.정보
가독성을 높이기 위해 Bandwidth Manager 대화상자에서 대역폭은 MB/s 단위로 제공됩니다. 카메라에 따라 이는 Device Control 범주의 Device Link Throughput Limit 값 또는 Device Transport Layer 범주의 Device Current Throughput 값에 해당합니다. 이 두 값은 모두 B/s 단위로 제공됩니다.
-
선택 사항: 현재 카메라 설정을 user set에 저장하여 유지합니다. 그렇지 않으면 카메라 연결을 해제할 때 대역폭 구성을 다시 수행해야 합니다.
