방열판 및 압축 공기 쿨러(ace 2, racer 2 S)#
냉각 장치는 애플리케이션으로 인해 카메라 모델 항목의 "환경 요구 사항" 섹션에 지정된 최대 작동 온도를 초과하는 경우에만 설치해야 합니다. 카메라 항목은 Area and Line Scan Cameras 섹션에서 확인할 수 있습니다.
다음 방열판을 사용할 수 있습니다.
- ace 2 및 racer 2 S 카메라용: 방열판 및 방열판 HP
- ace 2 IP67 카메라용: 방열판(ace 2 IP67) 항목을 참조하십시오.

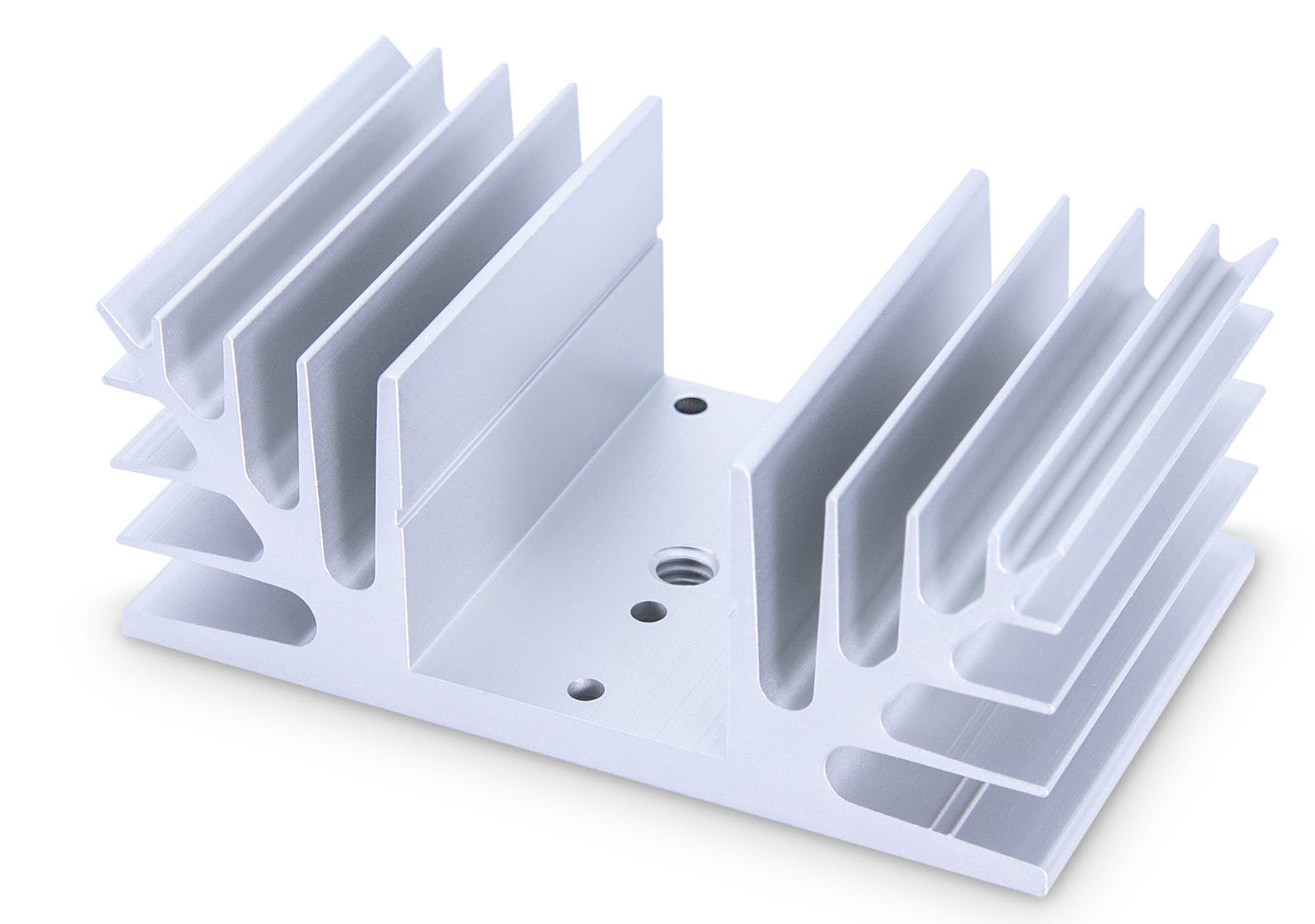

방열판#
- 주문 번호: 2200000998
- 방열판은 카메라에 부착하기 위한 세 개의 나사와 함께 제공됩니다.
기술 도면#
물리적 사양#
| 치수 | 기술 도면 참조 |
| 재질 | 투명 아노다이징 알루미늄 |
| 열저항 | 2.1 K/W |
| 나사 | M3 × 5 mm, A2 |
일반 정보#
| RoHS 규정 준수 | Yes |
| 품질 보증 | 3년 |
방열판 HP#
- 주문 번호: 2200002955
- 방열판은 카메라에 부착하기 위한 세 개의 나사와 함께 제공됩니다.
기술 도면#
물리적 사양#
| 치수 | 기술 도면 참조 |
| 재질 | 투명 아노다이징 알루미늄 |
| 열저항 | 1.3 K/W |
| 나사 | M3 × 6 mm, A2 |
일반 정보#
| RoHS 규정 준수 | Yes |
| 품질 보증 | 3년 |

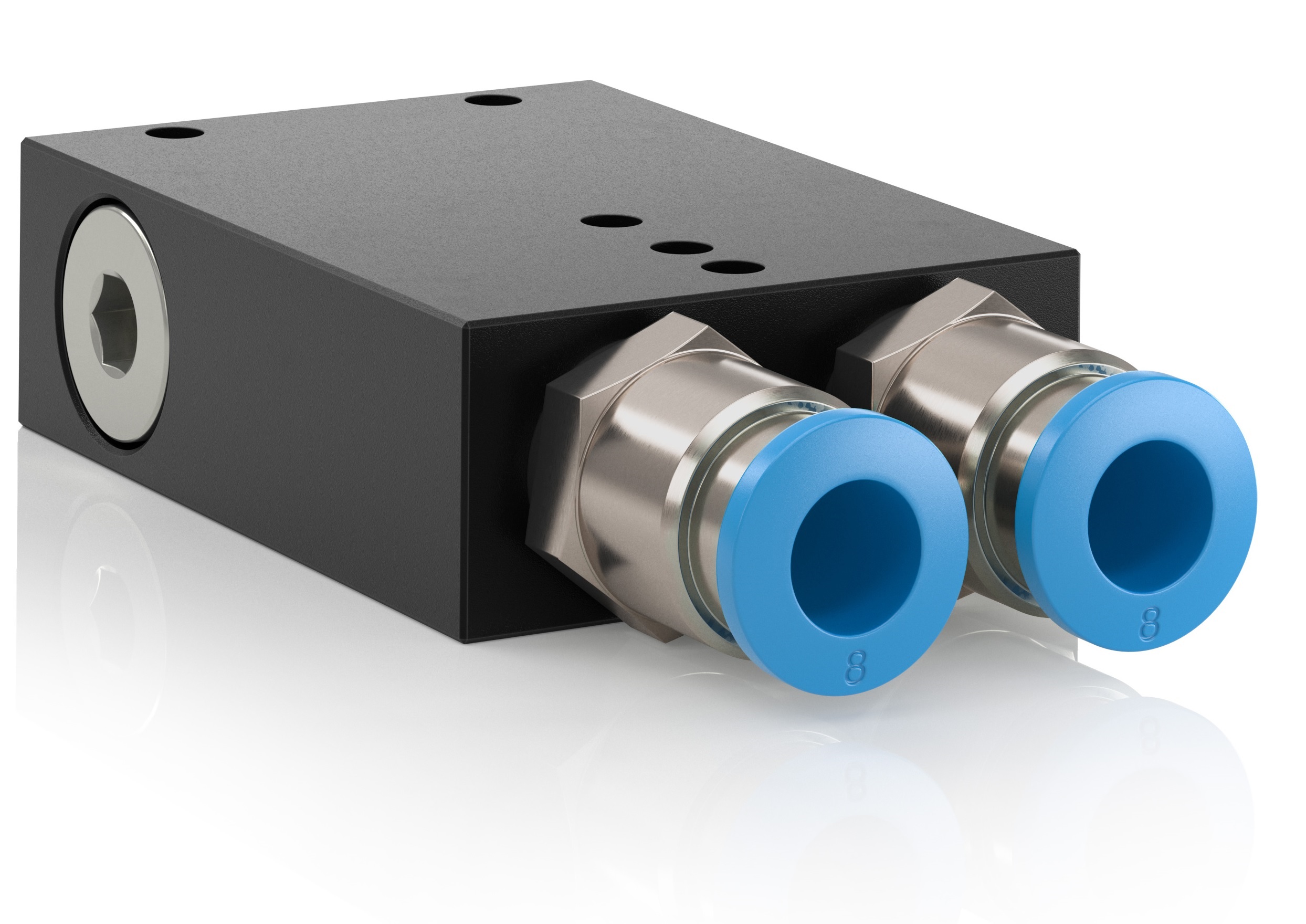

압축 공기 쿨러#
- 주문 번호: 2200002384
- 압축 공기 쿨러는 카메라에 부착하기 위한 세 개의 나사와 함께 제공됩니다.
정보
압축공기 쿨러는 압축공기를 사용하여 바로 작동할 수 있는 상태로 공급됩니다. 냉각 매체로 물을 사용하려면 작동 전에 푸시인 피팅에 설치된 씰링 링을 Festo 씰링 링 OL‑1/8로 교체하십시오.
기술 도면#
물리적 사양#
| 치수 | 위의 기술 도면 참조 |
| 재질 | 검은색 아노다이징 알루미늄 |
| Max. Operating Pressure | 12 bar |
| 인터페이스 | 압축공기 호스용 공압 플러그인 연결부 2개(Ø8 mm) 연결 나사선 2개, G 1/8" |
| 나사 | M3 × 16 mm, A2 |
일반 정보#
| 품질 보증 | 3년 |
카메라, 설치 및 방열 제공에 대한 자세한 내용은 다음 항목을 참조하십시오.
- Basler ace 2 카메라 항목
- Basler racer 2 S 카메라 관련 주제
- GigE cameras, GMSL cameras, USB 3.0 cameras 또는 CoaXPress cameras 하드웨어 설치 주제
- 방열 제공 항목
