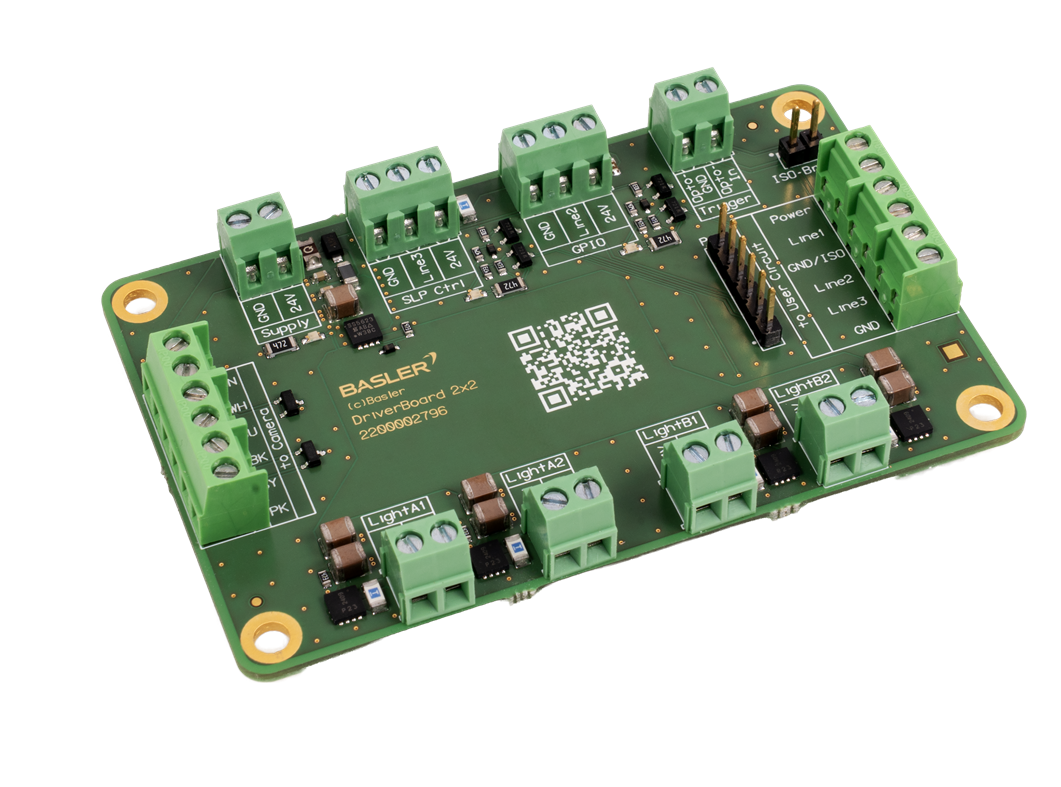

Driver Board 2x2#
정보
Driver Board 2x2는 다음 카메라 모델에 적합합니다.
- ace
- boost R
- racer 2 S
다른 Basler 카메라를 사용할 수도 있습니다. 이 경우 아래에 표시된 회로도를 참조하십시오.
| Driver Board 2x2 | |
|---|---|
| 주문 번호 | 2200002796 |
주요 기능#
- 총 최대 240W의 피크 조명 전력을 제공하는 4개 드라이버 채널
- 편리한 나사형 단자 커넥터
- GPIO 및 포토커플러 입력 라인
기계적 사양#
| Size (L x W x H) | 86 x 54 x 14 mm |
| 중량 | 34 g |
전기적 사양#
입력 사양#
| 기능 | 라인 | Status | 최소 전압 (VDC) | 최대 전압 (VDC) |
|---|---|---|---|---|
| 공급 전압 | - | - | 12a | 24 |
| Opto-Coupled I/O Input Line | Line 1 | Low High | 0 2.2 | 1.1 24 |
| General Purpose I/O (GPIO) Line | Line 2 | Low High | 0 2 | 0.8 24 |
| General Purpose I/O (GPIO) Line | Line 3 | Low High | 0 2 | 0.8 24 |
-
최소 전압은 연결된 부품 및 부하에 따라 다를 수 있습니다.
회로도#
다음 도면은 Driver Board 2x2의 회로도를 보여줍니다.
환경 사양#
| Operating Temperature | 0–55 °C (32–131 °F) |
| Storage Temperature | -20–70 °C(-4–158 °F) |
| Humidity | 상대 습도 20–80%, 비응축 |
일반 정보#
| 적합성 | CE (RoHS 포함), UKCA, FCC, KC |
| 보증 | 3년 |
사용 사례#
사용 사례 1 - Line Status 감지#
전용 라인 센서가 장착된 Driver Board 2x2를 사용하여 생산 라인 또는 컨베이어 시스템의 다양한 상태를 확인하고 감지합니다.
사용 사례 2 - 트리거 시스템#
Line 2의 외부 Trigger Source(예: 광센서, 푸시 버튼 또는 PLC)를 사용하여 Driver Board 2x2로 이미지 취득을 시작합니다.
사용 사례 3 - 심플 라이트#
Line 3을 통해 카메라의 노출과 조명(예: 내부 제어가 없는 24 V LED 패널)을 동기화합니다.
