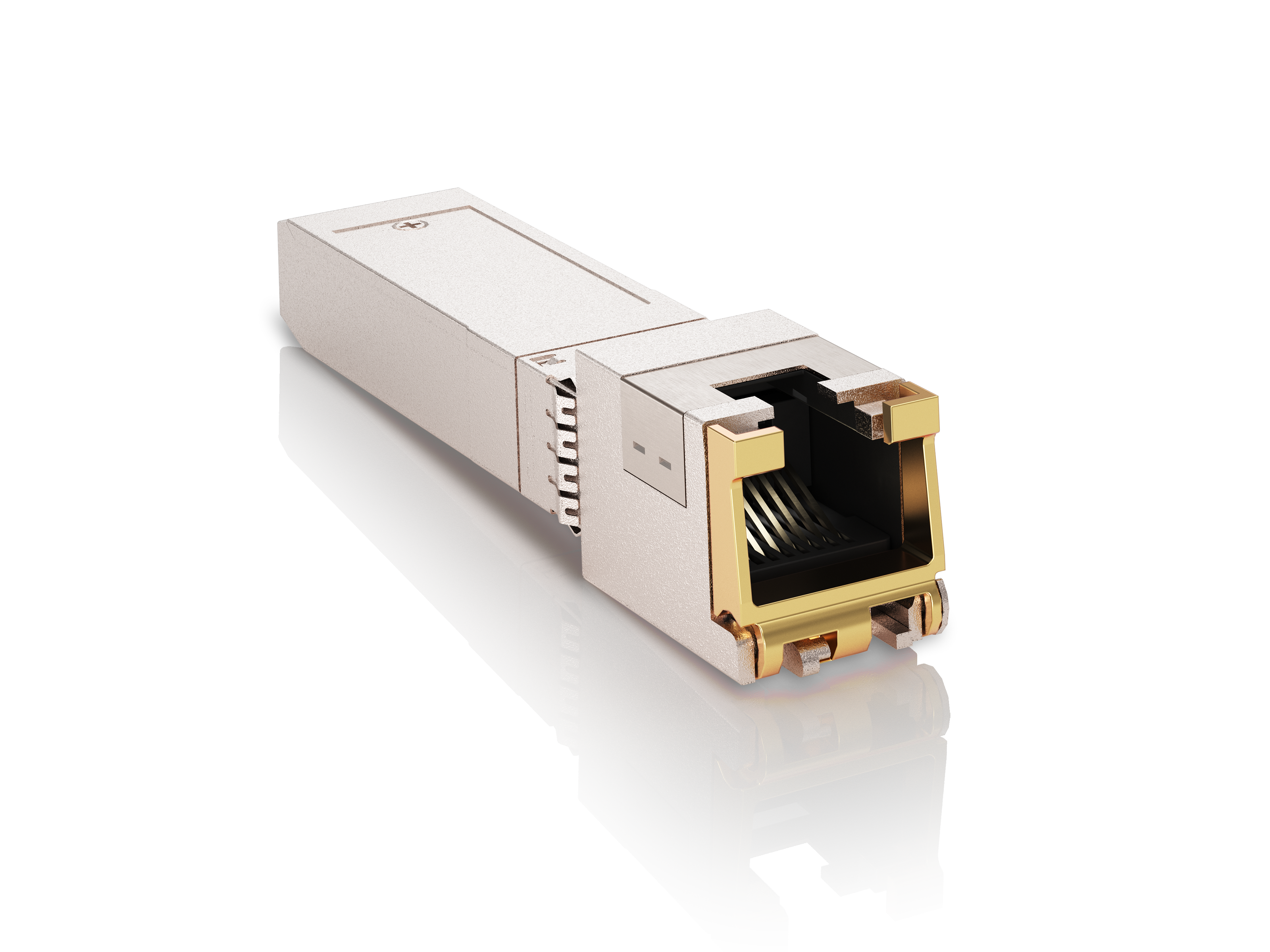

Basler Module 10GBASE-T, Copper-to-SFP+#
정보
이 모듈은 다음 인터페이스 카드 및 케이블과 호환됩니다.
일반 사양#
| 2200003062 | |
|---|---|
| Order Number | 2200003062 |
| 이더넷 포맷 | 10GBASE-T, 5GBASE-T, 2.5GBASE-T, 1000BASE-T |
| 트랜시버 | 전이중 구리 PHY |
| 데이터 전송 속도 | 1 ~ 10 Gb/s |
| 호스트 인터페이스 | SFP+ / SGMII |
| 네트워크 인터페이스 | RJ-45 |
| 최대 케이블 길이 | Cat 5e: 30 m (1000BASE-T) Cat 6a: 30 m (10GBASE-T) |
| 케이블 유형 | 연선 구리(Cat 5e / Cat 6 / Cat 6a) |
| 소비 전력 | 최대 1.2 W |
| 폼 팩터 | 핫플러그 지원 SFP+ |
| 작동 케이스 온도 | 0 °C ~ +65 °C |
| 공급 전압 | 3.3 V |
| 적합성 | RoHS, 무연, SFP+ MSA (SFF-8431, SFF-8432), SFF-8472, IEEE 802.3an, IEEE 802.3bz, IEEE 802.3ae |
| ESD (인체 모델) | 고속 핀의 경우 1 kV, 기타 모든 전기 입력의 경우 2 kV(MIL-STD-883, Method 3015.4 / JESD22-A114-A, HBM). 취급 시 표준 ESD 주의 사항이 계속 적용됩니다. 모듈은 ESD 보호 포장 상태로 배송되므로 ESD 보호 작업장에서만 포장을 풀고 다루십시오. |
기계적 치수#
RJ-45 커넥터#
네트워크 인터페이스는 연선 구리 이더넷용 표준 RJ-45 리셉터클입니다. 트랜시버 모듈은 자동 교섭(auto-negotiation)을 통해 10GBASE-T, 5GBASE-T, 2.5GBASE-T 및 1000BASE-T를 지원합니다. 기본적으로 트랜시버 모듈은 기본 마스터 모드에서 전이중 디바이스로 작동합니다. 자동 MDI/MDI-X 크로스오버 감지가 활성화되어 있으며, 외장 크로스오버 케이블은 필요하지 않습니다.
성능 사양#
Absolute Maximum Ratings#
다음 값은 절대 최대 정격(손상 임계값)입니다. 다른 모든 매개변수가 권장 작동 조건을 유지하더라도 단일 한계를 초과하면 모듈이 즉시 파손될 수 있습니다.
| Parameter | 최소 | Typical | 최대 | 단위 |
|---|---|---|---|---|
| 전원 공급 전압 (3.3 V) | — | — | 4 | V |
| 보관 온도 (비응축) | -40 | — | 85 | °C |
| 전원이 켜진 상태의 케이스 온도 범위 (비응축) | -5 | — | 65 | °C |
| 상대 습도 | 5 | — | 95 | % |
| 고속 핀의 정전기 방전 전압 (인체 모델) | — | — | 1000 | V |
| 기타 핀의 정전기 방전 전압 (인체 모델) | — | — | 2000 | V |
권장 작동 조건#
| Parameter | 최소 | Typical | 최대 | 단위 |
|---|---|---|---|---|
| 데이터 전송 속도 | 1 | — | 10 | Gb/s |
| 3.3 V 공급 전압 | 3.13 | 3.3 | 3.47 | V |
| 케이스 온도 | 0 | — | 65 | °C |
| 소비 전력 | — | — | 1.2 | W |
| Supply Current | 320 | — | 375 | mA |
| 돌입 전류 | — | — | 30 | mA |
| 전송 거리(Cat 5e) | — | — | 30 | m |
| 전송 거리(Cat 6a) | — | — | 30 | m |
| 클럭 허용 오차 | — | — | ±50 | ppm |
정보
권장되는 10GigE Interface Card, 2-CH, SFP+를 사용하여 작동할 경우, 트랜시버 모듈의 소비 전력은 최대 1.2 W입니다. 이 값은 SFP MSA 사양에 정의된 Power Level II 범위 내에 있습니다.
안전 및 취급#
정보
SFP+ 구리 모듈은 삽입 횟수가 제한되어 있습니다. 최대 삽입/제거 횟수에 대해서는 호스트 시스템의 사양을 따르십시오.
정보
인터페이스 카드의 SFP+ 포트에 트랜시버 모듈을 삽입하십시오. 트랜시버 모듈의 RJ-45 커넥터를 Basler Cable GigE, Cat6a, RJ45 sl hor/RJ45, S와 같은 적합한 이더넷 케이블에 연결하십시오.
추가 정보#
트랜시버를 GigE 시스템에 연결하기 전에 카메라 모델에 대한 문서를 읽으십시오. 카메라 문서는 Area and Line Scan Cameras 섹션에서 확인할 수 있습니다.
카메라 설치 방법은 Hardware Installation (GigE Cameras) 문서에 설명되어 있습니다.
네트워크 구성에 대해서는 Network Configuration (GigE Cameras) 문서를 참조하십시오.
10GigE Interface Card, 2-CH, SFP+ 및 이 트랜시버 모듈을 사용하여 GigE 시스템을 설정하기 위한 설치 지침은 Hardware Installation (GigE Cameras) 문서에 설명되어 있습니다.
