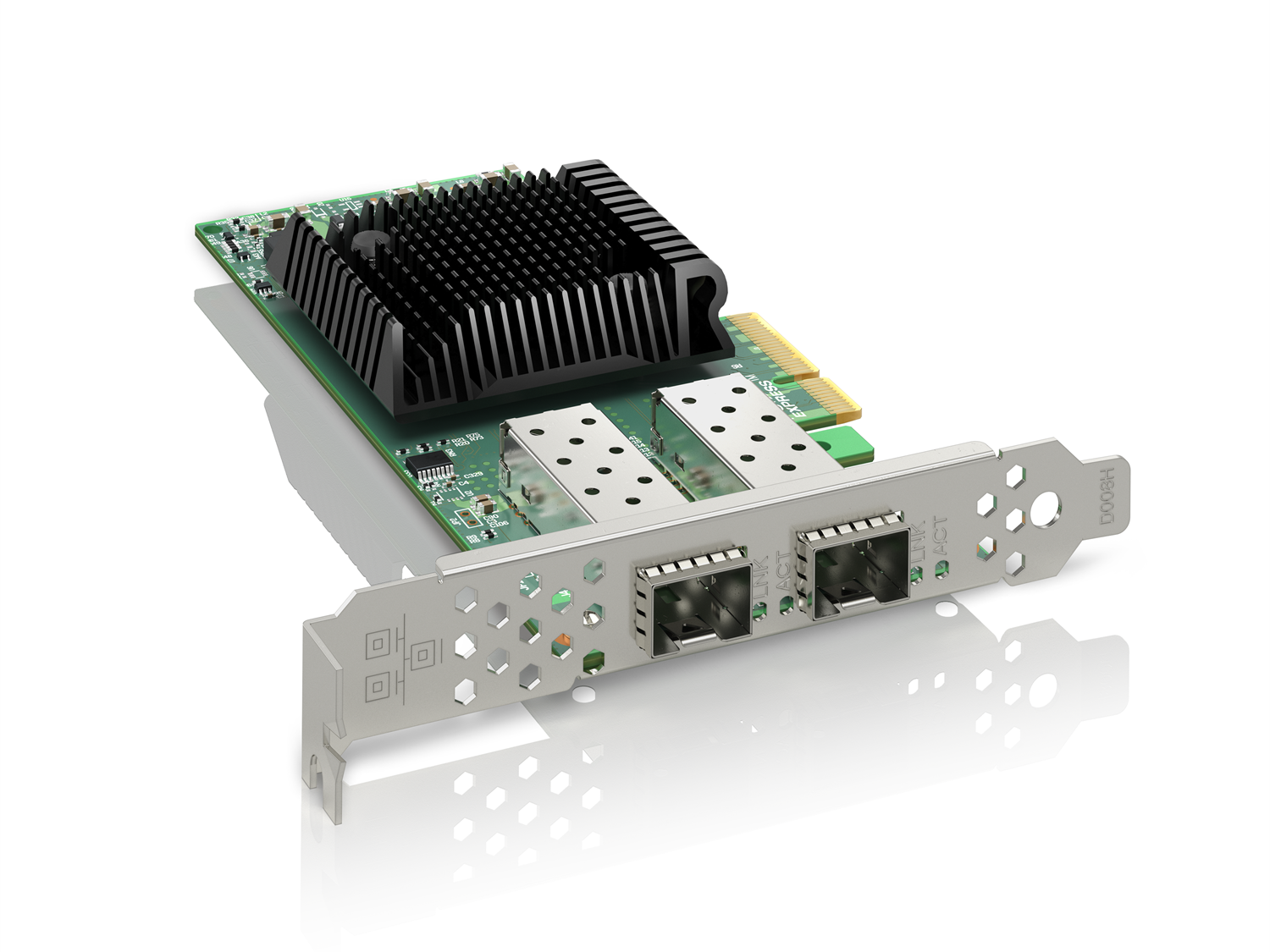

Basler 10GigE Interface Card, 2-CH, SFP+#
정보
GigE Vision 3.0(GEV 3.0)의 GVRSP 스트리밍 모드에는 RDMA(Remote Direct Memory Access) 지원이 필요합니다.
Windows에서 인터페이스 카드는 기본 드라이버에 의해 RDMA 기능이 없는 표준 네트워크 어댑터로 인식됩니다. Basler 10GigE Interface Card, 2-CH, SFP+의 RDMA 기능을 활성화하려면 WinOF-2 드라이버 패키지의 WinOF-2 드라이버를 10GigE 인터페이스 카드에 설치해야 합니다.
Linux에서는 일반적으로 인터페이스 카드가 Linux 커널에 의해 기본적으로 지원됩니다(예: mlx5 드라이버를 통해).
Basler 10GigE Interface Card, 2-CH, SFP+의 RDMA 기능을 활성화하려면 RDMA Verbs 라이브러리(libibverbs.so)와 RDMA Connection Manager 라이브러리(librdmacm.so)가 설치되어 있는지 확인하십시오. 시스템에 설치되어 있지 않은 경우 설치하십시오.
정보
인터페이스 카드는 다음 트랜시버 모듈과 호환됩니다:
Transceiver 10GBASE-T, Copper-to-SFP+ (주문 번호 2200003062)
트랜시버 모듈을 인터페이스 카드의 SFP+ 포트에 삽입하십시오. 트랜시버 모듈의 RJ-45 커넥터를 Basler Cable GigE, Cat6a, RJ45 sl hor/RJ45, S와 같은 적합한 이더넷 케이블에 연결하십시오.
주요 기능#
- GigE Vision에 대해 검증됨
- 1 Gbps 및 10 Gbps 링크 속도를 지원하는 듀얼 SFP+ 포트
- RDMA(Remote Direct Memory Access)
- SR-IOV(Single Root I/O Virtualization)
- IEEE 1588 Precision Time Protocol (PTP)
- PXE/UEFI 네트워크 부팅 지원
- 식별을 간소화하기 위해 Basler가 할당한 MAC 주소 범위 사용
일반 사양#
| 10GigE Interface Card, 2-CH, SFP+ | |
|---|---|
| 주문 번호 | 2200003069 |
| 이더넷 컨트롤러 | Mellanox ConnectX-4 |
| 포트 수 | 2 |
| 포트 | SFP+ |
| 데이터 속도 | 포트당 1 Gbps / 10 Gbps |
| 추가 로우 프로파일 브래킷 | 예 |
| PCIe 버전 및 레인 | 3.0 x4 |
| 지원되는 표준 | IEEE 802.3ae (10 Gigabit Ethernet) IEEE 802.3az (Energy Efficient Ethernet) IEEE 802.3ap (Ethernet local area, access, and metropolitan area networks) IEEE 802.3ad (Link Aggregation and Link Aggregation Control Protocol (LACP)) IEEE 802.1AX (Link Aggregation) IEEE 802.1Q, 802.1P (VLAN Tagging and Traffic Prioritization) IEEE 802.1Qaz (ETS - Enhanced Transmission Selection) IEEE 802.1Qbb (PFC - Priority-based Flow Control) IEEE 802.1Qbg (Edge Virtual Bridging) IEEE 1588v2 (Precision Time Protocol (PTP)) |
| 추가 기능 | RDMA, SR-IOV, PXE/UEFI, 1588 PTP |
| 지원되는 물리 계층 인터페이스 | 10GBASE-SR/LR (광학 및 AOC) SFP+ 10GbE DAC (Direct Attach Copper) |
| 적합성 | CE, FCC, RoHS 자세한 내용은 Basler 웹사이트의 준수(Compliance) 섹션을 참조하십시오. |
| 소비 전력 | 5.9 W(최소), 9.3 W(최대) |
| 점보 프레임용 최대 패킷 크기 | Up to 9.2 kB |
점보 프레임
점보 프레임에 최대 패킷 크기를 사용하려면 네트워크 구성(GigE 카메라)(Network Configuration (GigE Cameras)) 항목에 설명된 대로 네트워크 어댑터를 최대값으로 설정하십시오.
LED 상태#
| LED | 10 Gbps에서의 상태 | 1 Gbps에서의 상태 |
|---|---|---|
| Link LED | Static green | Static green |
| Activity LED | Flashing green | Flashing green |
GigE Interface Card 치수#
환경 요건#
Basler GigE Interface Cards는 실내용으로만 사양이 지정되어 있습니다.
| Operating Temperature | -10–60 °C (14–140 °F) |
| Storage Temperature | -40–70 °C (-40–158 °F) |
| Humidity | 최대 90 % 상대 습도, 비응축(35 °C에서 규정됨) |
작동 중 온도가 지정된 범위 내로 유지되도록 충분한 공기 순환을 허용하십시오. 추가 냉각 장치는 일반적으로 필요하지 않지만 필요한 경우 제공해야 합니다.
