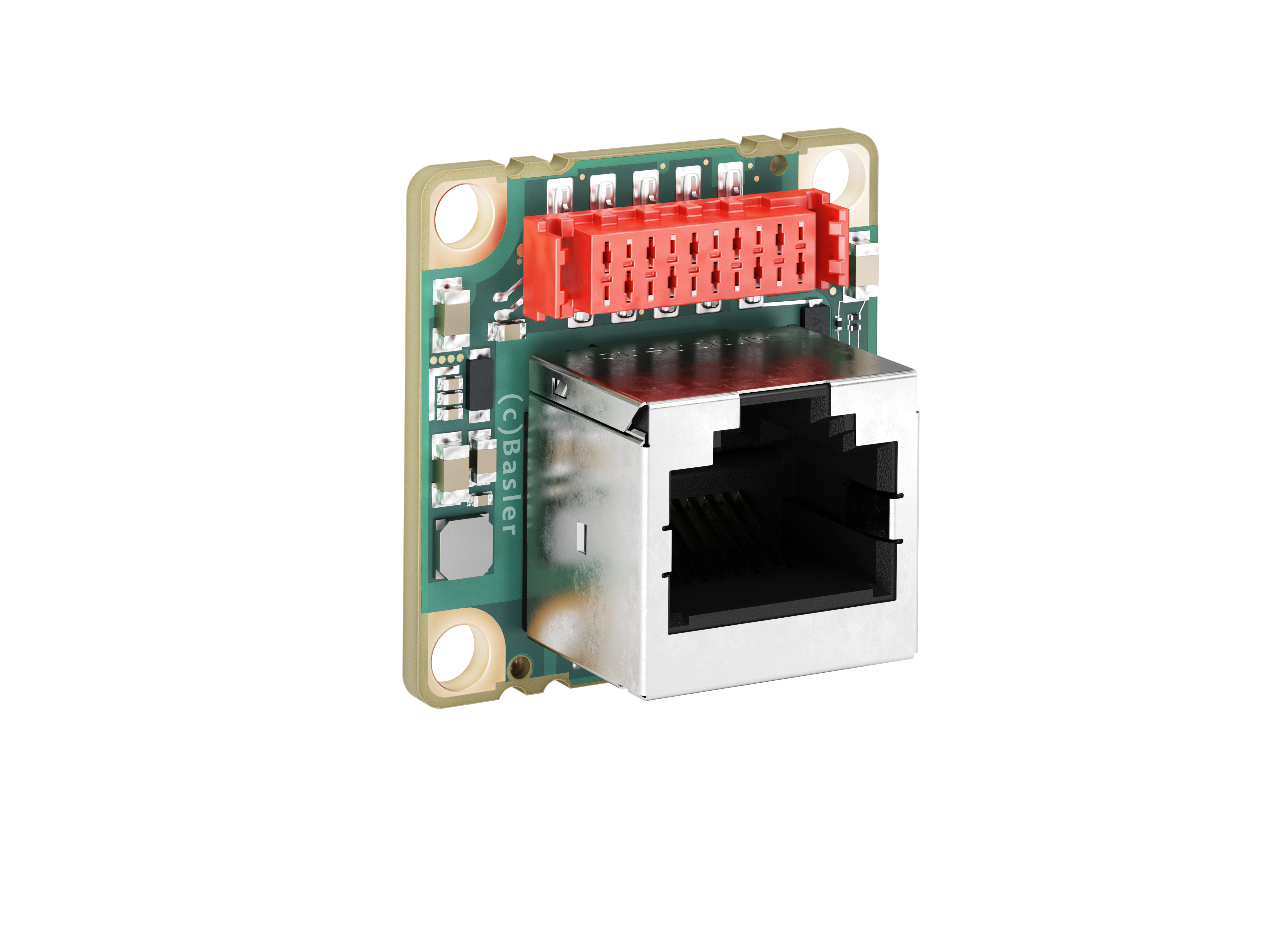

Interface Board dart M GigE RJ45 PoE#
사양#
일반 사양#
| 사양 | dart M GigE RJ45 PoE |
|---|---|
| 주문 번호 | 109248 |
| I/O Lines | 광절연 입력 라인 1개 범용 입출력(GPIO) 라인 1개 범용 출력(GPO) 라인 1개 |
| 크기 | 27.3 × 27.3 × 25.4 mm |
| 중량 | < 12 g |
| 적합성 | CE ( RoHS 포함), EAC, KC, IEEE 802.3af (PoE) |
기계적 사양#
Dimensions and Mounting Points#
→ CAD/기술 도면을 다운로드하세요.
주의 – 이더넷 커넥터에 기계적 응력이 가해지면 인터페이스 보드가 손상될 수 있습니다.
이더넷 커넥터(RJ45 잭)에 기계적 응력이 가해질 경우, 인터페이스 보드의 기계적 손상을 방지하기 위해 케이블에 스트레인 릴리프를 설치하십시오.
기계적 응력을 방지하는 방법에 대한 정보는 장착 지침 항목의 RJ45 커넥터용 스트레인 Relief 제공 섹션을 참조하십시오.
Requirements#
Electrical Requirements#
경고 – 감전 및 화재 위험 / Risque de choc électrique et d'incendie
승인되지 않은 전원 공급 장치를 사용하면 감전이나 화재 또는 둘 다 발생할 수 있습니다. 심각한 부상이나 사망을 초래할 수 있습니다.
- SELV(Safety Extra Low Voltage) 및 LPS(Limited Power Source) 요구 사항 또는 ES1(Electrical Source 1) 및 PS2(Power Source 2) 요구 사항을 충족하는 전원 공급 장치를 사용해야 합니다.
- 전원이 공급되는 허브나 스위치를 사용하는 경우, 위 요구 사항을 충족해야 합니다.
Les blocs d'alimentation non approuvés peuvent causer des décharges électriques ou des départs de feu, ou les deux. Celles-ci représentent un risque de mort ou de blessure grave.
- Vous devez utiliser un bloc d'alimentation conforme aux exigences Safety Extra Low Voltage (SELV) et Limited Power Source (LPS) ou Electrical Source 1 (ES1) et Power Source 2 (PS2).
- Si vous utilisez un hub alimenté ou un switch alimenté, ils doivent être conformes aux exigences ci-dessus.
주의 – 전압이 잘못 설정되면 보드가 손상될 수 있습니다.
아래에 지정된 안전 작동 전압 범위 내에서 카메라 및 I/O 전원을 공급해야 합니다.
I/O 라인에 음전압을 사용하지 마십시오.
Camera Power#
GigE RJ45 PoE 인터페이스 보드는 PoE(Power over Ethernet)를 지원합니다. 전원은 IEEE 802.3af 사양을 준수해야 합니다.
전압 변환기는 2 W 이상에서 최소 75 %의 효율을 갖습니다. 카메라 전체의 전력 요구량을 계산하려면, 카메라 모듈의 전력 요구량을 인터페이스 보드의 효율로 나누면 됩니다. 즉,
공식
카메라 전력 요구량 = 카메라 모듈의 전력 요구량 / 인터페이스 보드의 효율
예: 2 W / 75 % = 2.7 W
출력 전력#
GigE RJ45 PoE 인터페이스 보드는 최대 6W의 출력 전력을 지원하도록 설계되었습니다. 이 전력을 초과해서는 안 됩니다.
Opto-Coupled I/O Input Line#
| 전압 | 설명 |
|---|---|
| 30 VDC | 절대 최대 정격입니다. 이 전압을 초과해서는 안 됩니다. 초과할 경우 보드가 손상될 수 있으며 보증이 무효화됩니다. |
| 0–24 VDC | 안전 작동 범위입니다. |
| 0–1.1 VDC | 논리적 0을 나타냅니다(인버터가 비활성화된 경우). |
| >1.1–2.2 VDC | 로직 레벨 전환이 발생하는 영역으로, 이 영역에서는 논리적 상태가 정의되지 않습니다. |
| >2.2 VDC | 논리적 1을 나타냅니다 (인버터가 비활성화된 경우). |
- Input current (high-level): <15 mA internally limited
- 입력 전류(하이 레벨): 광결합기 구동에 >5 mA 필요
범용 I/O 라인#
주의: GPIO 라인에 잘못된 전기 신호를 가하면 보드가 심각하게 손상될 수 있습니다.
GPIO 라인에 외부 회로를 연결하기 전에 Line Mode 기능을 사용하여 해당 라인을 입력 또는 출력용으로 설정하십시오.
아래에 명시된 대로 적절한 입력 또는 출력 신호 전압을 인가해야 합니다.
입력으로서의 동작#
| 전압 | 설명 |
|---|---|
| 30 VDC | 절대 최대 정격입니다. 이 전압을 초과해서는 안 됩니다. 초과할 경우 보드가 손상될 수 있으며 보증이 무효화됩니다. |
| 0–24 VDC | 안전 동작 범위. 최소 외부 풀업 전압은 3.3 VDC입니다. |
| 0–0.8 VDC | 논리적 0을 나타냅니다(인버터가 비활성화된 경우). |
| >0.8–2.0 VDC | 로직 레벨 전환이 발생하는 영역으로, 이 영역에서는 논리적 상태가 정의되지 않습니다. |
| >2.0 VDC | 논리적 1을 나타냅니다 (인버터가 비활성화된 경우). |
- Input current (high-level): <100 μA
- Input current (low-level): <5 mA sink current from the GPIO input line without exceeding 0.8 VDC.
출력으로 작동#
| 전압 | 설명 |
|---|---|
| 30 VDC | 절대 최대 정격입니다. 이 전압을 초과해서는 안 됩니다. 초과할 경우 보드가 손상될 수 있으며 보증이 무효화됩니다. |
| 3.3–24 VDC | 안전 작동 범위입니다. |
| <3.3 VDC | 불안정한 GPIO 출력. |
- 내부 풀업 저항: 오픈 컬렉터 포함 ≈650 Ω. 많은 응용 프로그램에서 추가 풀업 저항을 제공해야 합니다.
- 잔류 전압("on" 상태): 하우징 온도 50 mA 및 25 °C(77 °F)에서 ≈0.4 VDC. 실제 잔류 전압은 작동 온도, 부하 전류 및 전자 부품의 생산 편차에 따라 달라집니다.
- Leakage current: <60 µA. Actual leakage depends on operating temperature and production spread of electronic components.
- 최대 부하 전류: 50 mA
- 최소 부하 전류: 지정되지 않았습니다. 다음 사항을 고려하십시오.
- 부하 전류가 낮을 때 누설 전류의 영향이 더욱 커집니다.
- 부하 전류가 감소함에 따라 출력의 전파 지연이 증가합니다.
- 임피던스가 높은 회로일수록 EMI에 취약해지는 경향이 있습니다.
- 전류가 높을수록 긴 케이블에서 더 큰 전압 강하가 발생합니다.
I/O 라인에 대한 자세한 내용은 I/O Control 섹션을 참조하십시오.
범용 I/O 전압#
GPIO 및 GPO 라인은 3.6 kΩ 풀업 저항을 통해 내부적으로 4번 핀에 연결되어 있습니다. 회로도를 참조하십시오.
출력으로 설정된 GPO 또는 GPIO의 출력 전압을 3.3 V 이상으로 높이려면, 4번 핀에 외부 전압을 공급하십시오.
회로도#
→ Circuit Diagrams를 참조하십시오.
Cable Requirements#
Ethernet Cable#
- 고품질 이더넷 케이블을 사용하십시오. S/STP 실드가 적용된 Cat 5e 이상의 케이블을 사용하는 것이 좋습니다.
- 스트레이트(패치) 또는 크로스오버 이더넷 케이블 중 하나를 사용하십시오.
- 강한 자기장과의 근접을 피해야 합니다.
- Basler는 Basler 케이블 포트폴리오의 이더넷 케이블 사용을 권장합니다.
I/O Cable#
- I/O 케이블의 단면적은 최소 0.09 mm²(AWG28에 가까움)여야 합니다.
- I/O 케이블은 전원 공급 용도로 사용되지 않습니다. GigE RJ45 PoE 인터페이스 보드는 PoE(Power over Ethernet)를 지원합니다.
- 권장 최대 케이블 길이: 10 m
- 권장 커넥터: TE 1-338095-0(압착형) 또는 WR-MM 690157001072(리본형)
- 강한 자기장 근처에 두지 않아야 합니다.
FFC 케이블#
Basler에서는 dart Flexible Flat Cable 사용을 권장합니다.
NOTICE – FFC 케이블의 방향이 잘못되면 전 전자 장치가 손상될 수 있습니다.
FFC 케이블의 양 끝은 특정 위치가 정해져 있지 않습니다. 즉, 각 끝을 카메라 모듈 커넥터나 인터페이스 보드의 커넥터 중 어느 쪽에나 연결할 수 있습니다. 하지만 케이블을 올바른 방향으로 삽입해야 한다는 점을 유의해야 합니다. 즉, 다음 그림과 같이 FFC 케이블의 빨간색 전도 경로가 보드를 향하도록 해야 합니다.
Physical Interface#
커넥터#
Ethernet Connector#
- 카메라에 대한 100/1000 Mbit/s 이더넷 연결
- 이더넷 전원 공급(PoE)
- 8핀 RJ45 잭
주의 – 이더넷 커넥터에 기계적 응력이 가해지면 인터페이스 보드가 손상될 수 있습니다.
이더넷 커넥터(RJ45 잭)에 기계적 응력이 가해질 경우, 인터페이스 보드의 기계적 손상을 방지하기 위해 케이블에 스트레인 릴리프를 설치하십시오.
기계적 응력을 방지하는 방법에 대한 정보는 장착 지침 항목의 RJ45 커넥터용 스트레인 Relief 제공 섹션을 참조하십시오.
I/O Connector#
- 10핀 암 커넥터: WR-MM 10핀 (690367291076). 자세한 내용은 ‘I/O 커넥터 핀 배열’을 참조하십시오.
FFC Connector#
- dart 플렉시블 플랫 케이블을 통해 dart M 카메라에 연결되는 인터페이스를 제공합니다.
- 20핀 Hirose FH67(FH67-20S-0.5SV) FFC/FPC 커넥터
상태 LED#
카메라 작동 상태를 나타냅니다(LED 켜짐 = 카메라 작동 중).
다음 설정을 통해 LED를 영구적으로 끌 수 있습니다. DeviceIndicatorMode 파라메터 Inactive.
LED 상태#
| LED 상태 | 의미 |
|---|---|
| Off | 전원 꺼짐 |
| 초록색 켜짐 | 전원이 공급되고 네트워크 연결이 설정됨 |
| 오류가 해결될 때까지 녹색 불빛이 반복적으로 깜박임(짧게 3회 – 길게 3회 – 짧게 3회) | 시스템 오류 (예: 내부 오류) |
| 오류가 해결될 때까지 녹색 불빛이 반복적으로 깜박임(길게 3회) | 사용자 오류(예: 온도 오류) |
| 교대 점등: 밝은 녹색 / 꺼짐 | 링크 다운(전원은 공급되지만 GigE 연결이 없음) |
| 교대 점등: 밝은 녹색 / 진한 녹색 | IP 주소 할당 중 |
| 주기적으로 짧게 어두워지는 현상과 함께 녹색 불이 켜져 있음 | 네트워크 충돌 |
I/O 커넥터 핀아웃#
| 핀 | 라인 | 기능 |
|---|---|---|
| 1 | - | 범용 I/O(GPIO) 라인용 접지 |
| 2 | - | Reserved |
| 3 | - | 범용 I/O(GPIO) 라인용 접지 |
| 4 | - | 외부에서 인가된 GPIO 전압 |
| 5 | - | 범용 I/O(GPIO) 라인용 접지 |
| 6 | Line 3 | 범용 입출력(GPIO) 라인a |
| 7 | - | 범용 I/O(GPIO) 라인용 접지 |
| 8 | Line 2 | 범용 출력(GPO) 라인 |
| 9 | - | 옵토커플링된 I/O 라인용 접지 |
| 10 | Line 1 | Opto-coupled input line |
-
Basler의 ‘Light Control ’ 기능을 지원합니다.
Precautions#
→ 안전 지침(다트)을 참조하십시오.
설치#
→ Camera Installation을 참조하십시오.
