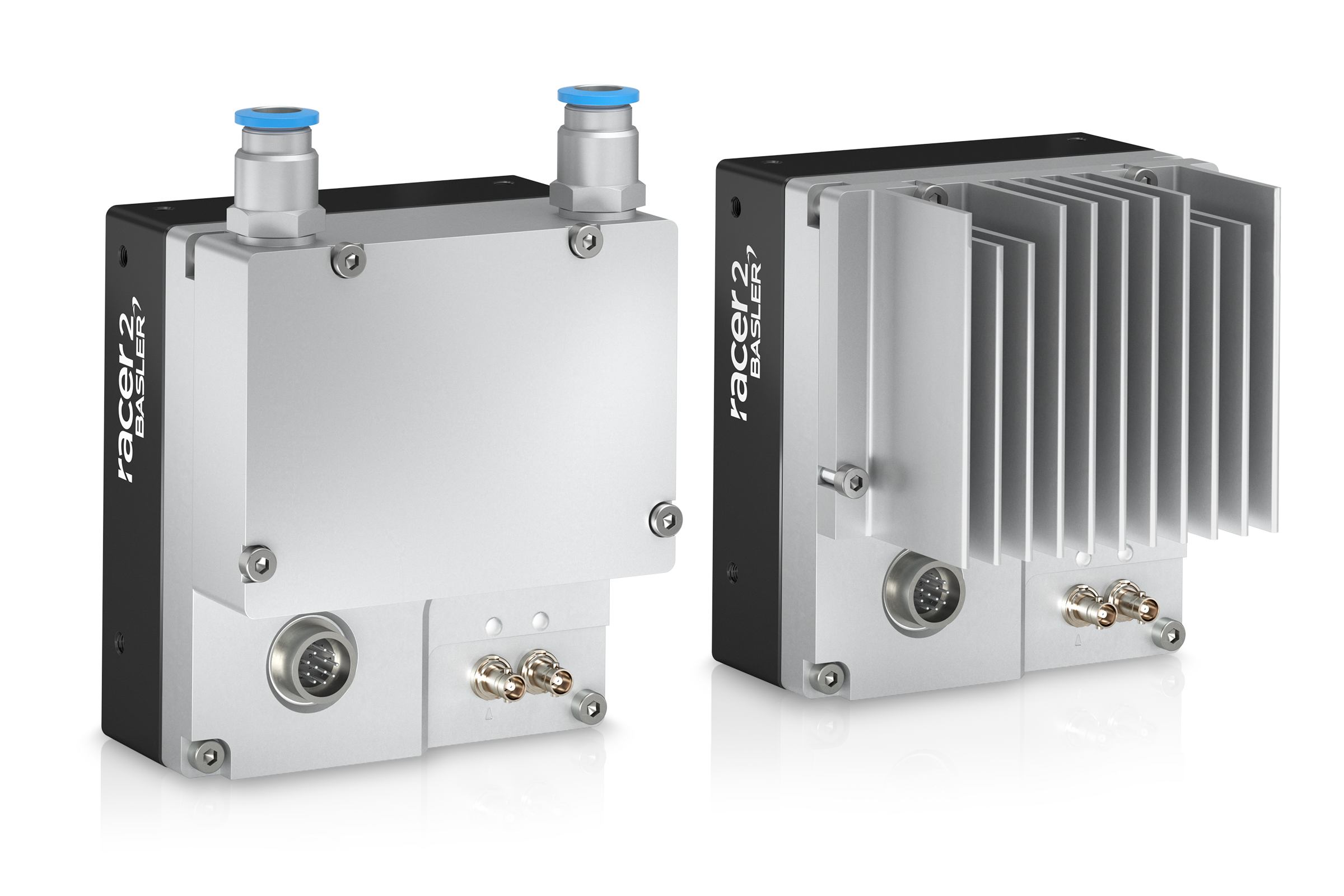

Fin Heat Sink and Compressed Air Cooler (racer 2 L)#
냉각 장치는 애플리케이션으로 인해 카메라 모델 항목의 "환경 요구 사항" 섹션에 지정된 최대 작동 온도를 초과하는 경우에만 설치해야 합니다. 카메라 항목은 Area and Line Scan Cameras 섹션에서 확인할 수 있습니다.

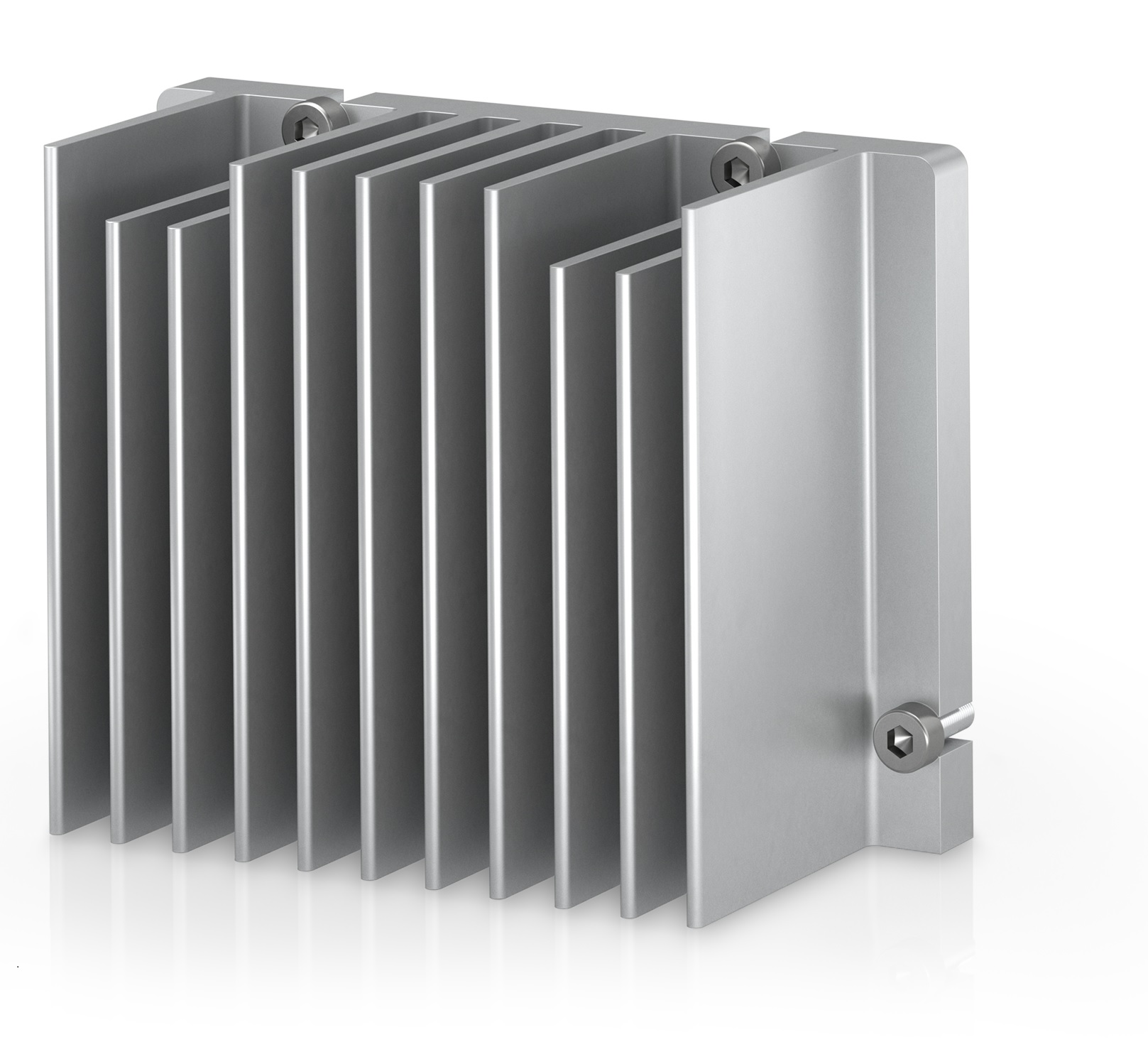

Fin Heat Sink#
- 주문 번호: 2200002180
- Fin Heat Sink는 히트 싱크를 카메라에 부착하기 위한 4개의 나사와 함께 제공됩니다.
기술 도면#
물리적 사양#
| 치수 | 위의 기술 도면 참조 |
| 재질 | 투명 아노다이징 알루미늄 |
| 열저항 | 1.5–0.7 K/W |
| 나사 | M3 × 10 mm, A2 |
일반 정보#
| 품질 보증 | 3년 |

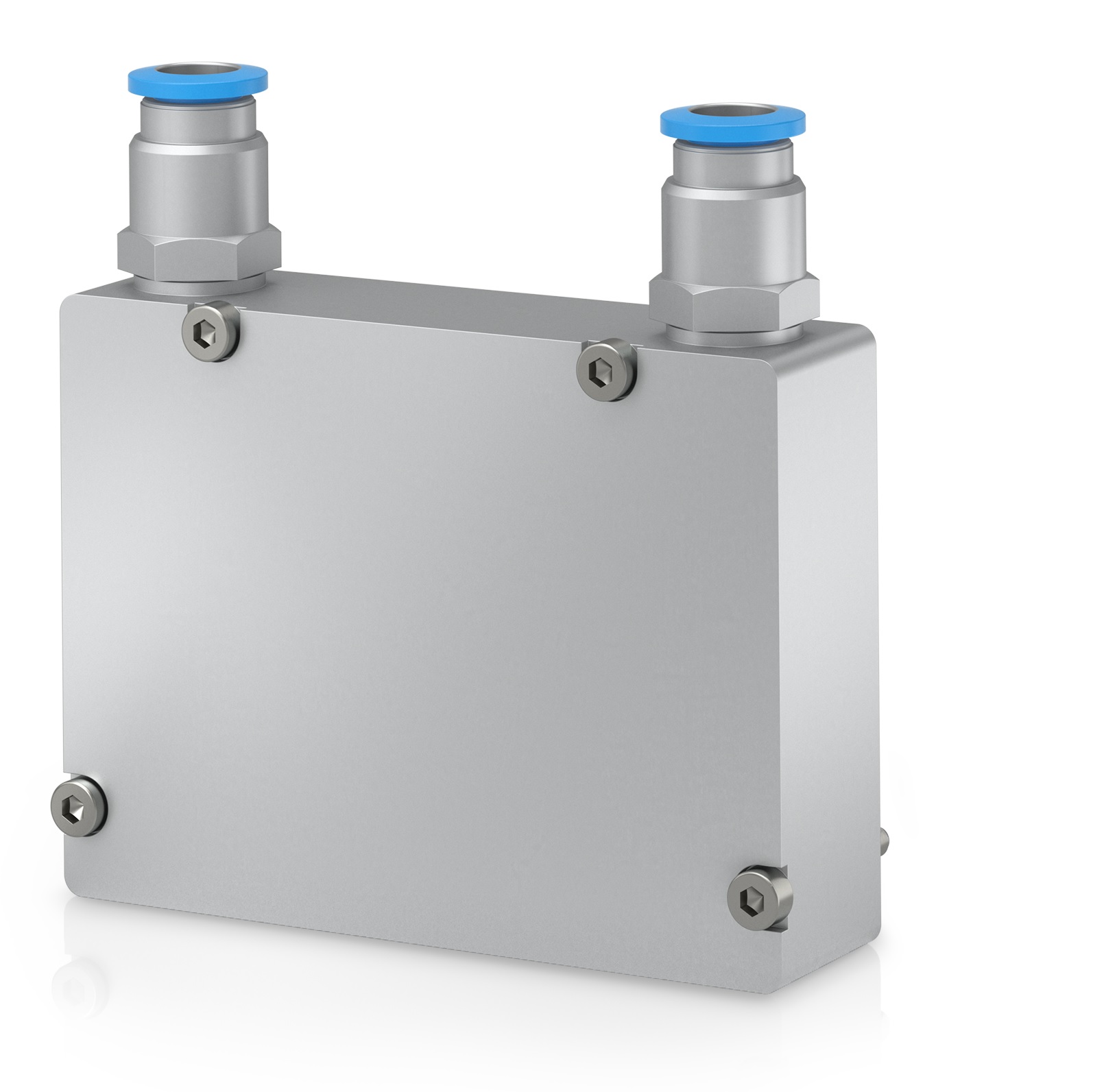

압축 공기 쿨러#
- 주문 번호: 2200002181
- 압축 공기 쿨러에는 열전도 매트와 카메라에 쿨러를 부착하기 위한 4개의 나사가 함께 제공됩니다.
기술 도면#
물리적 사양#
| 치수 | 위의 기술 도면 참조 |
| 재질 | 투명 아노다이징 알루미늄 |
| Max. Operating Pressure | 4 bar |
| 인터페이스 | 압축공기 호스용 공압 플러그인 연결부 2개(Ø8 mm) 연결 나사선 2개, G 1/8" |
| 나사 | M3 × 22 mm, A2 |
일반 정보#
| 품질 보증 | 3년 |
카메라, 설치 및 방열 제공에 대한 자세한 내용은 Basler racer 2 L 카메라 모델 항목과 Hardware Installation 및 Providing Heat Dissipation 항목을 참조하십시오.
