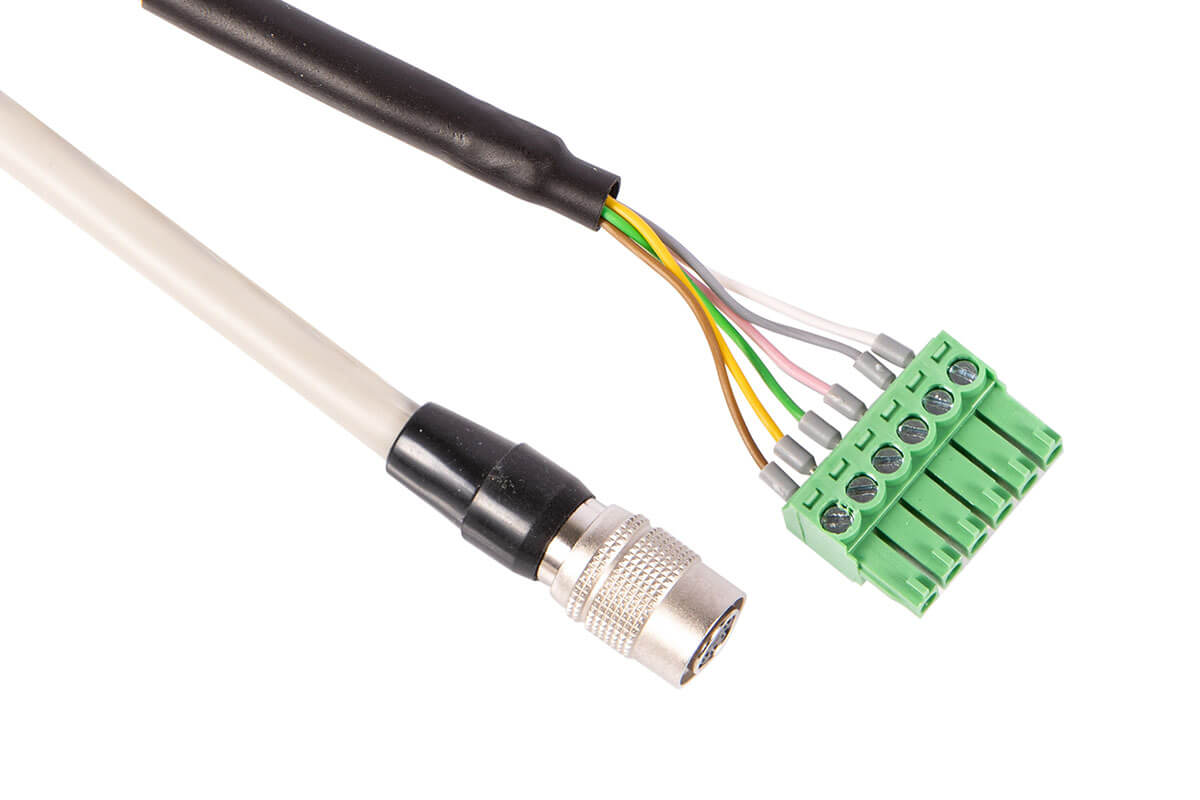

Basler SLP Cable, HRS 6p/TBL-L, P#
정보
이 케이블은 다음 제품에 적합합니다:
- Basler SLP Strobe Controller
| 주문 번호 | 케이블 길이 |
|---|---|
| 2200000327 | 3 m |
케이블 도면#
배선 정보#
| 핀 번호 (HRS) | 와이어 색상 | 기능 | 핀 번호 (TBL) |
|---|---|---|---|
| 1 | 갈색 | Camera Power | 6 |
| 2 | 분홍색 | Opto In | 3 |
| 3 | Green | SLP Comm | 4 |
| 4 | 노란색 | Camera I/O 2 | 5 |
| 5 | 회색 | Opto Ground | 2 |
| 6 | White | Ground | 1 |
| 하우징 | 검정색 | 차폐 | 1 |
자세한 내용은 Basler의 ‘ SLP Strobe Controller ’ 항목을 참조하십시오.
물리적 사양#
| 카메라측 커넥터 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 호스트측 커넥터 | Würth, TBL 3611 |
| 케이블 단면적 | 3 x 2 x 0.14 mm² (AWG 26에 가까움) |
| 케이블 직경 | 6.5 mm |
| 와이어 절연 | PVC |
| 외피 | PVC |
| 최소 벤딩 반경 | 32.5 mm (케이블 직경의 5배), 고정 설치 |
| 최대 벤딩 횟수 | 없음(고정 설치 전용) |
| 케이블 체인 애플리케이션에 적합 | 아니요 |
| 로보틱스 애플리케이션에 적합 | 아니요 |
전기적 사양#
| 최대 작동 전압 | Basler SLP Strobe Controller 의 전원 사양에 대해서는 Basler의 ‘ SLP Strobe Controller ’ 항목을 참조하십시오. |
| 와이어 저항 | <1 Ω |
환경 사양#
| 작동 온도 범위 | -40–80 °C, 고정식 |
플러그 사양#
| R10A-7P-6S (73) | TBL 3611 | |
|---|---|---|
| 내구성 | >1000회 삽발거 | 해당 없음 |
| 접촉 저항 | 10 mΩ max. | 최대 20 mΩ |
| 접점 도금 | 은색 | 황동(CuZn) |
| 보호 등급 | IP40 | 해당 없음 |
| 플러그 절연 재질 | 폴리아미드/PBT | PA66 |
일반 정보#
| 적합성 | CE(RoHS 포함) 케이블 인증서 자세한 내용은 Basler 웹사이트의 규정 준수(Compliance) 섹션을 참조하십시오. |
| 보증 | 3년 |
케이블을 컨트롤러와 카메라에 연결하기 전에, Basler의 ‘ SLP Strobe Controller ’ 문서와 사용 중인 카메라 모델에 해당하는 문서를 반드시 읽어보시기 바랍니다. 해당 카메라 문서는 ‘Area 및 Line Scan 카메라’ 섹션에서 확인할 수 있습니다. 이 문서들에는 중요한 안전 정보는 물론, 핀 배열, 전원 사양, 컨트롤러 및 카메라의 설치 및 사용 방법에 대한 정보가 포함되어 있습니다.
