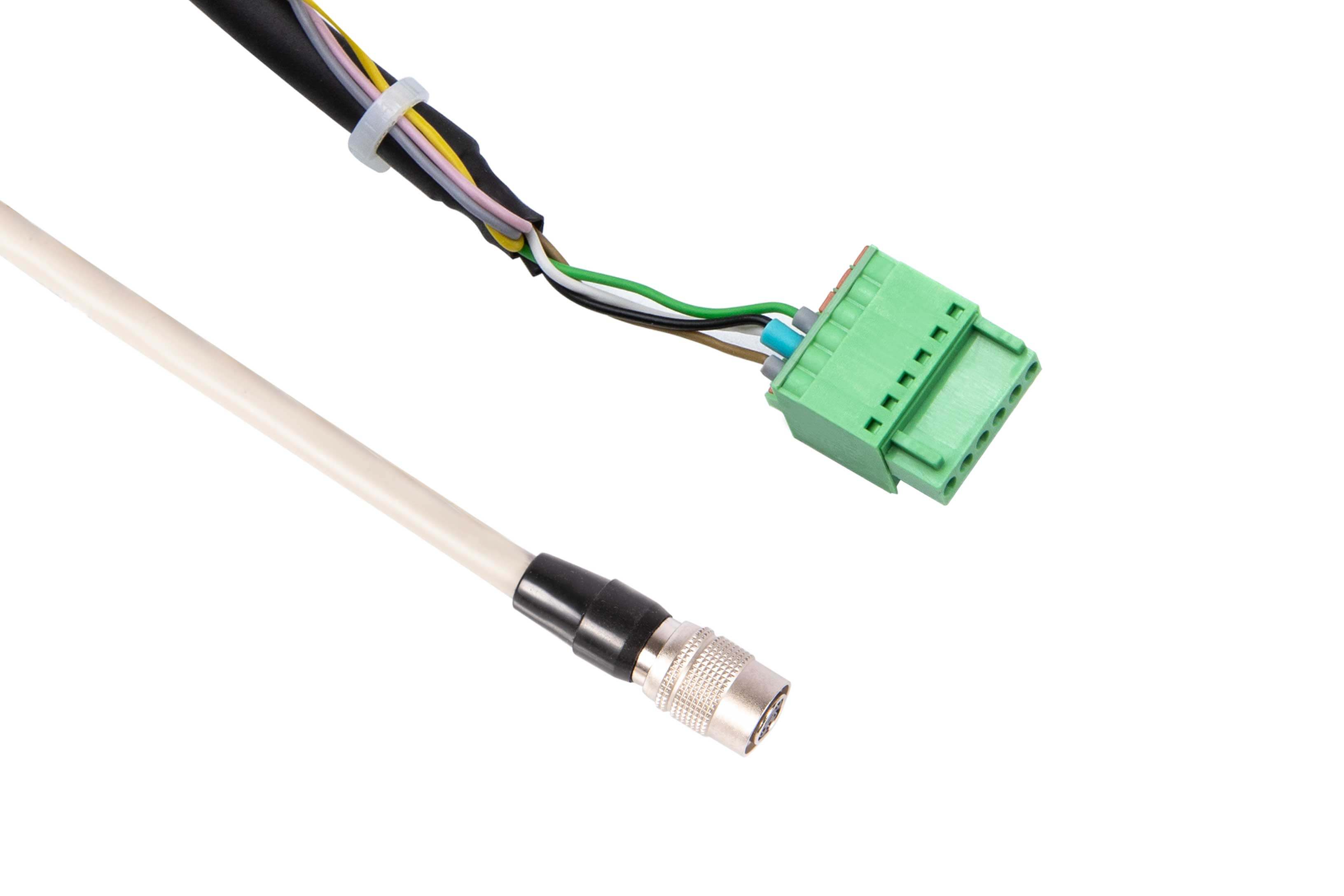

Basler SLP Cable, HRS 6p/TBL-S, P#
정보
이 케이블은 다음 제품에 적합합니다.
- Basler Camera Lights
- ace U 카메라
- ace L 카메라
| Order Number | Cable Length |
|---|---|
| 2200000329 | 3 m |
케이블 도면#
배선 정보#
정보
USB 또는 PoE를 통해 카메라에 전원을 공급하는 경우, 터미널 블록 커넥터의 핀 1에 전선을 연결하지 마십시오.
| 핀 번호(HRS) | Wire Color | 기능 | 핀 번호(TBL) |
|---|---|---|---|
| 1 | Brown | 카메라 전원 | 1 |
| 2 | Pink | Opto In | |
| 3 | 초록색 | SLP Comm | 3 |
| 4 | Yellow | Camera I/O 2 | |
| 5 | Gray | Opto Ground | |
| 6 | 흰색 | 접지 | 2 |
| 하우징 | 블랙 | 실드 |
물리적 사양#
| 카메라 측 커넥터 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 호스트 측 커넥터 | Würth, TBL 691381000006 |
| 케이블 단면적 | 3 x 2 x 0.14 mm²(AWG 26에 근접) |
| 케이블 직경 | 5.8 mm |
| 와이어 절연 | PVC |
| 외피 | PVC |
| 최소 벤딩 반경 | 34.8 mm (케이블 직경의 6배), 고정 설치 |
| 최대 벤딩 횟수 | 없음(고정 설치 전용) |
| 케이블 체인 애플리케이션에 적합 | No |
| 로봇 애플리케이션에 적합 | No |
전기적 사양#
| 최대 작동 전압 | 카메라의 전원 사양은 카메라 설명서를 참조하십시오. |
| 와이어 저항 | <1 Ω |
환경 사양#
| 작동 온도 범위 | -40–80 °C, 고정 상태 |
플러그 사양#
| R10A-7P-6S (73) | TBL 691381000006 | |
|---|---|---|
| 내구성 | >1000회 체결 주기 | n/a |
| 접촉 저항 | 최대 10 mΩ | 최대 20 mΩ |
| 접점 도금 | 실버 | 황동(CuZn) |
| 보호 등급 | IP40 | n/a |
| 플러그 절연체 재질 | Polyamide/PBT | PA66 |
일반 정보#
| 적합성 | CE (RoHS 포함) 케이블 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오. |
| 품질 보증 | 3년 |
케이블을 카메라와 Light에 연결하기 전에 사용 중인 카메라 모델 및 Camera Light와 관련된 항목을 읽어보십시오. 해당 항목은 Area and Line Scan Cameras 및 Basler Camera Lights 섹션에서 확인하실 수 있습니다.
