Basler Power-I/O Cable RS-422 M8 6p/open#
소개#

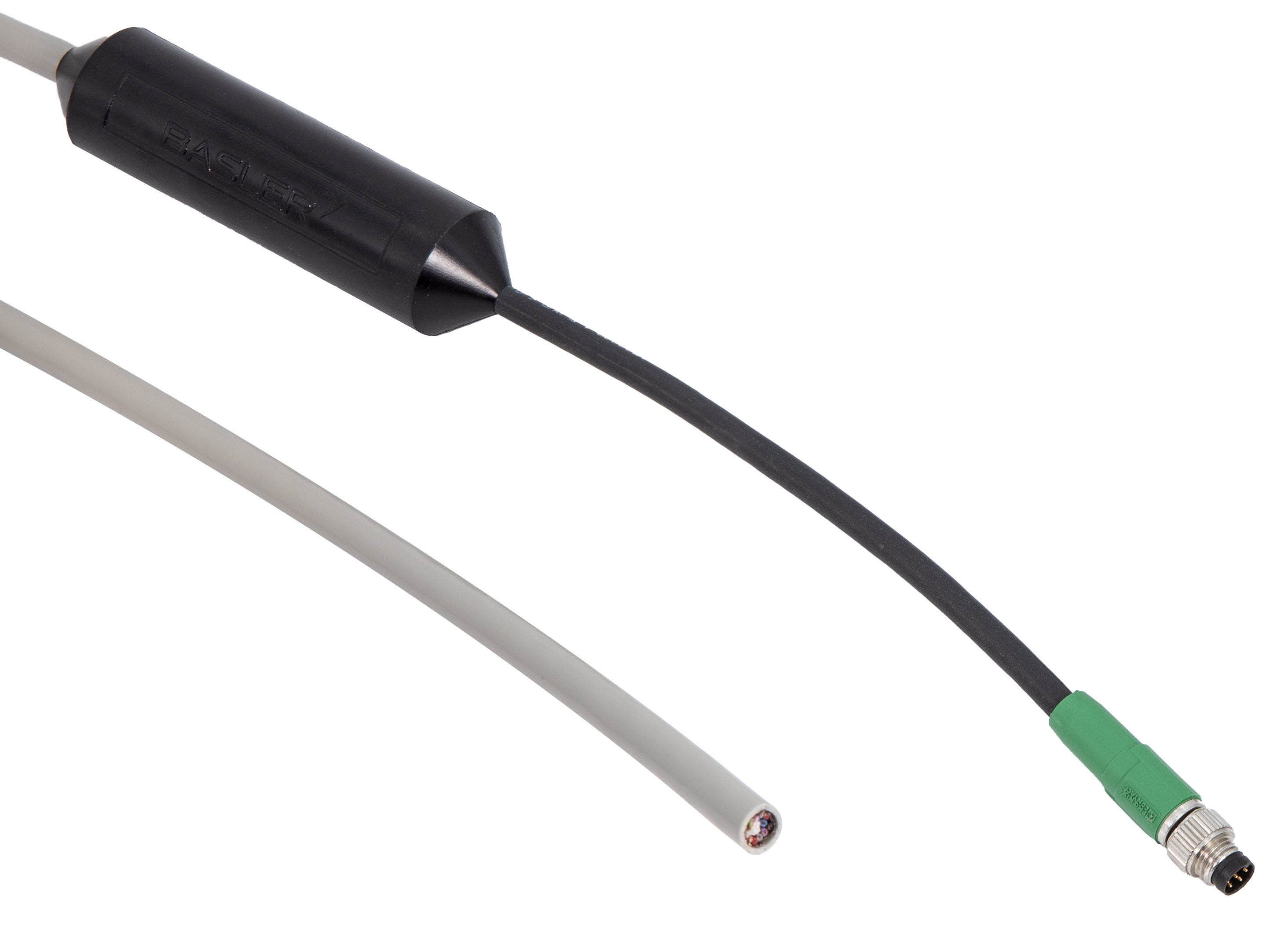

Power-I/O RS-422 케이블은 M8 6핀 커넥터(카메라 측)와 내장형 신호 변환기를 특징으로 합니다.
이 보드의 주요 특징은 RS-422 차동 신호를 Basler ace 2 또는 racer 2 S 카메라의 GPIO 및 광결합(opto-coupled) 입력 포트와 호환되는 싱글엔드(single-ended) 신호로 변환할 수 있다는 점입니다.
RS-422 외에도 입력 라인 1용 신호 변환기는 별도의 와이어를 통해 5 V TTL 및 24 V PLC 신호 레벨을 수용합니다.
기술 데이터#
정보
이 케이블은 다음 카메라 모델에 적합합니다.
- ace
- racer 2 S
| Order Number | Cable Length |
|---|---|
| 2200002274 | 10 m |
케이블 도면#
주의 – 화재 위험이 있으며 화상을 입거나 카메라가 손상될 수 있습니다.
이 케이블은 총 전류 1 A 이하로 설계되었습니다. 이 한도를 초과하면 과열로 인해 화재 위험 및 부상 위험이 발생할 수 있습니다. Basler는 안전 작동 한계 내에서 유지되도록 퓨즈 또는 제한된 전원 공급 장치를 사용할 것을 권장합니다.
주의 – 부적합한 카메라를 사용하면 부품이 손상될 수 있습니다.
Power-I/O Cable RS-422 M8 6p/open은 Basler ace 2 또는 Basler racer 2 S 카메라와 함께 사용하도록 특별히 설계되었습니다. 커넥터가 맞더라도 다른 카메라 모델과 함께 케이블을 사용하면 신호 변환기 회로, 케이블 또는 카메라가 손상될 수 있습니다.
배선 정보#
| 개방형 단자 | Wire Color | 카메라 내 기능 | 카메라 내 포트 유형 |
|---|---|---|---|
| VCC In (12V-24V) | Brown | AUX 전원 공급 장치 | 전원 |
| GND | 흰색 | 접지 | Power GND |
| TTL In | Yellow | 입력 라인 1(광결합) | Opto In |
| GND | 초록색 | 접지 | I/O GND |
| PLC In | Pink | 입력 라인 1(광결합) | Opto In |
| PLC GND | Gray | 접지(광결합) | Opto GND |
| RS-422_n (1) | Gray/Pink | 입력 라인 1(광결합) | Opto In |
| RS-422_p (1) | Red/Blue | 입력 라인 1(광결합) | Opto In |
| RS-422_n (2) | Blue | Input line 2 | GPIO |
| RS-422_p (2) | Red | Input line 2 | GPIO |
| RS-422_n (3) | Violet | Input line 3 | GPIO |
| RS-422_p (3) | 블랙 | Input line 3 | GPIO |
정보
- 통합된 포토커플러로 인해 Input line 1은 제한된 속도만 제공합니다. 애플리케이션에서 High Speed가 필요한 경우, 외부 트리거링을 위해 Input line 2 또는 Input line 3을 사용하는 것이 좋습니다. 상세 정보:
- TTL In, PLC In, RS-422 (1)은 광학 격리된 저속 카메라 입력을 구동합니다.
10 kHz 이하의 스위칭 주파수를 가진 신호에 가장 적합합니다. - RS-422 (2)와 RS-422 (3)은 범용 풀 스피드 입력용입니다.
- TTL In, PLC In, RS-422 (1)은 광학 격리된 저속 카메라 입력을 구동합니다.
- VCC, TTL In, PLC In용 각 와이어는 해당하는 GND 와이어와 꼬여 있습니다.
전자기장에 대한 최상의 내성을 위해 모든 GND 와이어는 동일한 GND 지점에 저임피던스로 연결되어야 합니다. - 신호 컨버터는 VCC를 통해 전원이 공급됩니다. 따라서 카메라가 Power over Ethernet (PoE) 또는 Power over CoaXPress (PoCXP)를 통해 전원을 공급받는 경우에도 VCC를 전원에 연결해야 합니다.
- TTL In, PLC In, RS-422 (1)은 '유선 OR(wired-or)' 구성으로 연결되어 있습니다. 사용하지 않는 신호는 연결하지 않은 상태로 두어야 합니다. 전자기 간섭에 대한 최상의 내성을 위해 TTL In과 PLC In을 선택적으로 GND에 연결할 수 있습니다.
- 합선 시 신호 컨버터의 손상을 방지하기 위해 Basler는 12 V의 VCC 전압을 사용할 것을 권장합니다.
그러나 24 V의 VCC 전압으로 컨버터 케이블과 카메라를 작동하는 것도 안전합니다.
물리적 사양#
| 카메라 측 커넥터 | M8 6핀, 수형 플러그, A 표준 코딩 |
| 호스트 측 커넥터 | 없음, 개방형 단말 |
| 케이블 단면적 | 6 x 2 x 0.14 mm² (AWG 26 인근) |
| 케이블 직경 | 7.1 mm |
| 와이어 절연 | PVC |
| 외피 | PVC |
| 최소 벤딩 반경 | 42.6 mm (케이블 직경의 6배), 고정 설치 |
| 최대 벤딩 횟수 | 없음(고정 설치 전용) |
| 케이블 체인 애플리케이션에 적합 | No |
| 로봇 애플리케이션에 적합 | No |
전기적 사양#
| 공칭 동작 전압 | 카메라의 전원 사양은 카메라 설명서를 참조하십시오. |
| 최대 작동 전압 | 카메라의 전원 사양은 카메라 설명서를 참조하십시오. |
| 와이어 저항 | ≤142 Ω/km |
DC 특성#
다음 표는 DC(직류) 특성을 보여줍니다.
| 설명 | RS-422 | TTL 5 VDC | PLC 24 VDC |
|---|---|---|---|
| 최소 입력 전압 | -7 VDC | 0 VDC | 0 VDC |
| 공칭 최대 입력 전압 | 12 VDC | 24 VDC | 24 VDC |
| 절대 최대 입력 전압 | 14 VDC | 30 VDC | 30 VDC |
| 최대 로우 레벨 전압 임계값 | -200 mV diff | 1.4 VDC | 8.4 VDC |
| 최소 하이 레벨 전압 임계값 | 200 mV diff | 2.6 VDC | 10.8 VDC |
주의 – 지정된 범위를 벗어난 전압은 카메라를 손상시킬 수 있습니다.
30 VDC의 절대 최대 입력 전압은 짧은 시간이라도 절대로 초과해서는 안 됩니다. 이를 초과할 경우 카메라가 손상될 수 있으며 보증이 무효화됩니다.
정보
- TTL In 및 PLC In의 임계값 전압은 카메라의 임계값 전압을 반영하며, 이는 'wired-or' 회로에 있는 쇼트키 다이오드의 순방향 전압만큼 증가합니다.
- RS-422 문턱 전압은 RS-422_p (X)와 RS-422_n (X) 간의 차동 전압을 의미하며, 여기서 'X'는 입력 라인을 나타냅니다.
환경 사양#
| 작동 온도 범위 | -25–80 °C, 비동적 조건 |
플러그 사양#
| 접점 도금 | Ni/Au |
| 보호 등급 | 잠금 위치에서 IP67 |
일반 정보#
| 적합성 | CE (RoHS 포함) 케이블 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오. |
| 품질 보증 | 3년 |
카메라에 케이블을 연결하기 전에 카메라 모델에 대한 항목을 읽어보십시오. 카메라 항목은 Area and Line Scan Cameras 섹션에서 확인할 수 있습니다.
