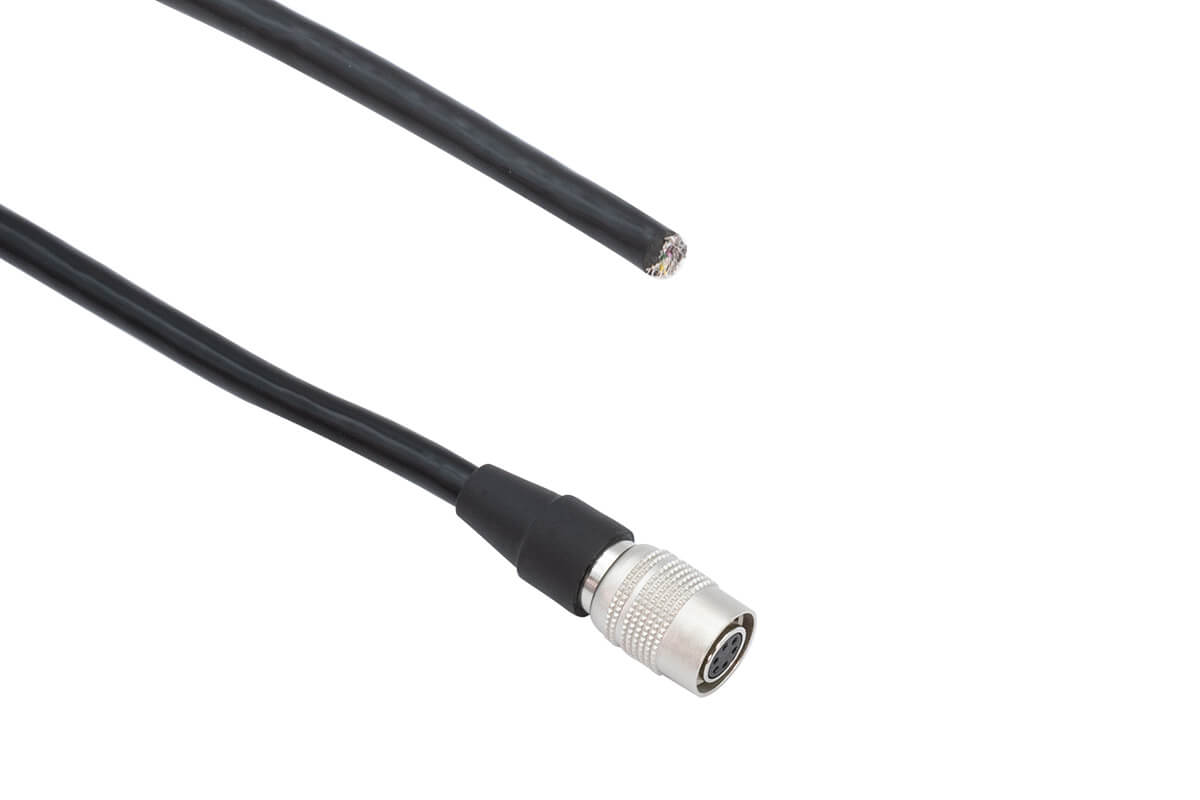

Basler Power-I/O Cable HRS 6p/open, S#
정보
이 케이블은 다음 카메라 모델에 적합합니다.
- ace GigE (GPIO와의 사용은 권장되지 않음)
- aviator CL (전원 전용)
| 주문 번호 | 케이블 길이 |
|---|---|
| 2200000625 | 5 m |
| 2200000626 | 10 m |
케이블 도면#
주의 – 부상 위험
단락 시 부상 위험 및 카메라 손상 위험 (GigE 카메라에만 해당)
단락이 발생하면 카메라 하우징의 온도가 극도로 상승할 수 있습니다. 이로 인해 카메라가 손상될 수 있으며, 하우징을 만질 경우 화상 등 부상을 입을 수 있습니다. 최악의 경우 과열로 인해 화재가 발생할 수 있습니다. 이를 방지하려면 단락 시 각 개별 와이어를 통해 흐르는 전류를 제한하기 위한 추가 조치를 취해야 합니다. 허용되는 최대 전류는 2 A입니다. 이를 수행하는 방법에는 다음 두 가지가 있습니다.
- 퓨즈 사용
- 제한된 전원 공급장치 사용
배선 정보#
| 핀 번호 | 와이어 색상 | ace GigE (GPIO 제외) | ace GigE (GPIO 포함) | aviator CL |
|---|---|---|---|---|
| 1 | 갈색 | Camera Power | Camera Power | Camera Power |
| 2 | 분홍색 | Opto-isolated IN (Line1) | Opto-isolated IN (Line1) | Camera Power |
| 3 | Green | 연결되지 않음 | GPIO (Line 3) | 연결되지 않음 |
| 4 | 노란색 | Opto-isolated OUT (Out1) | Opto-isolated OUT | 연결되지 않음 |
| 5 | 회색 | Opto-isolated I/O Ground | Opto-isolated I/O Ground | 카메라 전원 접지 |
| 6 | White | 카메라 전원 접지 | Camera Power and GPIO Ground | 카메라 전원 접지 |
자세한 내용은 해당 카메라 문서를 참조하십시오.
물리적 사양#
| 카메라측 커넥터 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 호스트측 커넥터 | 없음, 개방형 단자 |
| 케이블 단면적 | 3 x 2 x 0.14 mm² (AWG 26에 가까움) |
| 케이블 직경 | 5.8 mm |
| 와이어 절연 | PVC |
| 외피 | PVC |
| 최소 벤딩 반경 | 34.8 mm (케이블 직경의 6배), 고정 설치 |
| 최대 벤딩 횟수 | 없음(고정 설치 전용) |
| 케이블 체인 애플리케이션에 적합 | 아니요 |
| 로보틱스 애플리케이션에 적합 | 아니요 |
전기적 사양#
| 최대 작동 전압 | 카메라의 전원 사양은 카메라 문서를 참조하십시오. |
| 테스트 전압 | 1200 VDC |
| 와이어 저항 | ≤142 Ω/km |
환경 사양#
| 작동 온도 범위 | -25–80 °C, 고정식 |
플러그 사양#
| 내구성 | >1000회 삽발거 |
| 접촉 저항 | 10 mΩ max. |
| 접점 도금 | 금 |
| 보호 등급 | IP40 |
| 플러그 절연 재질 | 폴리아미드/PBT |
일반 정보#
| 적합성 | CE(RoHS 포함) 케이블 인증서 자세한 내용은 Basler 웹사이트의 규정 준수(Compliance) 섹션을 참조하십시오. |
| 보증 | 3년 |
카메라에 케이블을 연결하기 전에 해당 카메라 모델에 대한 항목을 읽어보세요. 카메라 항목은 면 스캔 및 라인 스캔 카메라 섹션에서 찾을 수 있습니다.
Basler 제품 문서에 포함되지 않은 카메라는 Basler 웹사이트의 문서 다운로드 섹션을 참조하세요.
