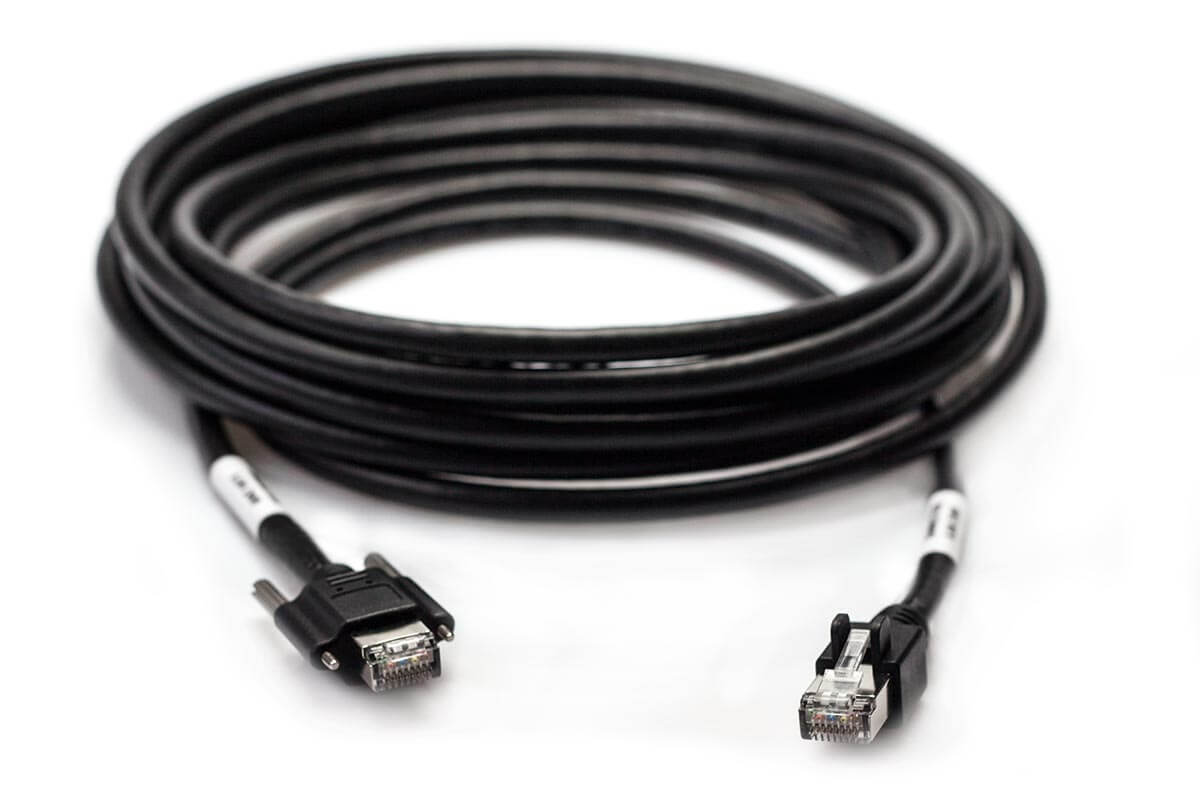

Basler Cable GigE, Cat 6, RJ45 sl hor/RJ45, DrC, P#
정보
이 케이블은 다음 GigE 카메라 모델에 적합합니다.
- ace
- ace
- aviator
- racer
- Basler ToF 카메라
| Order Number | Cable Length |
|---|---|
| 2000027038 | 5 m |
| 2000028341 | 10 m |
| 2000027039 | 20 m |
| 2000029551 | 25 m |

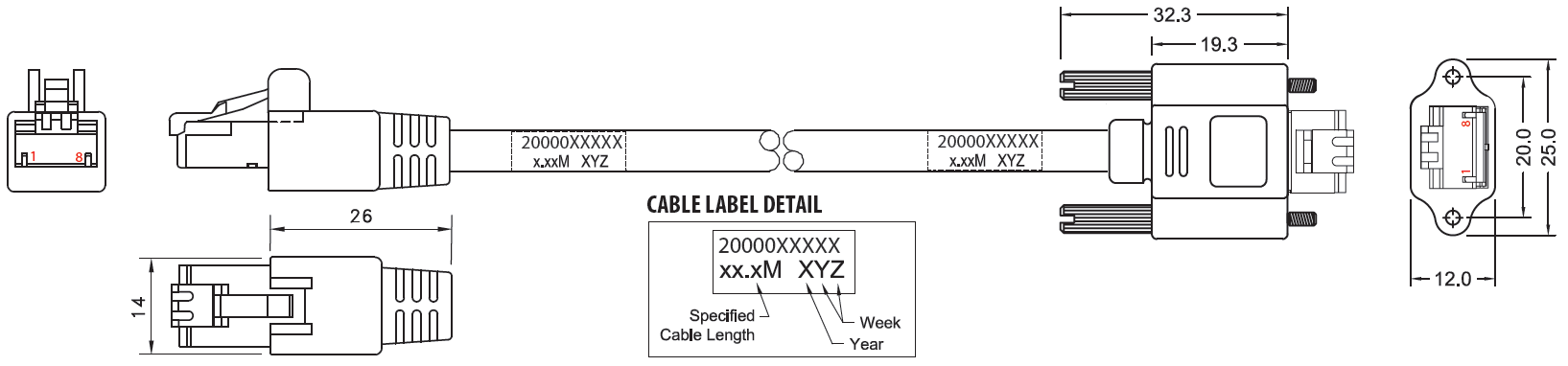

케이블 도면#
물리적 사양#
| 2000027038 / 2000028341 / 2000027039 / 2000029551 | |
|---|---|
| 카메라 측 커넥터 | 수평 스크류 락 방식의 RJ45 |
| 호스트 측 커넥터 | RJ45 |
| 케이블 직경 | 최대 6.4 mm |
| 최소 벤딩 반경 | 40 mm, 고정 설치 60 mm, 쾡이 설치 |
| 최대 벤딩 횟수 | 1백만 사이클 |
| 케이블 체인 애플리케이션에 적합 | Yes |
| 로봇 애플리케이션에 적합 | No |
전기적 사양#
| 2000027038 / 2000028341 / 2000027039 / 2000029551 | |
|---|---|
| 최대 작동 전압 | 카메라의 전원 사양은 카메라 설명서를 참조하십시오. |
일반 정보#
| 2000027038 / 2000028341 / 2000027039 / 2000029551 | |
|---|---|
| 적합성 | CE (RoHS 포함) 케이블 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오. |
| 품질 보증 | 3년 |
케이블 쾡이(Drag Chain) 애플리케이션 적합성#
이 시리즈의 모든 케이블은 테스트를 거쳤으며 쾡이 애플리케이션에서 사용하기에 적합한 것으로 승인되었습니다. 테스트 조건은 아래 그림을 참조하십시오. 이 케이블은 1백만 회의 휨 사이클을 보증합니다.
정보
벤딩 반경은 벤딩 사이클 횟수에 영향을 줍니다.
테스트 시 사용된 것보다 큰 벤딩 반경은 벤딩 사이클 횟수를 증가시킵니다. 더 작은 벤딩 반경은 그 반대의 효과를 내어 벤딩 사이클 횟수가 감소합니다.
카메라에 케이블을 연결하기 전에 카메라 모델에 대한 항목을 읽어보십시오. 카메라 항목은 Area and Line Scan Cameras 섹션에서 확인할 수 있습니다.
Basler 제품 문서에 포함되지 않은 카메라는 Basler 웹사이트의 문서 다운로드 섹션을 참조하십시오.
