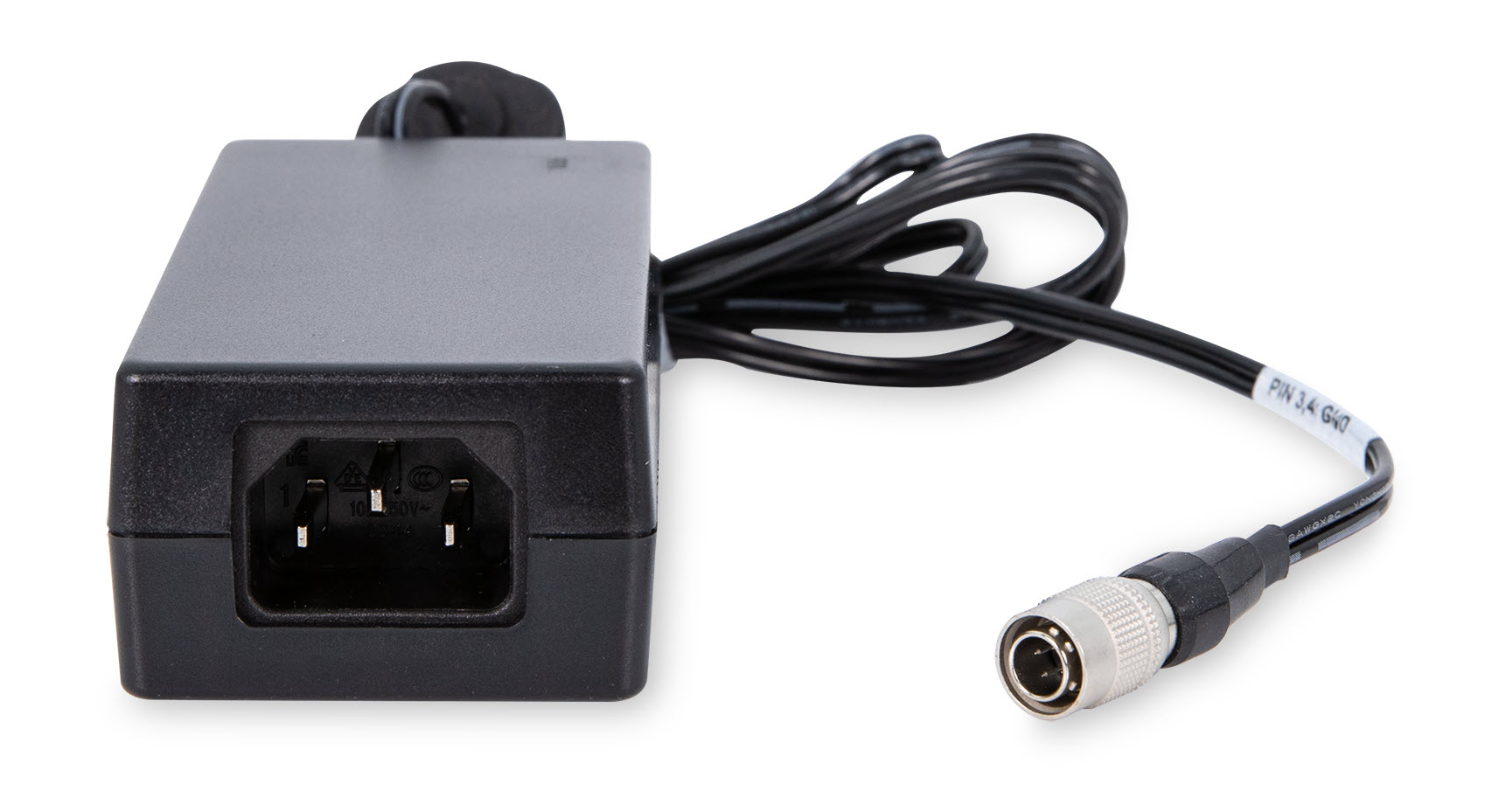

전원 공급 장치 24V, HRS HR10A, 4P
Basler boost V 카메라에는 Power Supply 24V, HRS HR10A, 4P(주문 번호 2200001238)를 사용하는 것이 좋습니다.
수컷 Hirose 4핀 플러그가 있는 24 VDC용 전원 공급장치입니다.
기계적 사양
Power Supply Dimensions

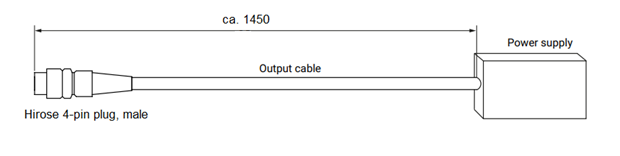

Power Supply and Output Cable Setup
물리적 사양
| |
| DC Output Connector | Hirose 6핀(부품 번호 HR10A-7P-4P) |
| AC Input Connector | IEC 60320 C14 |
| Housing Dimensions | 121.0 x 52.0 x 33.0 ±1 mm |
| 하우징 재질 | 94V-0 폴리카보네이트, 비통풍형 |
| 케이블 직경 | 약 4 mm |
| 케이블 체인 애플리케이션에 적합 | No |
| 로봇 애플리케이션에 적합 | No |
전기적 사양
| |
| Voltage Range | 100–240 VAC |
| 주파수 범위 | 50–60 Hz |
DC Output
| |
| Voltage Range | 24 VDC ±5 % |
| Max. Input Current | 2.5 A |
| Max. Output Power Rating | 60 W |
| Dielectric Withstand Voltage | 4242 VDC
(1차 측에서 2차 측으로) |
| 누설 전류 | <3.5 mA @ 240 VAC |
| 터치 전류 | <0.25 mA @ 240 VAC |
Protection Specifications
| |
| 과전압 | 출력단의 전자식 보호 제너 클램프 |
| 단락 | 결함 제거 시 전자적 보호 장치가 자동으로 복구됨 |
환경 사양
| |
| 보관 온도 | -20–70 °C (-4–158°F) |
| 작동 온도 | 0–40 °C (32–104°F) |
| 습도 | 10–90 %, 상대 습도, 비응축 |
일반 사양
| |
| MTBF | 1,500,000 hrs @ 25 °C, full load |
| 에너지 효율 | USA DOE Level VI / Eco-design Directive 2009/125/EC, (EU) 2019/1782 |
플러그 사양
| |
| 적합성 | CE (RoHS 포함), FCC, CCC, UKCA |
| 품질 보증 | 1년 |
