설치(Basler 조명)#
하드웨어#
마운팅#
모든 Basler 조명에는 작업 환경에 조명을 안전하게 설치할 수 있는 마운팅 홀이 있습니다. 필요한 나사에 대한 정보는 조명 제품 항목의 기계적 사양 섹션을 참조하십시오.
예시 분해도#
다음 예시 분해도는 Basler Ring Light, Flat Dome Light M, Flat Dome Light L을 Basler ace 또는 Basler ace 2 카메라에 장착하는 방법을 보여줍니다.
Basler Ring Light
Basler Flat Dome Light M
Basler Flat Dome Light L
다양한 조명 액세서리에 대한 정보는 Basler 웹사이트를 참조하십시오.
외부 컨트롤러 및 조명 연결#
경고 – 감전 위험
전원 공급이 켜진 상태에서 Basler 조명을 연결하면 감전, 화재 또는 조명 파손이 발생할 수 있습니다.
Basler 조명을 연결하기 전에 전원이 꺼져 있는지 확인하십시오.
SLP Strobe Controller#
Basler 조명을 제어하려면 Basler SLP Strobe Controller를 사용하는 것이 좋습니다. SLP Strobe Controller를 조명에 연결하는 방법에 대한 자세한 내용은 Basler SLP Strobe Controller 문서를 참조하십시오.
조명 작동#
정보
Basler 조명을 카메라 모델에 연결하는 방법에 대한 정보를 찾으려면 카메라 항목을 참조하십시오. 카메라 항목은 영역 및 라인 스캔 카메라 섹션에서 찾을 수 있습니다. 카메라 항목의 "물리적 인터페이스" 섹션에서는 I/O 라인의 총 개수, 라인 형식(광학 커플링 또는 GPIO) 및 핀 할당을 설명합니다.

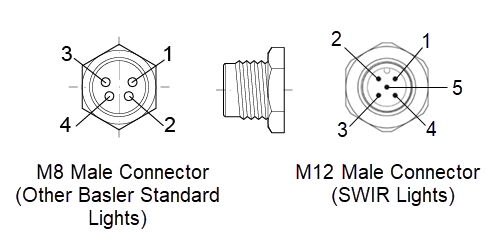

커넥터 핀 번호 지정#
정보
일부 조명에는 M12 5핀 커넥터가 장착되어 있고, 다른 Basler 조명에는 M8 4핀 커넥터가 장착되어 있습니다. 두 커넥터 모두 설치 시 동일한 핀아웃을 사용합니다.
내부 컨트롤러(전압 제어 모드)#
조명 커넥터의 핀 배치는 조명을 연속 모드로 작동할지 아니면 스트로브 모드로 작동할지에 따라 다릅니다. 자세한 내용은 다음 표를 참조하십시오.
연속 동작#
주의 – 핀을 잘못 연결하면 조명이 파손될 수 있습니다.
아래 표에 설명된 대로 핀을 연결해야 합니다. 지정된 것과 다르게 연결하면 조명이 손상될 수 있습니다.
| 핀 | 기능 | 케이블 M8, 축방향의 와이어 색상 주문 번호: 2200000898, 2200000899, 2200000900 |
|---|---|---|
| 1 | 24 VDC | 갈색 |
| 2 | 연결되지 않음 | White |
| 3 | 24 VDC | Blue |
| 4 | 접지 / LED (-) | 검정색 |
| 5 (M12 전용) | 사용되지 않음 | - |
조명을 연속으로 작동하려면:
- 핀 1과 핀 3에 24 VDC를 공급합니다.
- 핀 4를 접지에 연결합니다.
스트로브 모드#
주의 – 핀을 잘못 연결하면 조명이 파손될 수 있습니다.
아래 표에 설명된 대로 핀을 연결해야 합니다. 지정된 것과 다르게 연결하면 조명이 손상될 수 있습니다.
| 핀 | 기능 | 케이블 M8, 축방향의 와이어 색상 주문 번호: 2200000898, 2200000899, 2200000900 |
|---|---|---|
| 1 | 24 VDC | 갈색 |
| 2 | 연결되지 않음 | White |
| 3 | Trigger Source (5–24 VDC) | Blue |
| 4 | 접지 / LED (-) | 검정색 |
| 5 (M12 전용) | 사용되지 않음 | - |
외부 컨트롤러(전류 제어 모드)#
주의 – 핀을 잘못 연결하면 조명이 파손될 수 있습니다.
-
핀 1: 외부 LED 컨트롤러를 핀 1에 연결하지 마십시오.
-
핀 2: 핀 2는 외부 LED 컨트롤러와 함께만 사용하십시오.
| 핀 | 외부 컨트롤러 | 케이블 M8, 축방향의 와이어 색상 주문 번호: 2200000898, 2200000899, 2200000900 |
|---|---|---|
| 1 | 연결되지 않음 | 갈색 |
| 2 | LED (+) | White |
| 3 | 연결되지 않음 | Blue |
| 4 | 접지 / LED (-) | 검정색 |
| 5 (M12 전용) | 사용되지 않음 | - |
SLP Strobe Controller#
SLP Strobe Controller를 사용하여 조명을 작동하는 방법에 대한 자세한 내용은 Basler SLP Strobe Controller 설명서를 참조하십시오.
