Basler Light Bar-45x400-x#

Basler Wide Bar Light는 Basler Bar Light와 동일한 용도로 사용할 수 있으며, 더 넓은 발광 면적 덕분에 더 큰 피사체를 조명할 수 있습니다.

Basler Light Bar

주요 기능#

	바슬러 라이트 바-45x400-빨강	바슬러 라이트 바-45x400-화이트	바슬러 라이트 바-45x400-블루	바슬러 라이트 바-45x400-적외선
주문 번호	2200001510	2200001509	2200001563	2200001511
주문 번호, IP67 조명	2200002557	2200002556	2200002558	2200002559
최대 파장	625 nm	-	465 nm	850 nm
색온도	-	5000 K	-	-
LED Color	Red	White	Blue	적외선
발광 면적	45 × 400 mm	45 × 400 mm	45 × 400 mm	45 × 400 mm
권장 조명 작동 거리	10–600 mm	10–600 mm	10–600 mm	10–600 mm
위험 등급(IEC 62471 기준)	면제	면제	RG1	면제

	Basler Light Bar-45x400-x
적합성	CE (RoHS 포함), FCC, IP54, IP67, UKCA 위 표의 "Order number, IP67"에 나열된 조명은 IP54 규격을 준수합니다. 기타 모든 조명은 IP54 적합성만 갖추고 있습니다.

	바 라이트 시리즈 45x400-x
전압 제어 모드에 필요한 전력	24 VDC ± 5 %, 33 W
전류 제어 모드에 필요한 전류	Red, White, and Blue: 1800 mA Infrared: 2700 mA
스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스)	Red, White, and Blue: 3600 mA Infrared: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스)	Red, White, and Blue: 5400 mA Infrared: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스)	빨강, 흰색, 파랑: 7200 mA 적외선: 5400 mA
적외선 전용: 스트로브 모드 권장 최대 LED 전류 (1 % 듀티 사이클, 100 µs 펄스)	8100 mA
스트로브 모드 권장 최소 플래시 시간	100 µs

	바 라이트 시리즈 45x400-x
크기 (높이 x 너비 x 깊이)	54 × 410 × 23 mm
중량	830 g
재질	PMMA 조명 커버가 있는 블랙 아노다이징 알루미늄 하우징
커넥터	M8 소켓, 4핀 수형 커넥터

바슬러 바 라이트 45x400x

커넥터 핀 번호 지정 Basler 조명

정보

조명 커넥터의 핀 할당은 내부 컨트롤러를 사용할지 외부 컨트롤러를 사용할지에 따라 다릅니다. 자세한 내용은 Installation 단원의 해당 표를 참조하십시오.


작동 중 온도	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
작동 중 습도	30–70 %

추가 방열 조치 없이 상시 조명으로 작동하는 경우 최대 30 °C (86 °F)를 권장합니다. 최대 45 °C (113 °F) 환경에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 스트로브 조명 작동 시에는 최대 45 °C (113 °F)까지 허용됩니다.

조명 작동 거리(LWD)에 따른 최대 조도

정보

이 도면은 다음 참조 모델인 BL Bar-45x400-White를 기반으로 합니다.

스펙트럼

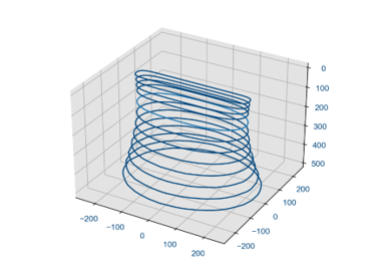

균일성

정보

위 그래프의 값은 mm 단위로 측정되었습니다.

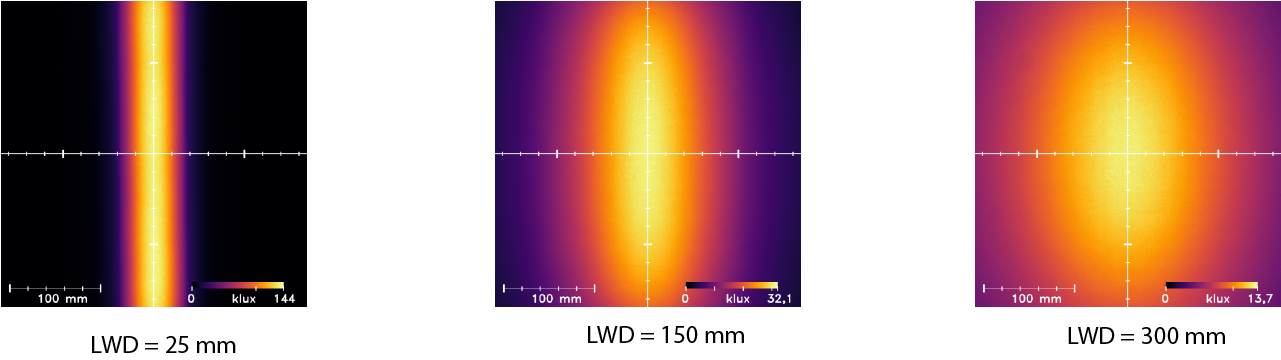

조도 균일성
