Basler Light Dark Field-100OD-x#

Basler 다크필드 조명은 다크필드 조명이 필요한 다양한 어플리케이션에 사용할 수 있습니다.

Basler Light Dark Field

주요 기능#

	바슬러 라이트 다크 필드-100OD-레드	바슬러 라이트 다크 필드-100OD-화이트	바슬러 라이트 다크 필드-100OD-블루	바슬러 라이트 다크 필드-100OD-적외선
주문 번호	2200000851	2200000747	2200000820	2200000882
최대 파장	625 nm	-	465 nm	850 nm
색온도	-	5000 K	-	-
LED Color	Red	White	Blue	적외선
발광부 면적(외경)	100 mm	100 mm	100 mm	100 mm
권장 조명 작동 거리	1–30 mm	1–30 mm	1–30 mm	1–30 mm
위험 등급(IEC 62471 기준)	면제	면제	면제	면제

	Basler Light Dark Field-100OD-x
적합성	CE(RoHS 포함), FCC, IP54, UKCA 해당 조명 모델의 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오.

	다크 필드 라이트 시리즈 100OD-x
전압 제어 모드에 필요한 전력	24 VDC ± 5 %, 6 W
전류 제어 모드에 필요한 전류	Red, White, and Blue: 300 mA Infrared: 450 mA
스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스)	Red, White, and Blue: 600 mA Infrared: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스)	Red, White, and Blue: 900 mA Infrared: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스)	Red, White, and Blue: 1200 mA Infrared: 900 mA
적외선 전용: 스트로브 모드 권장 최대 LED 전류 (1 % 듀티 사이클, 100 µs 펄스)	1350 mA
스트로브 모드 권장 최소 플래시 시간	100 µs

	다크 필드 라이트 시리즈 100OD-x
크기 (높이 x 너비 x 깊이)	130 x 141 x 12 mm
중량	300 g
재질	내부 PMMA 도광판이 적용된 블랙 아노다이징 알루미늄 하우징
커넥터	M8 소켓, 4핀 수형 커넥터

바슬러 라이트 다크필드 100OD

커넥터 핀 번호 지정 Basler 조명

정보

조명 커넥터의 핀 할당은 내부 컨트롤러를 사용할지 외부 컨트롤러를 사용할지에 따라 다릅니다. 자세한 내용은 Installation 단원의 해당 표를 참조하십시오.


작동 중 온도	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
작동 중 습도	30–70 %

추가 방열 조치 없이 상시 조명으로 작동하는 경우 최대 30 °C (86 °F)를 권장합니다. 최대 45 °C (113 °F) 환경에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 스트로브 조명 작동 시에는 최대 45 °C (113 °F)까지 허용됩니다.

조명 작동 거리(LWD)에 따른 최대 조도

정보

이 도면은 다음 참조 모델(BL Dark Field-100OD-White)을 기반으로 합니다.

스펙트럼

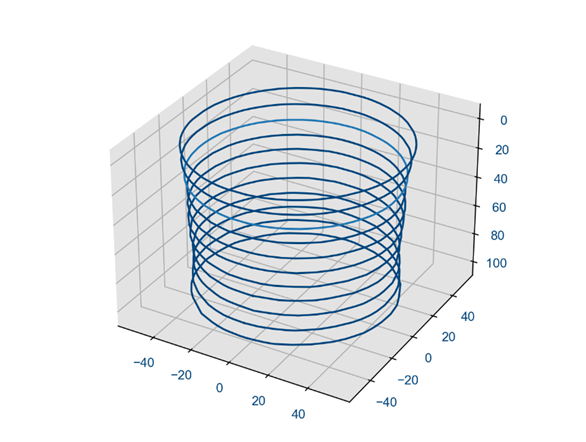

균일성

정보

위 그래프의 값은 mm 단위로 측정되었습니다.

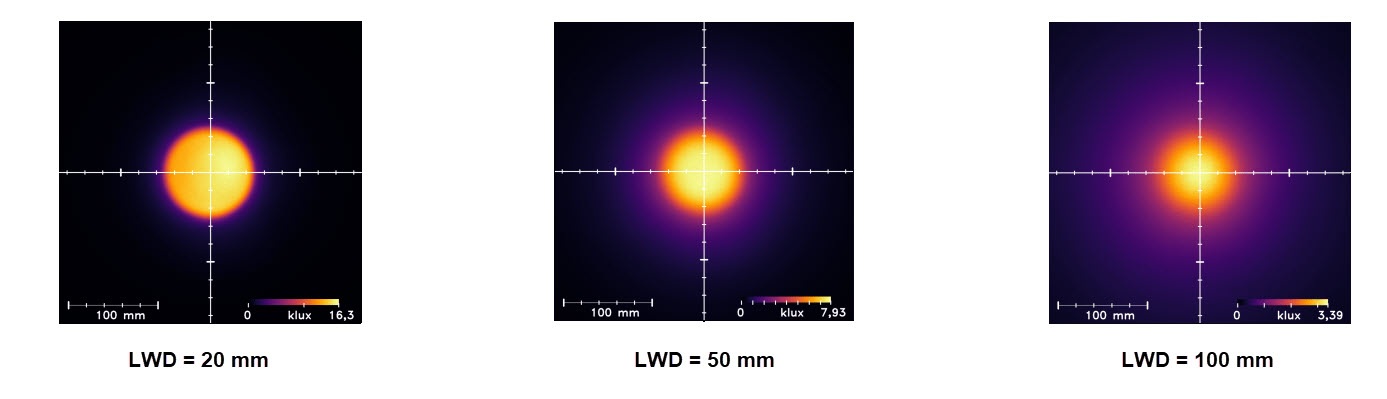

조도 균일성
