Basler Light Ring-120OD-Power-x#

Basler 링 조명은 일반적으로 카메라 주변에 배치되며 밝은 필드 조명을 사용하는 다양한 어플리케이션에 사용할 수 있습니다.

Basler Light Ring

정보

사진은 실제 제품과 약간 다를 수 있습니다.

주요 기능#

2개의 Operating Mode를 지원하는 내부 LED 컨트롤러
Basler SLP Strobe Controller와 호환
사전 구성된 하드웨어 컴포넌트
다양한 크기 및 LED 색상

일반 사양#

	Basler Light Ring-120OD-Power-Red	Basler Light Ring-120OD-Power-White	Basler Light Ring-120OD-Power-Blue	Basler Light Ring-120OD-Power-Infrared
주문 번호	2200000840	2200000736	2200000809	2200000871
주문 번호, IP67 조명	2200002485	2200002484	2200002486	2200002487
최대 파장	625 nm	-	465 nm	850 nm
색온도	-	5000 K	-	-
LED Color	Red	White	Blue	적외선
발광 면적	87–121 mm	87–121 mm	87–121 mm	87–121 mm
권장 조명 작동 거리	250–750 mm	250–750 mm	250–750 mm	250–750 mm
위험 등급(IEC 62471 기준)	RG1	RG1	RG1	RG1

	Basler Light Ring-120OD-Power-x
적합성	CE(RoHS 포함), FCC, IP54, IP67, UKCA 위 표의 "Order number, IP67"에 나열된 조명은 IP67을 준수합니다. 기타 모든 조명은 IP54 적합성만 갖추고 있습니다. 조명 모델 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오.

LED 사양#

	Ring Light Series 120OD-Power-x
백색 LED의 광원 출력(루멘)	2295
적색 LED의 방사 출력(mW)	4100
청색 LED의 방사 출력(mW)	6220
IR LED의 방사 출력(mW)	3820

전기적 사양#

	Ring Light Series 120OD-Power-x
전압 제어 모드에 필요한 전력	24 VDC ± 10 % 16 W
전류 제어 모드에 필요한 전류	적색, 백색, 청색: 900 mA 적외선: 1200 mA
스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스)	1800 mA
스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스)	2700 mA
스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스)	3600 mA
스트로브 모드 권장 최소 플래시 시간	100 µs

기계적 사양#

	Ring Light Series 120OD-Power-x
크기 (높이 x 너비 x 깊이)	130 x 141 x 14 mm
중량	350 g
재질	PMMA 조명 커버가 있는 블랙 아노다이징 알루미늄 하우징
커넥터	M8 소켓, 4핀 수형 커넥터

링 조명 치수#

Basler Ring Light 120OD-Power-x

커넥터 핀 번호 지정#

커넥터 핀 번호 지정 Basler 조명

정보

조명 커넥터의 핀 할당은 내부 컨트롤러를 사용할지 외부 컨트롤러를 사용할지에 따라 다릅니다. 자세한 내용은 Installation 단원의 해당 표를 참조하십시오.

환경 요건#


작동 중 온도	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
작동 중 습도	30–70 %

추가 방열 조치 없이 상시 조명으로 작동하는 경우 최대 30 °C (86 °F)를 권장합니다. 최대 45 °C (113 °F) 환경에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 스트로브 조명 작동 시에는 최대 45 °C (113 °F)까지 허용됩니다.

성능 차트#

조명 작동 거리(LWD)에 따른 최대 조도#

조명 작동 거리(LWD)에 따른 최대 조도

정보

도해는 다음 기준 모델을 기반으로 합니다: BL Ring-120OD-Power-White.

스펙트럼#

스펙트럼

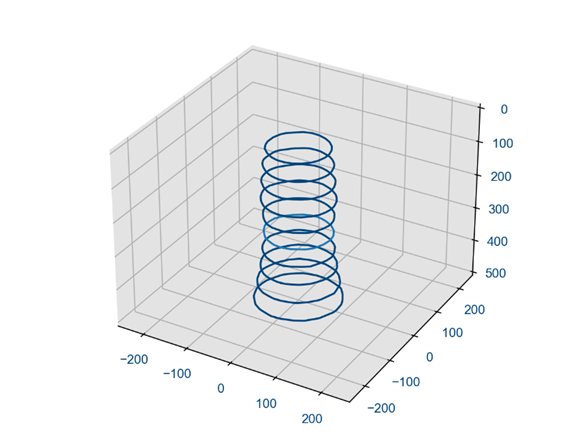

균일성#

균일성

정보

위 그래프의 값은 mm 단위로 측정되었습니다.

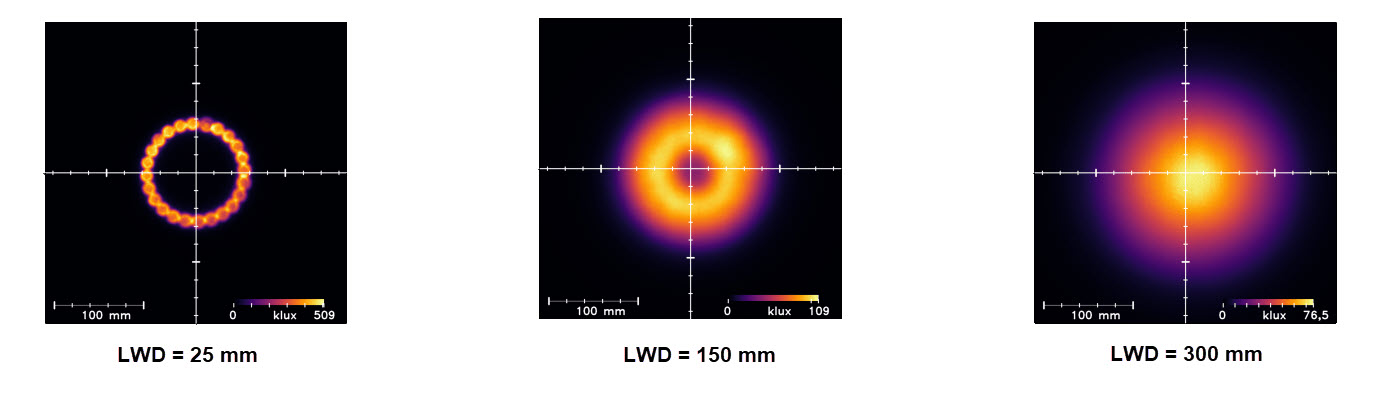

조도 균일성
