Basler Power-I/O PLC+ 케이블 6p/open, PRO#
소개#

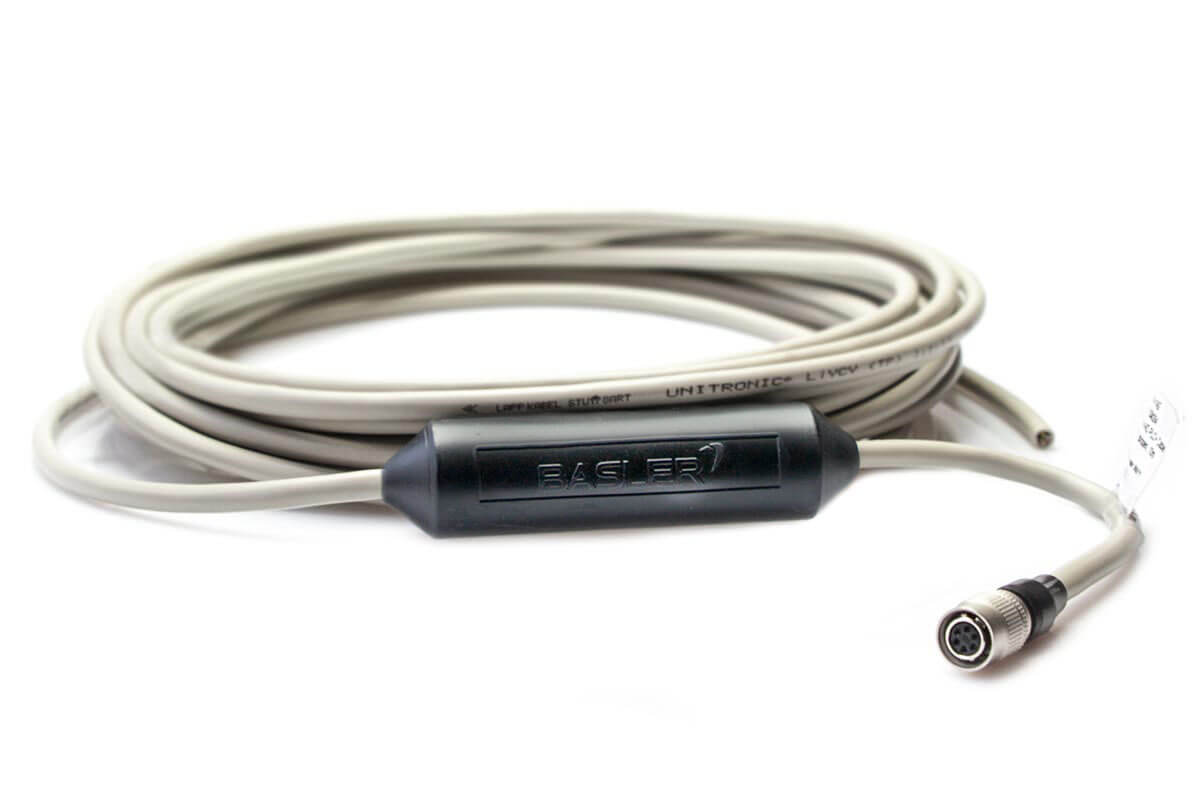

Hirose 6핀 커넥터와 개방형 단말이 있는 Power-I/O-PLC+ 케이블에는 통합 PLC+ 전자 회로 기판이 내장되어 있습니다.
이 보드의 핵심 기능은 PLC 장치에서 들어오는 입력 전압 수준(최대 24 V)을 카메라에 필요한 TTL 전압 수준(0~5 V)으로 조정하는 것입니다. 아래 표는 이러한 서로 다른 전압 수준을 대조하여 보여줍니다.
또한, PLC+ 전자 회로 기판은 카메라의 전원 공급 장치와 카메라의 입력 및 출력 라인을 다음과 같은 위험으로부터 보호합니다.
- 역극성
- 턴온 전압 스파이크
- 양 또는 음의 과전압 스파이크
또한 이 케이블은 트위스티드 페어 케이블을 사용하여 신호 전송 및 전원 공급 장치를 EMI 및 ESD로부터 보호합니다. 각 전선 쌍은 하나의 신호만 전달하는데, 하나의 전선은 신호 자체를 전달하고 다른 하나는 해당 신호의 복귀 도체 역할을 합니다.
| 카메라 I/O 신호 전압 | PLC+ 케이블 입력 전압 | 설명 |
|---|---|---|
| 최대 24 VDC | 최대 24 VDC + 10 % | 작동 전압 제한. |
| 0–1.4 VDC | 0–8.4 VDC | 논리적 0을 나타내는 전압입니다. |
| >1.4–2.2 VDC | >8.4–10.4 VDC | 논리 상태가 정의되지 않았습니다. |
| >2.2 VDC | >10.4 VDC | 논리적 1을 나타내는 전압입니다. |
기술 데이터#
정보
이 케이블은 다음 카메라 모델에 적합합니다.
- ace GigE
- 옵토커플러 I/O 라인과 함께 사용하는 경우에만 적합합니다.
- ace USB 3.0
- 옵토커플러 I/O 라인과 함께 사용하는 경우에만 적합합니다.
- 추가적인 안전 조치를 취하십시오.
| 주문 번호 | 케이블 길이 |
|---|---|
| 2000034084 | 10 m |
케이블 도면#
주의 – 부상 위험
단락 시 부상 위험 및 카메라 손상 위험 (GigE 카메라에만 해당)
단락이 발생하면 카메라 하우징의 온도가 극도로 상승할 수 있습니다. 이로 인해 카메라가 손상될 수 있으며, 하우징을 만질 경우 화상 등 부상을 입을 수 있습니다. 최악의 경우 과열로 인해 화재가 발생할 수 있습니다. 이를 방지하려면 단락 시 각 개별 와이어를 통해 흐르는 전류를 제한하기 위한 추가 조치를 취해야 합니다. 허용되는 최대 전류는 2 A입니다. 이를 수행하는 방법에는 다음 두 가지가 있습니다.
- 퓨즈 사용
- 제한된 전원 공급장치 사용
배선 정보#
정보
(x) 표시는 와이어가 내부적으로 핀 x에 연결되어 있음을 의미합니다.
| 핀 번호 | 와이어 색상 | ace GigE | ace USB 3.0 |
|---|---|---|---|
| 1 | 갈색 | Camera Power | 추가적인 안전 조치를 제공하는 데 사용됩니다. |
| 2 | 분홍색 | Opto-isolated IN (Line1) | Opto-isolated IN (Line1) |
| (5) | 회색 | 옵토커플러 절연 IN Ground (Line1) | 옵토커플러 절연 IN Ground (Line1) |
| 4 | 노란색 | Opto-isolated OUT (Out1) | Opto-isolated OUT (Out1) |
| (5) | Green | 옵토커플러 절연 OUT Ground (Out1) | 옵토커플러 절연 OUT Ground (Out1) |
| 6 | White | 카메라 전원 접지 | 추가적인 안전 조치를 제공하는 데 사용됩니다. |
정보
ace USB 3.0 카메라 케이블 사용 시 안전 조치
예를 들어 납땜을 통해 갈색 와이어와 흰색 와이어 사이에 전기적 연결을 만드십시오. 연결부는 다른 와이어와 절연 처리하십시오. 자세한 내용은 다음 그림을 참조하십시오.
물리적 사양#
| 카메라측 커넥터 | Hirose 6 pin [HR10A-7P-6S (73)] |
| 호스트측 커넥터 | 없음, 개방형 단자 |
| 케이블 단면적 | 3 x 2 x 0.14 mm² (AWG 26에 가까움) |
| 케이블 직경 | 5.8 mm |
| 와이어 절연 | PVC |
| 외피 | PVC |
| 최소 벤딩 반경 | 34.8 mm (케이블 직경의 6배), 고정 설치 |
| 최대 벤딩 횟수 | 없음(고정 설치 전용) |
| 케이블 체인 애플리케이션에 적합 | 아니요 |
| 로보틱스 애플리케이션에 적합 | 아니요 |
전기적 사양#
| 공칭 동작 전압 | 카메라의 전원 사양은 카메라 문서를 참조하십시오. |
| 최대 작동 전압 | 카메라의 전원 사양은 카메라 문서를 참조하십시오. |
| 와이어 저항 | ≤142 Ω/km |
환경 사양#
| 작동 온도 범위 | -25–80 °C, 고정식 |
플러그 사양#
| 내구성 | >1000회 삽발거 |
| 접촉 저항 | 10 mΩ max. |
| 접점 도금 | 은색 |
| 보호 등급 | IP40 |
| 플러그 절연 재질 | 폴리아미드/PBT |
일반 정보#
| 적합성 | CE(RoHS 포함) 케이블 인증서 자세한 내용은 Basler 웹사이트의 규정 준수(Compliance) 섹션을 참조하십시오. |
| 보증 | 3년 |
카메라에 케이블을 연결하기 전에 해당 카메라 모델에 대한 항목을 읽어보세요. 카메라 항목은 면 스캔 및 라인 스캔 카메라 섹션에서 찾을 수 있습니다.
