Basler Light Ring-100OD-Power-x#

Basler 링 조명은 일반적으로 카메라 주변에 배치되며 밝은 영역 조명을 위한 다양한 애플리케이션에 사용할 수 있습니다.

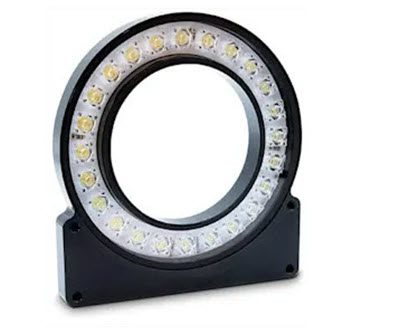

Basler Light Ring

정보

사진은 실제 제품과 외관이 약간 다를 수 있습니다.

주요 기능#

	Basler Light Ring-100OD-Power-Red	Basler Light Ring-100OD-Power-White	Basler Light Ring-100OD-Power-Blue	Basler Light Ring-100OD-Power-Infrared
Order Number	2200001506	2200001505	2200001507	2200001508
주문 번호, IP67 조명	2200002479	2200002478	2200002480	2200002481
주요 파장	625 nm	-	465 nm	850 nm
색온도	-	5000 K	-	-
LED 색상	Red	흰색	Blue	적외선
발광부	67–101 mm	67–101 mm	67–101 mm	67–101 mm
권장 조명 작동 거리	250–700 mm	250–700 mm	250–700 mm	250–700 mm
위험 등급(IEC 62471 기준)	RG1	RG1	RG1	RG1

	Basler Light Ring-100OD-Power-x
적합성	CE (RoHS 포함), FCC, IP54, IP67, UKCA 위 표의 “Order number, IP67”에 나열된 조명은 IP67을 준수합니다. 그 외의 모든 조명은 IP54 적합성만 갖추고 있습니다. 라이트 모델 인증서 자세한 내용은 Basler 웹사이트의 컴플라이언스 섹션을 참조하십시오.

	Ring Light Series 100OD-Power-x
전압 제어 모드에 필요한 전력	24 VDC ± 10 %, 11 W
전류 제어 모드에 필요한 전류	Red, White, and Blue: 600 mA Infrared: 900 mA
스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스)	Red, White, and Blue: 1200 mA Infrared: 1350 mA
스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스)	Red, White, and Blue: 1800 mA Infrared: 2025 mA
스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스)	Red, White, and Blue: 2400 mA Infrared: 2700 mA
스트로브 모드의 권장 최소 플래시 시간	100 µs

	Ring Light Series 100OD-Power-x
치수 (높이 x 너비 x 깊이)	110 x 121 x 14 mm
중량	225 g
재질	PMMA 조명 커버가 있는 블랙 아노다이징 알루미늄 하우징
커넥터	M8 소켓, 4핀 수형 커넥터

Basler Ring Light 100OD-Power-x

Connector Pin Numbering Basler Light

정보

라이트 커넥터의 핀 할당은 내부 컨트롤러를 사용할지 외부 컨트롤러를 사용할지에 따라 다릅니다. 자세한 내용은 Installation 장의 각 표를 참조하십시오.


Temperature During Operation	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
Humidity During Operation	30–70 %

추가 방열 조치 없이 상시 점등(steady light)으로 작동하는 경우 최대 30 °C(86 °F)를 권장합니다. 최대 45 °C(113 °F) 조건에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 플래시 라이트 작동의 경우 최대 45 °C(113 °F)도 허용됩니다.
