Basler Light Back-200x300-x#

Basler Backlights는 예를 들어 윤곽을 측정하기 위해 피사체 바로 뒤에 배치할 수 있습니다.

Basler Light Back

주요 기능#

	Basler Light Back-200x300-Red	Basler Light Back-200x300-White	Basler Light Back-200x300-Blue	Basler Light Back-200x300-Infrared
Order Number	2200001098	2200001097	2200001099	2200001100
주요 파장	625 nm	-	465 nm	850 nm
색온도	-	5000 K	-	-
LED 색상	Red	흰색	Blue	적외선
발광부	200 x 300 mm	200 x 300 mm	200 x 300 mm	200 x 300 mm
권장 조명 작동 거리	1–100 mm	1–100 mm	1–100 mm	1–100 mm
위험 등급(IEC 62471 기준)	면제됨	면제됨	면제됨	면제됨

	Basler Light Back-200x300-x
적합성	CE (RoHS 포함), FCC, IP54, UKCA

	Backlight Series 200x300-x

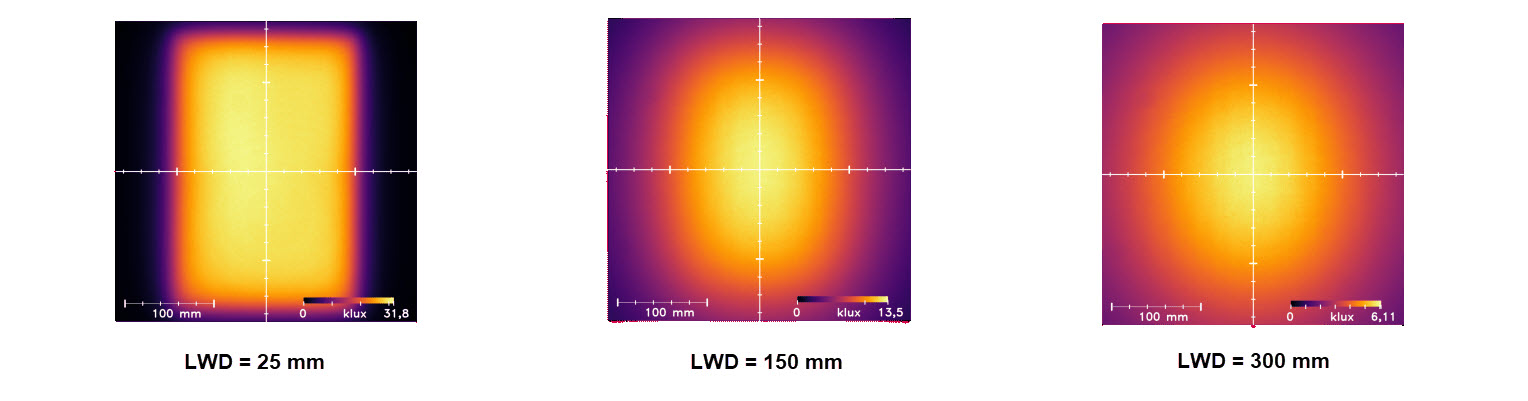

0 mm 거리에서의 White LED 조도	43 klux

값은 ± 7 % 허용 오차를 가진 대략적인 값입니다.

	Backlight Series 200x300-x
전압 제어 모드에 필요한 전력	24 DC ± 10 %, 28 W
전류 제어 모드에 필요한 전류	Red, White, and Blue: 1500 mA Infrared: 1800 mA
스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스)	Red, White, and Blue: 3000 mA Infrared: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스)	Red, White, and Blue: 4500 mA Infrared: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스)	Red, White, and Blue: 6000 mA Infrared: 3600 mA
적외선 전용: 스트로브 모드 권장 최대 LED 전류 (1 % 듀티 사이클, 100 µs 펄스)	5400 mA
스트로브 모드의 권장 최소 플래시 시간	100 µs

	Backlight Series 200x300-x
Dimensions (H x W x D)	220 x 350 x 12 mm
중량	1600 g
재질	PMMA 조명 커버가 있는 블랙 아노다이징 알루미늄 하우징
커넥터	M8 소켓, 4핀 수형 커넥터

Basler Light Back 200x300x

Connector Pin Numbering Basler Light

정보

라이트 커넥터의 핀 할당은 내부 컨트롤러를 사용할지 외부 컨트롤러를 사용할지에 따라 다릅니다. 자세한 내용은 Installation 장의 각 표를 참조하십시오.


Temperature During Operation	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
Humidity During Operation	30–70 %

추가 방열 조치 없이 상시 점등(steady light)으로 작동하는 경우 최대 30 °C(86 °F)를 권장합니다. 최대 45 °C(113 °F) 조건에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 플래시 라이트 작동의 경우 최대 45 °C(113 °F)도 허용됩니다.
