Basler Light Spot-13FWHM-x#
주요 기능#
- 2개의 Operating Mode를 지원하는 내부 LED 컨트롤러
- Basler SLP Strobe Controller와 호환
- 사전 구성된 하드웨어 컴포넌트
- 다양한 크기 및 LED 색상
일반 사양#
| Basler Light Spot-13FWHM-Red | Basler Light Spot-13FWHM-White | Basler Light Spot-13FWHM-Blue | Basler Light Spot-13FWHM-Infrared | |
|---|---|---|---|---|
| 주문 번호 | 2200000855 | 2200000751 | 2200000824 | 2200000886 |
| 최대 파장 | 625 nm | - | 465 nm | 850 nm |
| 색온도 | - | 5000 K | - | - |
| LED Color | Red | White | Blue | 적외선 |
| 빔 각도 | 13° | 13° | 13° | 13° |
| 권장 조명 작동 거리 | 100–700 mm | 100–700 mm | 100–700 mm | 100–700 mm |
| 위험 등급(IEC 62471 기준) | RG1 | RG1 | RG2 | RG2 |
| Basler Light Spot-13FWHM-x | |
|---|---|
| 적합성 | CE(RoHS 포함), FCC, IP54, UKCA 해당 조명 모델의 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오. |
LED 사양#
| Spotlight Series 13FWHM-x | |
|---|---|
| 백색 LED의 광원 출력(루멘) | 818 |
| 적색 LED의 방사 출력(mW) | 348 |
| 청색 LED의 방사 출력(mW) | 미정 |
| IR LED의 방사 출력(mW) | 2532 |
전기적 사양#
| Spotlight Series 13FWHM-x | |
|---|---|
| 전압 제어 모드에 필요한 전력 | 24 VDC ± 10 %, 8 W |
| 전류 제어 모드에 필요한 전류 | 600 mA |
| 스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스) | 900 mA |
| 스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스) | 1200 mA |
| 스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스) | 1500 mA |
| 스트로브 모드 권장 최소 플래시 시간 | 100 µs |
기계적 사양#
| Spotlight Series 13FWHM-x | |
|---|---|
| 크기 (높이 x 너비 x 깊이) | 56 x 46 x 46 mm |
| 중량 | 200 g |
| 재질 | PMMA 조명 커버가 있는 아노다이징 알루미늄 하우징 |
| 커넥터 | M8 소켓, 4핀 수형 커넥터 |
스포트라이트 치수#
환경 요건#
| 작동 중 온도 | 10–30 °C (50–86 °F) / 45 °C (113 °F)a |
| 작동 중 습도 | 30–70 % |
-
추가 방열 조치 없이 상시 조명으로 작동하는 경우 최대 30 °C (86 °F)를 권장합니다. 최대 45 °C (113 °F) 환경에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 스트로브 조명 작동 시에는 최대 45 °C (113 °F)까지 허용됩니다.
성능 차트#
조명 작동 거리(LWD)에 따른 최대 조도#
정보
다이어그램은 다음 기준 모델을 기반으로 합니다: BL Spot-13FWHM-White.
스펙트럼#

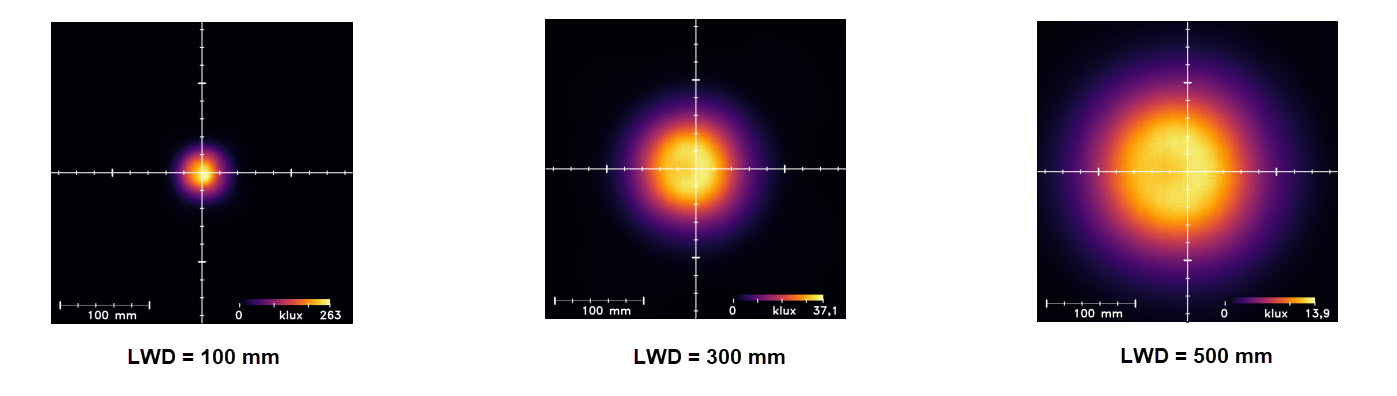

균일성#
정보
위 그래프의 값은 mm 단위로 측정되었습니다.
