Basler Light Controller 4C-1.25A-84W-24V#

Basler의 Light Controller 4C-1.25A-84W-24V를 사용하면 Basler 조명 제품은 물론, 사용 환경에 있는 그 밖의 모든 조명 장치도 사용할 수 있습니다.

조명을 컨트롤러에 직접 연결하면 조명에 공급되는 출력 전류를 지정할 수 있으며, 이를 통해 밝기를 조절할 수 있습니다. 또는 카메라를 외부 트리거 소스로 사용하여 조명을 켜거나 끌 수도 있습니다.

사양#

일반 사양#

Basler Light Controller 4C-1.25A-84W-24V
입력 전압 100–240 VAC
소비 전력 120 W (일반적으로)
드라이버 메서드 정전류 시스템
밝기 조절 방법 수동(10 mA – 1.25 A) 또는 전류 제한 기능을 통해
통신 포트 100/10 Mbps 이더넷 (TCP/UDP IP)
채널 수 4
외부 트리거 반응 <50 µs
보호 단락 보호
과열 보호
전류 제한 회로
채널 1–4 출력 전압 (속도) 8–24 VDC
채널 1–4 최대 출력 전류 (채널당) 1.25 A
12V 출력 전압 (정격) 12 VDC
12V 최대 출력 전류 0.5 A
최대 출력 채널당 30W; 총 84W (채널 1~4 및 12VDC 출력 포함)
리플 전류 <15 % @ 24 VDC/1.25 A
외부 트리거 입력 12–24 VDC; 하이/로우 액티브 선택이 가능한 외부 온/오프 트리거
Size (L x W x H) 147 × 100 × 129 mm
중량 1000 g (최대)
커넥터 4개의 3핀 JST-SMR 암 커넥터(조명)
7핀 PCB 단자대 커넥터(트리거 입력)
RJ45 이더넷 커넥터
3핀 C14 커넥터(전원 입력)
적합성 CE ( RoHS 포함), UKCA, FCC, KC, REACH, PSE
패키지 구성품 Basler Light Controller 4C-1.25A-84W-24V
DIN 레일 브라켓 및 나사 (2200001191)
7핀 DC 트리거 커넥터 (2200001264)
액세서리 AC 전원 케이블
, Basler Lights

기계적 사양#

Basler Light Controller 4C-1.25A-84W-24V의 치수 (mm 단위)

Requirements#

환경 요건#

Temperature and Humidity#

작동 중 온도 0–40 °C (32–104 °F)
작동 중 습도 30–85 %, 상대 습도, 비응결
보관 온도 -20–60 °C (-28–140 °F)
보관 습도 20–85 %, 상대습도, 비응결 상태

Electrical Requirements#

AC INLET이라고 표시된 3핀 C14 커넥터를 통해 컨트롤러에 전원을 공급해야 합니다.

전압 요구 사항 소비 전력
100–240 VAC 120 W

주의 – 이 컨트롤러는 고에너지 펄스를 발생시키므로, 단락 방지 장치가 없는 경우 컨트롤러가 손상될 수 있습니다.

  • 출력 단자를 올바르게 연결하십시오.

외부 트리거용 회로도#

회로도: 외부 트리거, Basler Light Controller 4C-1.25A-84W-24V

Cable Requirements#

전원 공급 케이블#

주의 – 부적합한 전원 케이블을 사용하면 컨트롤러가 손상될 수 있습니다.

항상 다음 전원 케이블 중 하나를 사용하십시오:

  • 100–120 VAC:
    • SVT 또는 SJT
    • AWG18
    • 길이: 최대 3m
    • 절연 내전압: 125 VAC (최소)
  • 200–240 VAC:
    • H05VV-F
    • AWG18
    • 길이: 최대 3m
    • 절연 내력: 최소 250 VAC

컨트롤러-조명 연결 케이블#

케이블의 최대 길이는 8m입니다.

최적의 성능과 사용 편의성을 위해 Basler는 다음 케이블을 사용할 것을 권장합니다:

  • BLC-BL 연결 케이블 M8, 2m (주문 번호: 2200001192)
  • BLC-BL 연결 케이블 M8, 5m (주문 번호: 2200001193)
  • BLC-BL 연결 케이블 M8, 8m (주문 번호: 2200001194)

외부 트리거 케이블#

케이블의 최대 길이는 10m입니다.

Physical Interface#

 Basler Light Controller 4C-1.25A-84W-24V 물리적 인터페이스

부분 기능
1 밝기/기능 버튼 컨트롤러를 수동 모드로 설정하는 데 사용됩니다.
2 LED L1–L4 사용 중인 채널을 나타냅니다
3 3핀 JST-SMR 암 커넥터 4개 (채널 1–4) 광 커넥터
4 이더넷 커넥터 컨트롤러를 컴퓨터에 연결합니다
5 3핀 C14 커넥터 (AC 입력 100-240V) 전원 입력
6 7핀 PCB 단자대 커넥터 (TRIG) 트리거 입력
7 모드 선택기 (MANU / ETHERNET) 수동 모드와 이더넷 모드 간 전환
8 재설정 버튼 설정을 기본값으로 재설정합니다.
9 채널 선택기 채널을 전환합니다
10 LED 컨트롤러 작동 상태를 나타냅니다(자세한 내용은 LED 참조).
11 표시 컨트롤러를 수동 모드로 설정하는 데 사용됩니다.

LED#

이 컨트롤러에는 다음과 같은 LED가 있습니다:

LED 색상과 의미
A/mA 녹색: 현재 단위가 A로 설정되어 있습니다.
꺼짐: 현재 단위가 mA로 설정되어 있습니다.
H/L 녹색: 트리거 신호가 높음(1).
꺼짐: 트리거 신호가 낮음(0).
잠금 녹색: 키가 잠겨 있음(수동 모드에서만 해당)
꺼짐: 키가 잠겨 있지 않음.
L1 녹색: 채널 1이 설정되어 있거나 사용 중입니다.
꺼짐: 채널 1이 설정되어 있지 않거나 사용 중이 아닙니다.
L2 녹색: 채널 2가 설정되어 있거나 사용 중입니다.
꺼짐: 채널 1이 설정되어 있지 않거나 사용 중이 아닙니다.
L3 녹색: 채널 3이 구성되어 있거나 사용 중입니다.
꺼짐: 채널 1이 구성되어 있지 않거나 사용 중이 아닙니다.
L4 녹색: 채널 4가 설정되어 있거나 사용 중입니다.
꺼짐: 채널 1이 설정되어 있지 않거나 사용 중이 아닙니다.

Connector Pinout#

3핀 JST-SMR 암 커넥터#

핀 번호 지정: 3핀 JST-SMR 암 커넥터

핀 기능
1 빛 +
2 연결되지 않음
3 빛 -

7핀 PCB 단자대 커넥터#

핀 번호 지정 7핀 PCB 단자대 커넥터

핀 기능
1 12 VDC -
2 12 VDC +
3 Common
4 채널 4
5 채널 3
6 채널 2
7 채널 1

Ethernet Connector#

Ethernet Connector

Precautions#

경고 – 화재 위험 / 감전 위험

승인받지 않은 상태에서 제품을 분해하거나 개조할 경우 화재나 감전 사고가 발생할 수 있습니다.

  • 제품을 분해하거나 개조하지 마십시오.

이 제품을 물에 노출시키면 화재나 감전, 또는 둘 다 발생할 수 있습니다.

  • 제품이 물이나 기타 액체에 닿지 않도록 주의하십시오.

전원이 켜진 상태에서 조명 케이블을 연결하거나 분리하면 회로 손상, 미세한 불꽃으로 인한 화재 또는 감전 사고가 발생할 수 있습니다.

  • 전원을 끈 후에만 조명 케이블을 연결하거나 분리하십시오.

제품의 케이블이 손상될 경우 화재나 감전, 또는 두 가지 모두 발생할 수 있습니다.

  • 제품을 이동하기 전에 모든 케이블을 분리하십시오.
경고 – 감전 위험

손이 젖은 상태에서 컨트롤러와 케이블을 연결하거나 분리하면 감전될 수 있습니다.

  • 손이 젖은 상태에서는 부품을 연결하거나 분리하지 마십시오.

승인되지 않은 전원 공급 장치를 사용할 경우 감전될 수 있습니다. 심각한 부상이나 사망을 초래할 수 있습니다.

  • Safety Extra Low Voltage (SELV) 및 Limited Power Source (LPS) 요구 사항을 충족하는 전원 공급 장치를 사용해야 합니다.
경고 – 화재 위험

연기, 열, 냄새, 소음 등을 감지한 후에도 제품을 계속 사용하면 화재나 감전, 또는 둘 다 발생할 수 있습니다.

  • 즉시 제품 사용을 중단하고 전원을 끄십시오.

전극에서 먼지나 기타 이물질을 제거할 때 부적절한 재료를 사용하면 화재가 발생할 수 있습니다.

  • 먼지나 기타 이물질을 제거할 때는 전원을 끄고 마른 천만 사용하십시오.
주의사항 – 부적절한 취급 시 제품이 손상될 수 있습니다.

부적절한 취급은 제품 고장을 초래할 수 있습니다.

  • 제품을 다룰 때는 각별히 주의해야 합니다.
  • 제품을 단단하고 평평하며 고른 표면에 놓으십시오.
  • 제품을 떨어뜨리거나 물리적 충격을 가하지 마십시오.
  • 제품을 직사광선이 닿는 곳이나 습도가 높은 곳에 두지 마십시오.
공지 – 제품 결함

제품 케이블을 잘못 취급할 경우 제품에 오작동이 발생할 수 있습니다.

  • 제품 케이블을 고전압선이나 전력선과 함께 묶지 마십시오.
  • 케이블을 설치할 때는 충분한 공간을 확보하십시오.
  • 제품 배선 시 케이블을 자연스러운 굽힘 반경 이상으로 구부리거나 좁은 공간에 끼워 넣지 마십시오.

단락은 제품에 영향을 미치며 제품 고장을 유발할 수 있습니다.

  • 양극 및 음극 출력 단자를 고의로 단락시키지 마십시오.
  • 사용자 환경에 컨트롤러를 설치할 때는 나사를 5mm 이상 깊게 조이지 마십시오.
주의 – 부적절한 전압을 사용하면 제품이 손상될 수 있습니다.

입력 전압의 허용 범위 밖에서 제품을 사용하면 제품이 손상될 수 있습니다.

  • 제품에는 입력 전압의 안전 범위 내의 전압만 공급하십시오.
주의 – 부적절한 세정제를 사용하면 제품이 손상될 수 있습니다.
  • 부적절한 세정제를 사용하면 제품 표면이 변색되거나 손상될 수 있습니다.

  • 페인트 희석제나 벤젠과 같은 유기 용제로 제품을 닦지 마십시오.

설치#

주의 – 컨트롤러를 설정하거나 케이블을 연결/분리할 때 전원을 켜 둔 상태로 두면 컨트롤러가 오작동할 수 있습니다.

컨트롤러를 설치하거나 케이블을 연결·분리할 때는 반드시 전원을 끄십시오.

주의 – 지정된 범위 밖의 온도는 컨트롤러에 손상을 줄 수 있습니다.

충분한 방열 조치를 취해야 합니다. 컨트롤러를 설치할 때는 열이 잘 빠져나갈 수 있도록 양쪽의 냉각 통풍구 주변에 충분한 공간을 확보하십시오.

공지 – 전자기 간섭(EMI)은 컨트롤러의 성능에 부정적인 영향을 미칠 수 있습니다.

컨트롤러는 항상 기능 접지에 연결하십시오.

DIN 레일에 컨트롤러 장착하기#

컨트롤러를 DIN 레일에 장착하려면:

  1. 컨트롤러를 기울여 DIN 레일에 걸치십시오.
  2. 컨트롤러를 아래로 눌러 DIN 레일에 고정하십시오.

컨트롤러와 조명 연결하기#

3핀 JST-SMR 암 커넥터의 Light + 및 Light - 핀을 사용하여 조명의 케이블을 연결하십시오.

컨트롤러와 카메라 연결하기#

카메라를 외부 트리거 소스로 연결하려면:

  1. 외부 트리거 케이블의 노출된 양 끝을 ‘TRIG’라고 표시된 7핀 PCB 단자대 커넥터에 연결하십시오.
  2. 고정 나사를 조이십시오(최대 토크 19 Ncm).

컨트롤러와 전원 케이블 연결하기#

전원 공급 케이블을 컨트롤러의 ‘AC INLET’이라고 표시된 3핀 C14 커넥터에 연결하십시오.

컨트롤러와 호스트 컴퓨터 연결하기#

웹 인터페이스를 통해 이더넷 모드로, 또는 텔넷 프로토콜을 통해 이더넷 모드로 컨트롤러를 작동하려면, 호스트 컴퓨터에 연결된 이더넷 케이블을 컨트롤러의 이더넷 커넥터에 연결하십시오.

작동#

이 컨트롤러에는 세 가지 작동 모드가 있습니다:

컨트롤러 수동 조작#

주의 – 지정된 출력 전류 범위를 벗어난 전류가 흐르면 조명 장치의 LED가 손상될 수 있습니다.

조명의 설명서에 명시된 대로 올바른 출력 전류, 오버드라이브 및 듀티 사이클을 조명에 공급해야 합니다. 컨트롤러 설정 시 이러한 값을 준수하지 않을 경우, 조명의 LED가 손상될 수 있습니다.

컨트롤러를 수동으로 작동하려면:

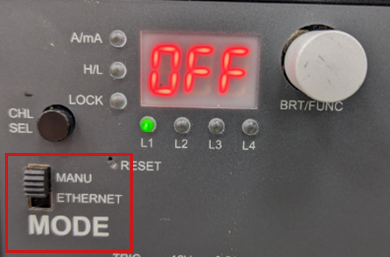

  1. 컨트롤러에서 모드를 MANU로 전환하십시오.

    마누 모드로 전환하기

  2. CHL SEL 버튼을 눌러 설정할 채널을 선택하십시오.

    채널 선택

  3. 선택한 채널의 작동 방식을 설정하십시오. 각 채널에 대해 다음 모드를 설정할 수 있습니다.

    1. OFF 모드: 조명을 끄고 선택한 채널의 출력을 비활성화합니다.

      꺼짐 모드

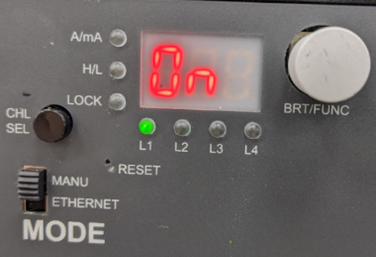

    2. ON 모드: 조명을 계속 켜 놓습니다. 이 모드에서는 밝기만 설정할 수 있습니다. 밝기는 0 mA부터 전류 제한치까지 조절할 수 있습니다.

      On 모드

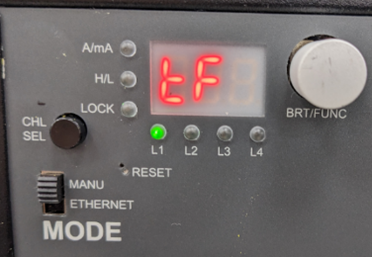

    3. 트리거 팔로우 모드: 이 모드에서는 트리거 신호에 따라 조명이 제어되므로 스트로브 조명으로 사용할 수 있습니다. 밝기는 0 mA부터 오버드라이브 한계치까지 조절할 수 있습니다.

      트리거 팔로우 모드

    4. 트리거 시작 모드: 이 모드에서는 트리거 신호에 의해 조명이 켜지고 일정 시간 동안 켜진 상태를 유지하므로, 스트로브 조명으로 사용할 수 있습니다. 밝기는 0 mA에서 오버드라이브 한계치까지 조절할 수 있습니다.

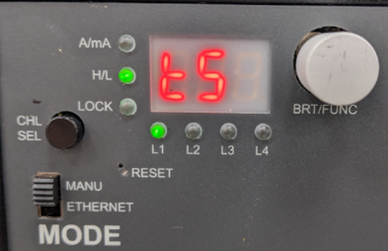

      트리거 시작 모드

이러한 모드로 조명을 설정하려면 BRT/FUNC 버튼을 사용하십시오. BRT/FUNC 버튼을 돌리거나 누를 수 있습니다.

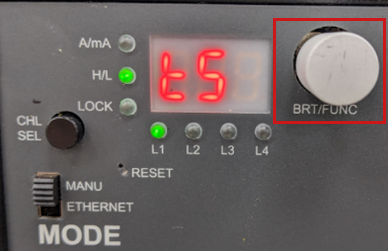

BRT/FUNC 버튼

BRT/FUNC 버튼을 사용하여 다음 설정을 구성할 수 있습니다:

전류 제한 및 오버드라이브의 정의#

전류 제한은 컨트롤러가 공급할 수 있는 최대 전류를 정의하며, 따라서 100% 밝기에 해당합니다. 조명의 최대 허용 전류는 해당 제품의 설명서를 참조하여 확인하십시오.

오버드라이브 제한은 오버드라이브 모드에서 컨트롤러가 공급할 수 있는 최대 전류를 정의하며, 이를 통해 100% 이상의 밝기 수준을 구현할 수 있습니다. Basler는 오버드라이브를 스트로브 모드에서만 사용할 것을 권장하며, 이 경우 듀티 사이클도 함께 정의해야 합니다. 해당 조명의 최대 허용 오버드라이브 및 듀티 사이클에 대한 정보는 제품 설명서를 참조하십시오.

  1. CHL_SEL 버튼과 BRT 버튼을 동시에 누르십시오.
  2. 를 누르세요 BRT 버튼을 다시 눌러 전류 제한(CL) 및 오버드라이브 한계 (OdL).
  3. BRT 버튼을 시계 방향 또는 반시계 방향으로 돌려 제한값을 늘리거나 줄이십시오.
  4. BRT 버튼을 눌러 설정을 확인하고 현재 제한 설정 모드를 종료하십시오.
    디스플레이에는 선택한 채널의 모드가 표시됩니다.

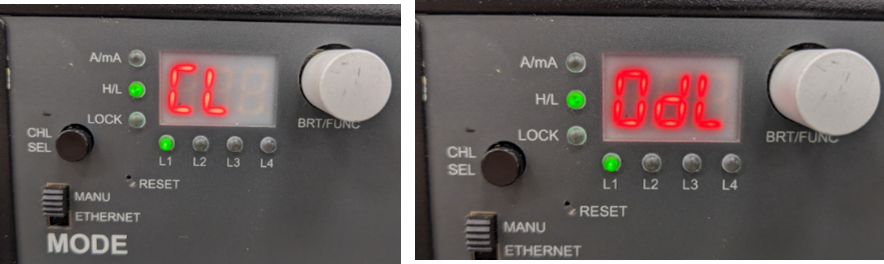

BRT 버튼: 전류 제한 및 오버드라이브 제한

주의 – 지정된 출력 전류 범위를 벗어난 전류가 흐르면 조명 장치의 LED가 손상될 수 있습니다.

조명의 설명서에 명시된 대로 올바른 출력 전류, 오버드라이브 및 듀티 사이클을 조명에 공급해야 합니다. 컨트롤러 설정 시 이러한 값을 준수하지 않을 경우, 조명의 LED가 손상될 수 있습니다.

밝기 조절하기#

  1. 원하는 모드(ON, 트리거 시작, 트리거 팔로우)가 표시될 때까지 BRT 버튼을 돌리십시오. 그런 다음 BRT 버튼을 한 번 누르십시오.
  2. 밝기를 높이려면 BRT 버튼을 시계 방향으로 돌리십시오.
  3. 밝기를 낮추려면 BRT 버튼을 시계 반대 방향으로 돌리십시오.
  4. BRT 버튼을 눌러 설정을 확인하십시오.

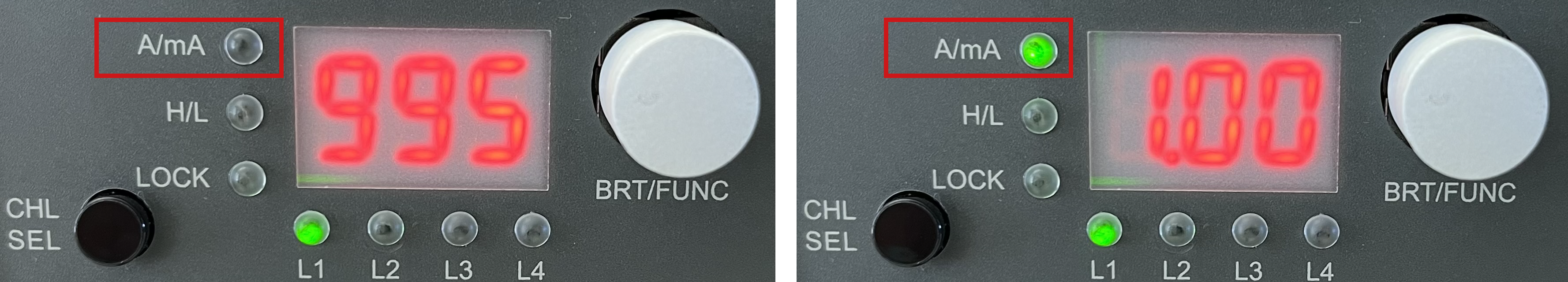

기본적으로 밝기 표시창에는 전류가 mA 단위로 표시됩니다. BRT 버튼을 돌려 밝기가 995 mA를 초과하도록 하면, 단위가 mA에서 A로 변경됩니다.

또한, 단계당 전류 값이 5 mA에서 10 mA로 변경되며, A/mA LED 표시등이 켜집니다:

BRT 버튼: 현재 단위

트리거 신호 설정#

트리거 시작 ( Trigger Start ) 및 트리거 팔로우(Trigger Follow ) 모드에서는 선택한 트리거를 활성화할 신호 전이(High 또는 Low)를 정의할 수 있습니다. 이를 수행하려면:

  1. ‘트리거 시작’ 또는 ‘트리거 추종’ 모드를 선택하십시오.
  2. 를 누르세요 BRT 다음이 표시될 때까지 버튼을 두 번 누르세요 trH (트리거 하이) 또는 trL 디스플레이에 (트리거 로우)가 표시됩니다.
  3. 을(를) 회전시키세요 BRT 버튼을 눌러 원하는 값을 선택합니다 (trH 또는 trL).
  4. BRT 버튼을 눌러 설정을 확인하십시오.

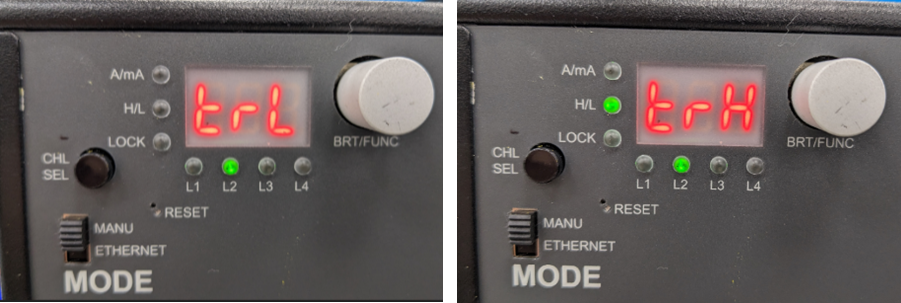

BRT 버튼: 트리거 하이/로우

스트로브 시간 설정#

트리거 시작 모드에서는 스트로브 조명의 지속 시간(“ON 시간”)을 설정할 수 있습니다. 설정 방법은 다음과 같습니다.

  1. ‘트리거 시작’ 모드를 선택하십시오.
  2. ON 시간이 표시될 때까지 BRT 버튼을 세 번 누르십시오.
  3. BRT 버튼을 시계 방향 또는 반시계 방향으로 돌려 ON 시간을 늘리거나 줄이십시오.
    값을 더 빠르게 조정하려면 CHL_SEL 버튼을 누른 상태에서 BRT 버튼을 돌리십시오.

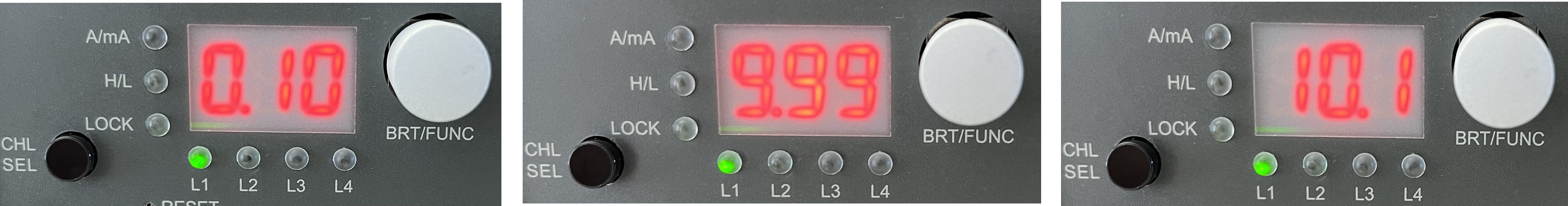

기본적으로 ON 시간의 단위는 ms입니다. 10 ms까지 단계 간격은 0.01 ms입니다. 10 ms보다 큰 값의 경우, 단계 간격은 0.1 ms입니다.

BRT 버튼: 켜짐 시간

열쇠 잠그기#

이 기능을 사용하면 컨트롤러의 키를 잠글 수 있습니다. 키를 잠그거나 잠금을 해제하려면 BRT 버튼을 2초 이상 길게 누르십시오. 키가 잠기면 ‘Lock’ LED 표시등이 녹색으로 켜집니다.

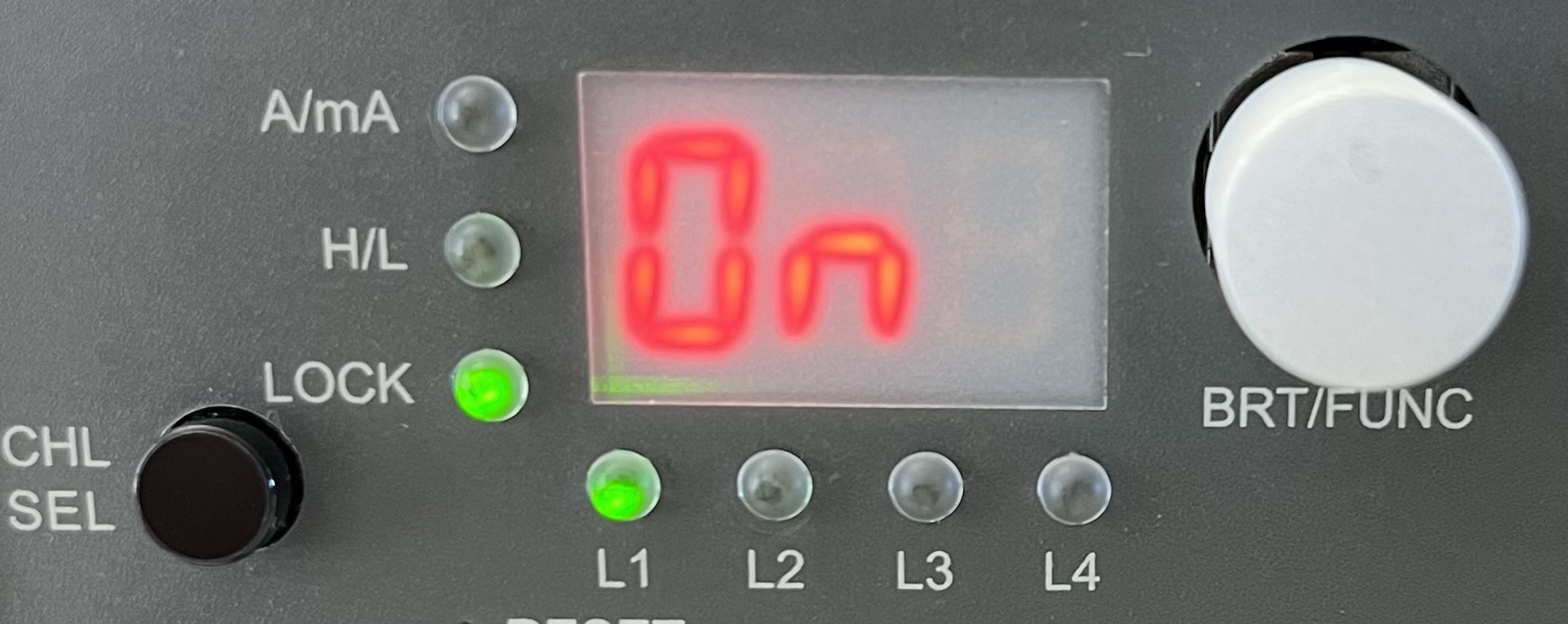

수동 작동: 키 잠금

웹 인터페이스를 통해 이더넷 모드에서 컨트롤러 작동하기#

웹 인터페이스를 통해 컨트롤러를 설정하려면:

  1. 이더넷 케이블을 사용하여 컨트롤러를 호스트 컴퓨터에 연결하십시오.
  2. 모드 선택기를 ‘ETHERNET’으로 전환하십시오.
  3. 호스트 컴퓨터의 이더넷 포트가 컨트롤러와 동일한 IP 범위 및 서브넷 마스크로 설정되어 있는지 확인하십시오:
    • 기본 IP 주소: 192.168.1.2
    • 기본 IP 범위: 192.168.1.1–192.168.1.255
    • 기본 서브넷 마스크: 255.255.255.0
  4. 호스트 컴퓨터에서 브라우저를 열고 다음 주소를 입력하십시오: 192.168.1.2.
    이 주소는 웹 인터페이스의 기본 주소입니다. 이 IP 주소는 컨트롤러에도 표시됩니다:

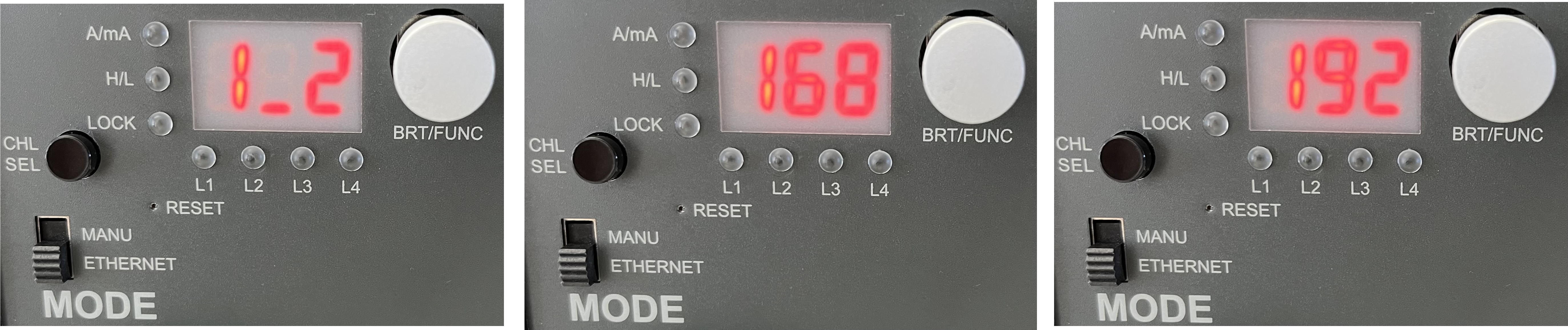

    4C 컨트롤러: IP 주소

    컨트롤러에 다음과 같이 표시된다면 000, 컨트롤러가 기존 이더넷 포트에 연결되어 있지 않은 경우:

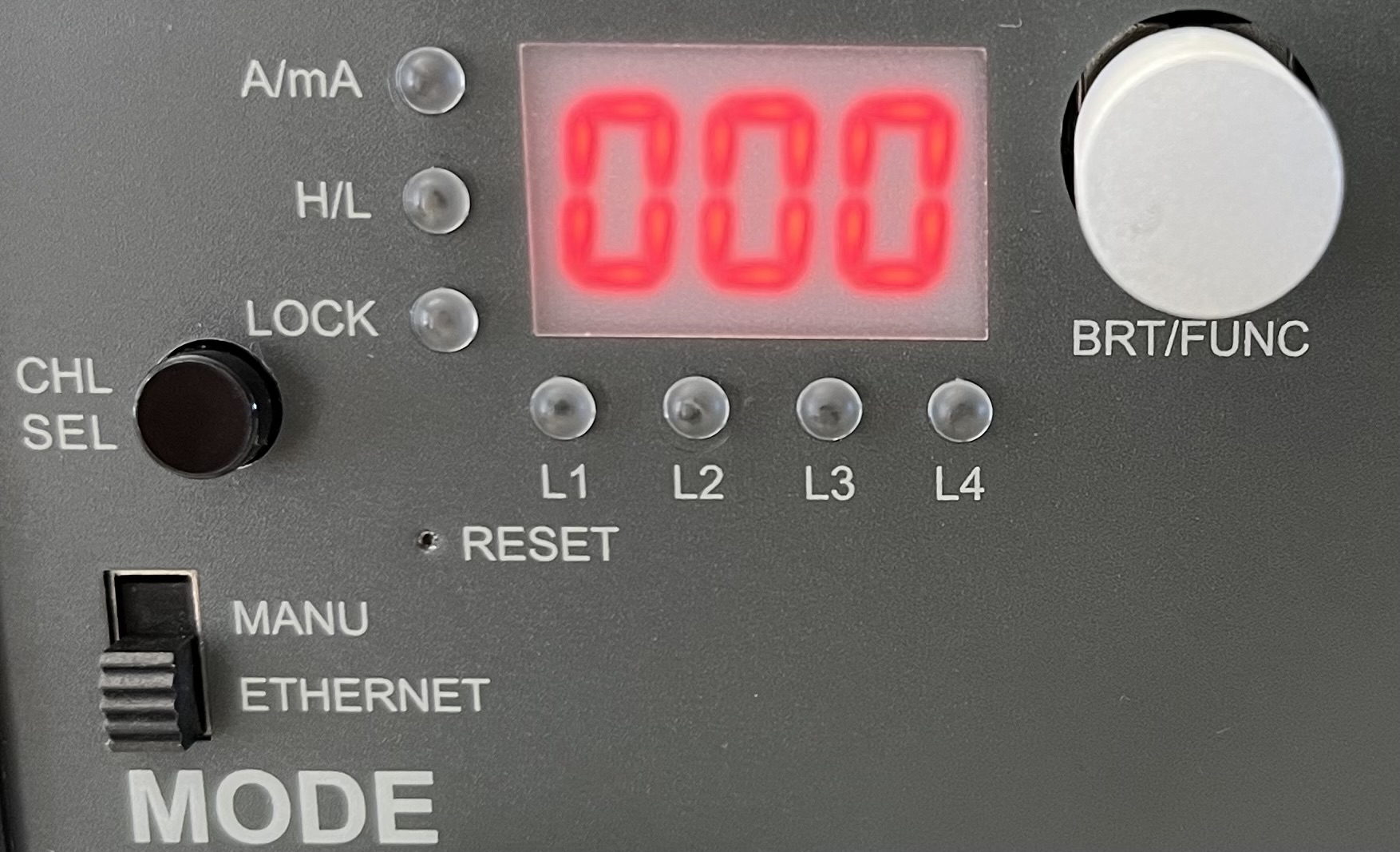

    4C 컨트롤러: IP 주소를 찾을 수 없음

웹 인터페이스가 열리면 ‘컨트롤러 정보’ 페이지가 표시됩니다:

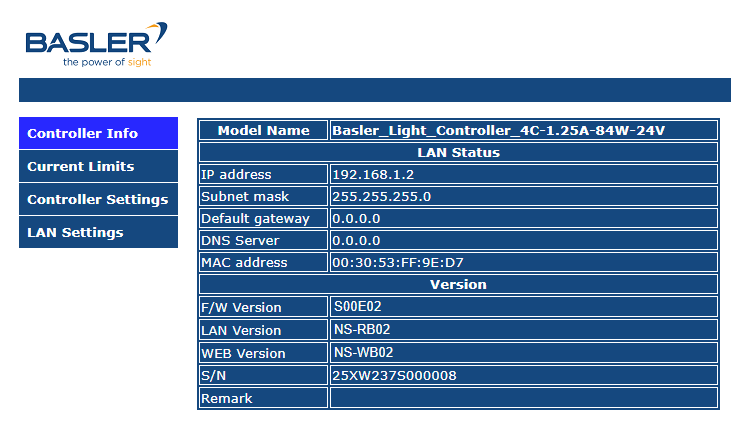

4C 컨트롤러 웹 인터페이스: 컨트롤러 정보

IP 주소 및 LAN 설정 구성#

‘컨트롤러 정보’ 페이지에서는 ‘ LAN ’의 상태 및 버전과 관련된 모든 정의된 설정을 확인할 수 있습니다. ‘ LAN ’ 설정을 구성하려면 ‘LAN ’ 설정 페이지를 여십시오:

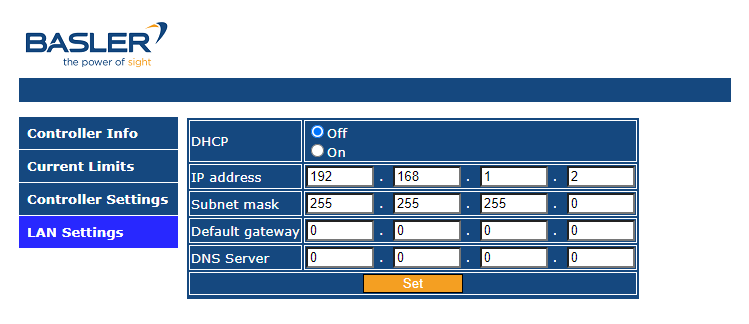

4C 컨트롤러 웹 인터페이스: LAN 설정

다음과 같은 설정을 구성할 수 있습니다:

  • DHCP [On]: 네트워크에서 DHCP 서버를 사용하는 경우 이 옵션을 선택하십시오. DHCP 서버는 IP 주소를 자동으로 할당합니다. 컴퓨터가 DHCP 서버에 연결되어 있는지 확인하려면:

    1. Windows 제어판을 엽니다.
    2. '네트워크 및 공유 센터'를 선택합니다.
    3. ‘이더넷’을 클릭합니다.
      ‘이더넷 상태’ 대화 상자가 열립니다.
    4. ‘세부 정보’를 선택합니다.
      ‘네트워크 연결 세부 정보’ 대화 상자가 열립니다. ‘DHCP ’의 ‘사용’ 항목이 ‘예’로 설정되어 있으면, ‘ DHCP ’ 기능이 활성화됩니다.

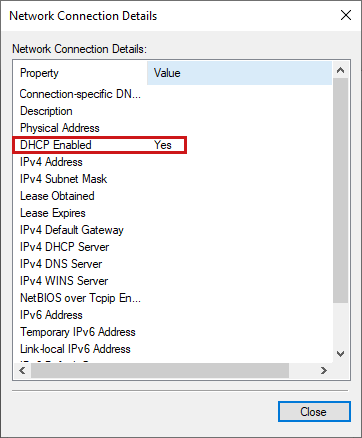

      DHCP 활성화됨

  • DHCP 끄기: IP 주소를 수동으로 설정하려면 이 옵션을 선택하십시오. 동일한 네트워크 내의 다른 장치에서 사용 중인 IP 주소가 아닌 것을 사용해야 합니다. 일반적으로 동일한 네트워크 내의 모든 장치에 대해 첫 세 자리 숫자는 동일하게 유지하고 마지막 숫자만 다르게 설정하는 것이 일반적입니다. 예를 들어, 네트워크 내의 한 장치의 IP 주소가 192.168.1.1, 다음을 할당할 수 있습니다 192.168.1.2 컨트롤러의 IP 주소로.

전류 제한 및 오버드라이브 설정 구성#

웹 인터페이스에서 ‘전류 제한’ 페이지를 엽니다.

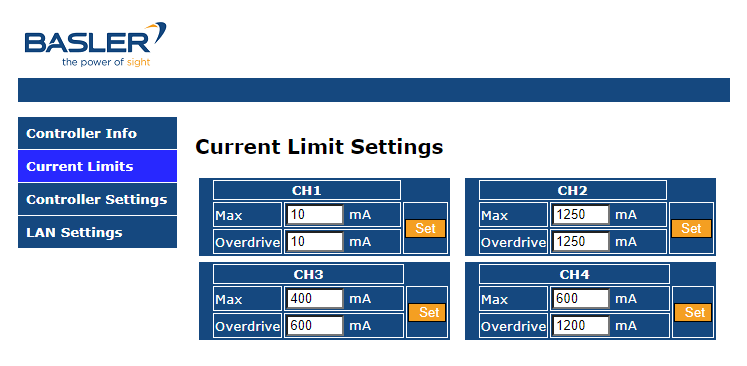

4C 컨트롤러 웹 인터페이스: 전류 제한

전류 제한은 컨트롤러가 공급할 수 있는 최대 전류를 정의하며, 이는 100% 밝기에 해당합니다. 조명의 허용 최대 전류는 해당 조명의 설명서를 참조하여 확인하십시오. 그런 다음, 원하는 채널의 ‘최대 ( Max) ’ 필드에서 최대 전류 제한을 설정하고 ‘설정(Set)’을 클릭하십시오.

오버드라이브 제한은 오버드라이브 모드에서 컨트롤러가 공급할 수 있는 최대 전류를 정의하며, 이를 통해 100% 이상의 밝기 수준을 설정할 수 있습니다.

스트로브 모드에서 오버드라이브를 사용하려면, 트리거 장치에서 또는 ‘컨트롤러 설정’ 페이지의 ‘ON 시간’ 매개변수를 통해 스트로브 모드의 듀티 사이클을 설정해야 합니다. 해당 조명의 최대 허용 오버드라이브 및 듀티 사이클에 대한 정보는 제품 설명서를 참조하십시오. 그런 다음, 원하는 채널의 ‘오버드라이브’ 필드에서 오버드라이브 제한값을 설정하고 ‘설정’을 클릭하십시오.

주의 – 지정된 출력 전류 범위를 벗어난 전류가 흐르면 조명 장치의 LED가 손상될 수 있습니다.

조명의 설명서에 명시된 대로 올바른 출력 전류, 오버드라이브 및 듀티 사이클을 조명에 공급해야 합니다. 컨트롤러 설정 시 이러한 값을 준수하지 않을 경우, 조명의 LED가 손상될 수 있습니다.

조명 설정하기#

웹 인터페이스에서 ‘컨트롤러 설정 ’ 페이지를 엽니다.

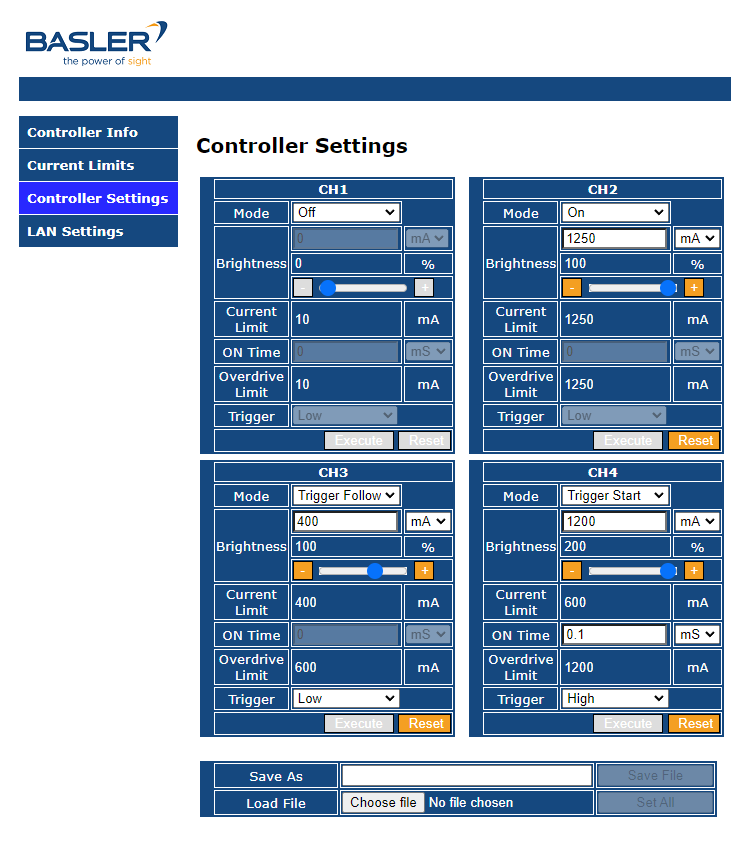

4C 컨트롤러 웹 인터페이스: 컨트롤러 설정

각 채널에 대해 다음 모드를 설정할 수 있습니다:

4C 컨트롤러 웹 인터페이스: 모드

  1. OFF 모드: 조명을 즉시 끄고 선택한 채널의 출력을 비활성화합니다.
  2. ON 모드: 조명을 계속 켜둡니다. 이 모드에서는 밝기만 설정할 수 있습니다. 밝기는 0 mA(즉, 0%)부터 전류 제한치 (즉, 100%)까지 조절할 수 있습니다.
  3. 트리거 팔로우 모드: 이 모드에서는 트리거 신호에 의해 조명이 제어되므로 스트로브 조명으로 사용할 수 있습니다. 밝기는 0 mA(즉, 0%)부터 오버드라이브 한계치 (즉, 100%)까지 조절할 수 있습니다.
  4. 트리거 시작 모드: 이 모드에서는 트리거 신호에 의해 조명이 켜지고 일정 시간 동안 켜진 상태를 유지하므로, 스트로브 조명으로 사용할 수 있습니다. 밝기는 0 mA(즉, 0%)부터 오버드라이브 한계치 (즉, 100%)까지 조절할 수 있습니다.

“트리거 팔로우 ( Trigger Follow )” 또는 “트리거 시작(Trigger Start)”을 선택한 경우, “트리거 ( Trigger )” 드롭다운 메뉴를 사용하여 트리거가 하이 신호 전이 시에 시작될지, 로우 신호 전이 시에 시작될지를 지정할 수 있습니다.

'트리거 시작'을 선택하면 'ON 시간' 필드를 사용하여 스트로브 조명의 지속 시간(즉, 듀티 사이클 중 활성 상태인 부분)을 설정할 수 있습니다.

‘실행’을 클릭하여 변경 사항을 적용하십시오. 안전을 위해 조명이 꺼지며, ‘실행’ 버튼을 다시 사용할 수 있게 되기까지 몇 초가 소요됩니다.

‘파일 저장’ 버튼을 통해 설정을 .txt 파일로 저장할 수 있습니다.

'파일 불러오기' 창에서 구성 파일을 불러오고 저장된 설정을 복원할 수 있습니다:

4C 컨트롤러 웹 인터페이스: 구성 저장

‘파일 선택’을 클릭한 후, 파일 시스템에서 적절한 파일을 선택하십시오. 모든 채널에 적용될 설정이 ‘컨트롤러 설정’ 페이지에 표시됩니다.

  • '모두 설정'을 클릭하면 파일의 설정이 적용되며, 기존 설정은 모두 덮어쓰게 됩니다.
  • '취소'를 클릭하면 이전 설정으로 되돌아갑니다.

Telnet 프로토콜을 통해 이더넷 모드에서 컨트롤러 작동하기#

또한 Telnet 프로토콜을 사용하여 이더넷을 통해 컨트롤러를 작동할 수도 있습니다. Telnet 프로토콜을 통해 컨트롤러를 구성하려면 컨트롤러에서 모드를 ETHERNET으로 전환하십시오.

  • 기본 IP 주소: 192.168.1.2
  • HTTP 포트: 8080
  • 텔넷 포트: 23

다음 명령어를 사용하여 컨트롤러를 구성할 수 있습니다.

아니요 명령 동작 리턴 (ASCII) 함수 (x) 값 (y)
1 MODx:y 설정 CHx:My<CR><LF> 채널 x
의 모드를 설정합니다 (x = 1–4, y = 0–3).
0: 끄기
1: 켜기
2: 트리거 팔로우
3: 트리거 시작
2 MODx? Read CHx:My<CR><LF> 채널 x(x = 1–4)의 모드를 읽습니다.
3 CHx:yyyy 설정 CHx:y<CR><LF> 채널 x
의 밝기 (현재 mA)를 설정합니다 (x = 1–4, yyyy = 10–1250).
< 1 A: 5 mA per step
≧ 1 A: 10 mA per step
4 CHx? Read CHx:y<CR><LF> 채널 x(x = 1–4)의 밝기 값을 읽습니다.
5 STBSx:yyyy 설정 CHx:Cy<CR><LF> 채널 x
의 스트로브 시간을 설정합니다 (x = 1–4, yyy = 0.1–100).
<10 ms: 0.01 ms per step
≧ 10 ms–100 ms: 0.1 ms per step
6 STBx? Read CHx:Cy<CR><LF> 채널 x(x = 1–4)의 스트로브 설정을 읽습니다.
7 TRGx:y 설정 CHx:Py<CR><LF> 채널 x
의 Trig H/L 을 설정합니다(x = 1–4, y = 0(낮음) 또는 1(높음)).
8 TRGx? Read CHx:Py<CR><LF> 채널 x(x = 1–4)의 Trig H/L 값을 읽습니다.
9 CLx:yyyy
ILEDx:yyy
설정 CHx:Iy<CR><LF> 채널 x
의 출력 전류 제한값을 설정합니다 (x = 1–4, yyyy = 10–1250)
< 1 A: 5 mA per step
≧ 1 A: 10 mA per step
10 CLx?
ILEDx?
Read CHx:Iy<CR><LF> 채널 x(x = 1–4)의 출력 전류 제한값 을 읽습니다.
11 OLDx:yyyy 설정 CHx:Oy<CR><LF> 출력 오버드라이브 전류 제한값을 설정합니다.
(x = 1–4, yyyy = 10–1250)
< 1 A: 5 mA per step
≧ 1 A: 10 mA per step
12 OLDx? Read CHx:Oy<CR><LF> 채널 x(x = 1–4)의 출력 오버드라이브 전류 제한값을 읽습니다.
13 상태는? Read Exx<CR><LF> 컨트롤러의 상태를 반환합니다.
00: 정상
01/02/03/04: 채널 1/2/3/4 개방
16: OTP
32: 전원 오류
14 TEMP? Read yC<CR><LF> 컨트롤러 온도(y = xx.x)를 읽습니다. °C
15 RESET 설정 Parameter
Reset!<CR><LF>
컨트롤러의 모든 매개변수를 초기화합니다.
모드는 OFF로 설정되며, 다른 매개변수는 최소값으로 설정됩니다.

컨트롤러를 기본 설정으로 재설정하기#

모든 설정을 기본값으로 재설정하려면 ø 1.0 mm 핀을 RESET 구멍. 또한 이로 인해 IP 주소가 기본값인 192.168.1.2.

Reset
