Basler Light Back-100x200-x#

Basler 백라이트는 외곽선 측정 등 오브젝트 바로 뒤에 배치하여 사용할 수 있습니다.

Basler Light Back

주요 기능#

	Basler Light Back-100x200-Red	Basler Light Back-100x200-White	Basler Light Back-100x200-Blue	Basler Light Back-100x200-Infrared
주문 번호	200000831	200000727	200000800	200000862
최대 파장	625 nm	-	465 nm	850 nm
색온도	-	5000 K	-	-
LED Color	Red	White	Blue	적외선
발광 면적	100 x 200 mm	100 x 200 mm	100 x 200 mm	100 x 200 mm
권장 조명 작동 거리	1–100 mm	1–100 mm	1–100 mm	1–100 mm
위험 등급(IEC 62471 기준)	면제	면제	면제	면제

	Basler Light Back-100x200-x
적합성	CE(RoHS 포함), FCC, IP54, UKCA 해당 조명 모델의 인증서 자세한 내용은 Basler 웹사이트의 Compliance 섹션을 참조하십시오.

	Backlight Series 100x200-x
0 mm 거리에서의 White LED 조도	77 klux

값은 ± 7 %의 허용 오차를 포함한 대략적인 값입니다.

	Backlight Series 100x200-x
전압 제어 모드에 필요한 전력	24 VDC ± 10 % 16 W
전류 제어 모드에 필요한 전류	적색, 백색, 청색: 900 mA 적외선: 1200 mA
스트로브 모드 권장 최대 LED 전류 (50 % 듀티 사이클, 100 ms 펄스)	적색, 백색, 청색: 1800 mA 적외선: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (25 % 듀티 사이클, 20 ms 펄스)	적색, 백색, 청색: 2700 mA 적외선: 절대 사용해서는 안 됩니다.
스트로브 모드 권장 최대 LED 전류 (10 % 듀티 사이클, 5 ms 펄스)	적색, 백색, 청색: 3600 mA 적외선: 2400 mA
적외선 전용: 스트로브 모드 권장 최대 LED 전류 (1 % 듀티 사이클, 100 µs 펄스)	3600 mA
스트로브 모드 권장 최소 플래시 시간	100 µs

	Backlight Series 100x200-x
크기 (높이 x 너비 x 깊이)	120 x 250 x 12 mm
중량	600 g
재질	PMMA 조명 커버가 있는 블랙 아노다이징 알루미늄 하우징
커넥터	M8 소켓, 4핀 수형 커넥터

Basler Light Back 100x200x

커넥터 핀 번호 지정 Basler 조명

정보

조명 커넥터의 핀 할당은 내부 컨트롤러를 사용할지 외부 컨트롤러를 사용할지에 따라 다릅니다. 자세한 내용은 Installation 단원의 해당 표를 참조하십시오.


작동 중 온도	10–30 °C (50–86 °F) / 45 °C (113 °F)^a
작동 중 습도	30–70 %

추가 방열 조치 없이 상시 조명으로 작동하는 경우 최대 30 °C (86 °F)를 권장합니다. 최대 45 °C (113 °F) 환경에서는 방열 조치가 필수적입니다.
최대 10 % 듀티 사이클의 스트로브 조명 작동 시에는 최대 45 °C (113 °F)까지 허용됩니다.

조명 작동 거리(LWD)에 따른 최대 조도

정보

다이어그램은 다음 기준 모델을 기반으로 합니다: BL Back-100x200-White.

스펙트럼

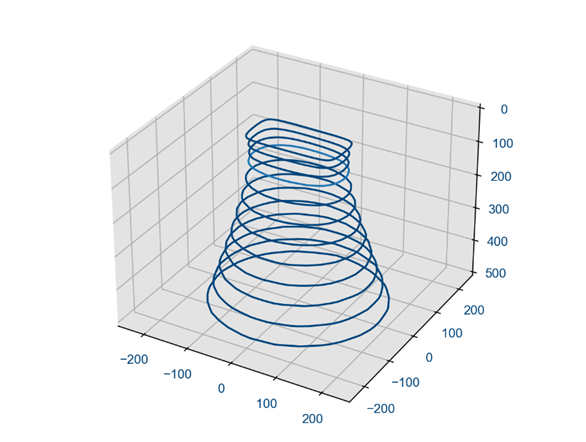

균일성

정보

위 그래프의 값은 mm 단위로 측정되었습니다.

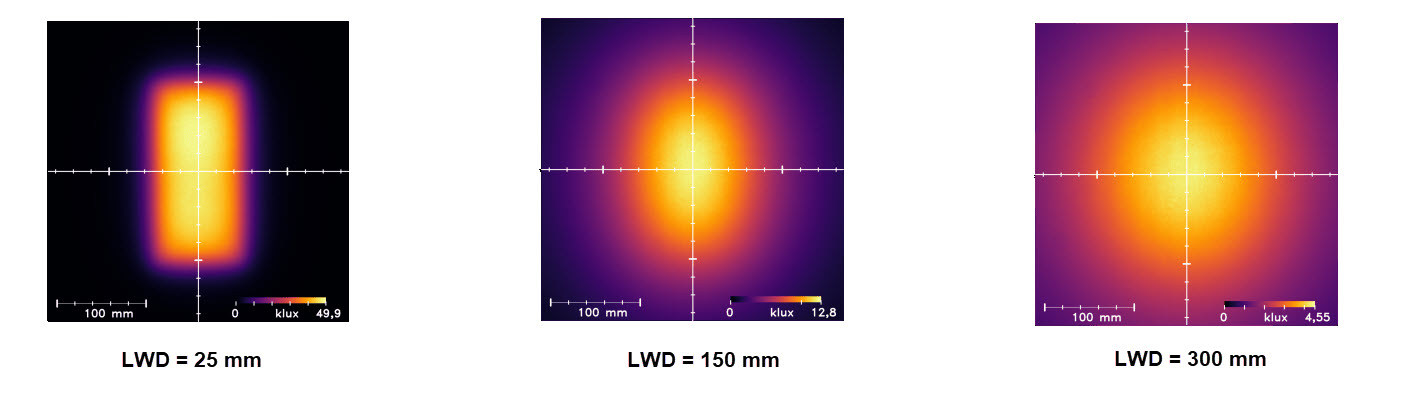

조도 균일성
