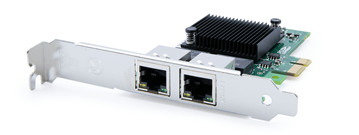

바슬러 GigE Interface Card, 2 Port#
주요 기능#
- GigE Vision에 대해 검증됨
- 자동 협상
- 하드웨어 타임스탬핑
- 식별을 간소화하기 위해 Basler가 할당한 MAC 주소 범위 사용
일반 사양#
| GigE Interface Card, 2 Port | |
|---|---|
| 주문 번호 | 2200000715 |
| 포트 수 | 2 |
| 포트 | RJ45 |
| 추가 로우 프로파일 브래킷 | 예 |
| PCIe 버전 및 레인 | 2.1 x1 (x4/x8/x16과 호환 가능) |
| 지원되는 표준 | IEEE 802.1ax (링크 애그리게이션) IEEE 802.3 IEEE 802.3ab (1000BASE-T 기가비트 이더넷) IEEE 802.3u (100BASE-TX 패스트 이더넷) IEEE 1588 (Precision Time Protocol (PTP)) IEEE 802.3az (에너지 효율형 이더넷(EEE)) |
| 적합성 | CE, UKCA, FCC, KC, PCB는 UL 인증을 획득했습니다. 기가비트 이더넷 인터페이스 카드에 대한 인증서 자세한 내용은 Basler 웹사이트의 ‘규격 준수’ 섹션을 참조하십시오. |
| 소비 전력 | 2.0 W |
| 점보 프레임용 최대 패킷 크기 | 최대 9.5 kB |
점보 프레임
점보 프레임의 최대 패킷 크기를 사용하려면 네트워크 구성(GigE 카메라) 항목에 설명된 대로 네트워크 어댑터를 최대값으로 설정하십시오. 또한 GevSCPSPacketSize Property을(를) 최대 크기로 설정하십시오. 대부분의 Basler ace 2 카메라는 최대 8192 바이트의 패킷 크기만 지원한다는 점에 유의하십시오. Basler ace 2 5GigE 및 Basler racer 2 S 5GigE 그러나 카메라들은 최대 16332바이트 크기의 패킷을 지원합니다.
LED 상태#
| LED | 1000 Mbps 상태 |
|---|---|
| Link LED | Static orange |
| Network LED | Flashing green |
GigE Interface Card 치수#
환경 요건#
Basler GigE Interface Cards는 실내용으로만 사양이 지정되어 있습니다.
| Operating Temperature | 0–55 °C (32–131 °F) |
| Storage Temperature | -20–70 °C(-4–158 °F) |
| Humidity | 20–80 % 상대 습도, 비응축 |
작동 중 온도가 55 °C (131 °F) 이하로 유지되도록 충분한 공기 순환을 확보하십시오. 일반적으로 별도의 냉각 장치는 필요하지 않으나, 필요한 경우에는 이를 설치해야 합니다.
