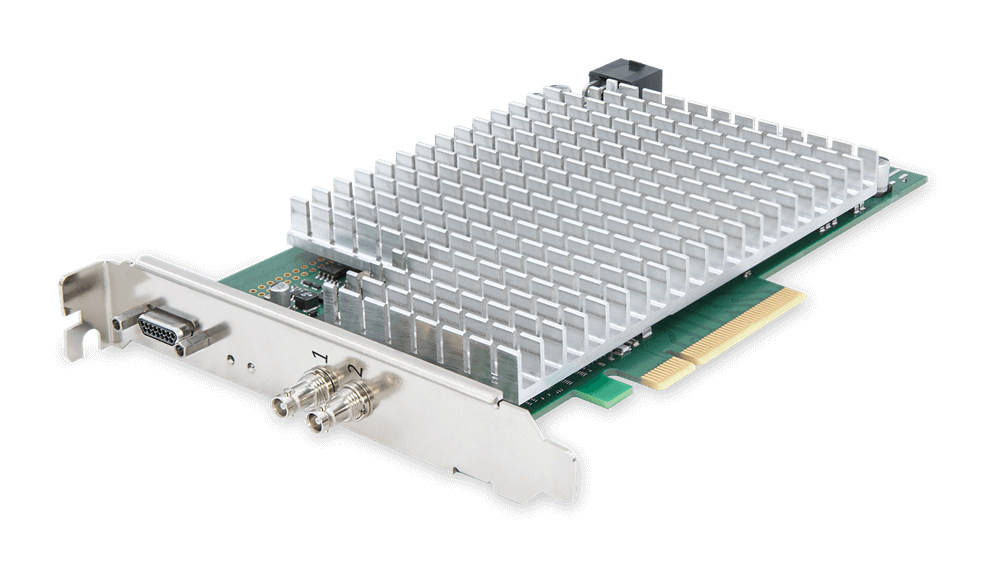

CXP-12 Interface Card 2C#
이 제품은 채널당 최대 12.5 Gbps의 대역폭을 지원하는 CoaXPress 2.0 표준을 기반으로 합니다.
사양#
| CXP-12 Interface Card 2C | |
|---|---|
| 주문 번호 | 2200000701 |
| Host Interface | PCIe Gen 3 x8 (Direct Memory Access) |
| 대역폭(일반/최대) | 6520 MB/s |
| On-Board Memory | 1.5 GB DDR4-RAM |
| 전원 공급(입력) / 현재 PCIe 슬롯 | 12 VDC (±5 %) / <1.5 A (actual values depend on processing) |
| 전원 공급(입력) / 현재 PCIe 6핀 커넥터 | 12 VDC (±5 %) / <3 A (actual values depend on connected PoCXP cameras) |
| PoCXP 공급(출력) | CoaXPress 커넥터당 24 VDC 규정 전력 17 W |
| 크기(길이 x 높이) | PCIe 표준 높이 하프렝스 카드: 167.64 mm x 111.15 mm |
| 중량 | 274 g |
| Camera Interface | CXP-12 2개 (CXP-1 ~ CXP-12, 마이크로 BNC/HD-BNC 커넥터) |
| Operating Temperature | 100 LFM 에서 0–50 °C (LFM = 분당 선형 피트, 기류 속도를 측정하는 단위) |
| Storage Temperature | -50~80 °C |
| 동작 중 습도 | 5~90 % |
| 보관 중 습도 | 5~95 % |
| 인증 및 규정 준수 | CE, FCC, RoHS, WEEE, UKCA, REACH, KC 인터페이스 카드 관련 인증서 자세한 내용은 Basler 웹사이트의 ‘규정 준수(Compliance) ’ 섹션을 참조하십시오. |
정보
PCIe 버스 데이터 처리량은 호스트 컴퓨터의 메인보드, 칩셋, BIOS 구성에 따라 다릅니다. 설치된 PCIe 보드 수도 처리량에 영향을 미칩니다(예: PCIe x8 커넥터가 x4 성능만 지원할 수 있음). 확실한 확인을 위해 메인보드 매뉴얼을 꼼꼼히 확인하십시오.
하드웨어 설치#
경고 – 감전 위험
컴퓨터가 전원에 연결된 상태에서 인터페이스 카드를 설치하면 감전될 수 있습니다. 이로 인해 심각한 부상이나 사망에 이를 수 있습니다.
- 인터페이스 카드를 설치하기 전에 컴퓨터와 연결된 장치의 전원을 끄고, 컴퓨터에서 모든 전원 케이블을 분리하십시오.
- 전원을 켜기 전에 컴퓨터 케이스를 닫으십시오.
주의 – 정전기 방스로 인해 전자 부품이 손상될 수 있습니다.
- 인터페이스 카드를 만지기 전에, 예를 들어 금속 수도꼭지를 만지는 등의 방법으로 몸의 정전기를 접지로 방전하십시오.
- 설치하는 동안 정전기 방지 손목 스트랩을 착용하는 등의 방법으로 적절한 접지 상태를 유지해야 합니다.
하드웨어 설치에 대한 도움말은 Basler boost CXP-12( Quick Install Guide)를 참조하십시오.
소프트웨어 설치#
Basler boost CXP-12 카메라와 함께 인터페이스 카드를 사용하려면 호스트 컴퓨터에 Basler pylon Software Suite (버전 6.1 이상)을 설치하십시오.
Windows 용 pylon Software Suite 를 설치할 때는 반드시 CXP 카메라 지원 기능을 선택해야 합니다. 이렇게 하면 인터페이스 카드 작동에 필요한 모든 런타임 소프트웨어, 드라이버 및 관련 소프트웨어 도구가 설치됩니다.
구성 및 애플릿#
→ “CXP-12 인터페이스 카드 구성”을 참조하십시오.
Requirements#
시스템 요구 사항#
- PCIe 호스트 컴퓨터의 인터페이스: 호스트 컴퓨터에는 사용 가능한 PCIe 3.0 x8 슬롯이 최소 하나 이상 있어야 합니다.
- 호스트 컴퓨터의 전원 공급: Power over CoaXPress(PoCXP)를 사용할 경우, 호스트 컴퓨터에는 전원 공급을 위해 6핀 PCIe 암 커넥터가 하나 있어야 합니다. 인터페이스 카드에서 이에 맞는 전원 커넥터를 찾을 수 있습니다.
환경 요건#
| 설명 | 온도 |
|---|---|
| 작동 중 온도 | 0–50 °C (32–122 °F) |
| 작동 중 습도 | 5–90 %, 상대 습도, 비응결 상태 |
| 보관 온도 | -50–80 °C (-58–176 °F) |
| 보관 습도 | 5–95 %, 상대 습도, 비응결 |
작동 중 온도가 50 °C 이하로 유지되도록 충분한 공기 순환을 확보하십시오. 일반적으로 별도의 냉각 장치는 필요하지 않으나, 필요한 경우에는 이를 설치해야 합니다.
Electrical Requirements#
입력 라인#
전면 GPIO 커넥터의 8, 9, 11, 12, 13, 14번 핀을 사용하여 트리거 입력 신호를 수신할 수 있습니다.
최대 3개의 차동 신호, 또는 2개의 차동 신호와 1개의 단일 종단 신호를 수신할 수 있습니다.

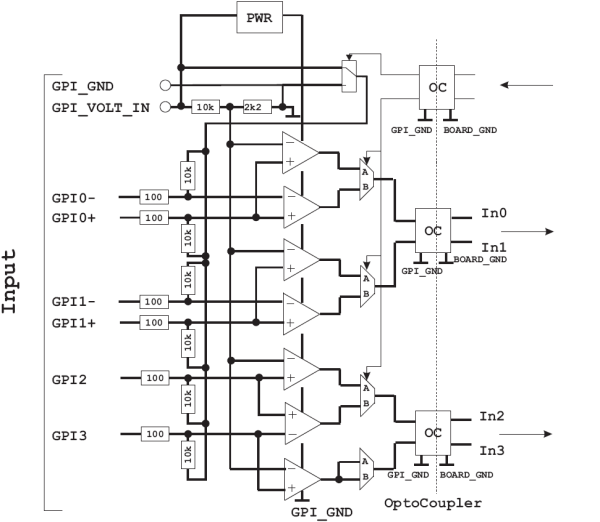

회로도#
전기적 특성#
| 전기 | 최소 | 일반 | 최대 |
|---|---|---|---|
| 공급 전압 | 4.5 VDC | - | 28 VDC |
| 입력 임계값 | - | 공급 전압의 20 % | - |
| 디퍼렌셜 입력 오프셋 전압 | - | 10 mV | - |
| GPI 핀에서의 전류 | - | 4 mA | - |
| GPI 전압 IN에서의 총 전류 | - | - | 50 mA |
타이밍 특성#
| 타이밍 | 최소 | 일반 | 최대 |
|---|---|---|---|
| 전파 지연 | 40 나노초 | 60 나노초 | 80 나노초 |
| 최소 펄스 폭 | - | 200 나노초 | - |
| 최대 주파수 | - | 2.5 MHz | - |
정보
- CXP-12 Interface Card 2C 는 (입력 라인에서) 30 VDC의 입력 전압에 도달하면 개방되는 배리스터가 내장되어 있습니다. 이로 인해 보드를 보호하기 위해 내장된 서지 보호 장치가 작동합니다. 총 공급 전압이 36 VDC에 도달하면 전자 칩이 고장 날 수 있습니다.
- 내장형 비교기의 전기적 및 타이밍 특성에 대한 자세한 내용은 TI LM2901 데이터시트를 참조하십시오.
- 내장형 옵토커플러의 전기적 및 타이밍 특성에 대한 자세한 내용은 ISO7220BD 데이터시트를 참조하십시오.
Output Lines#
전면 GPIO 커넥터의 1번 및 2번 핀을 사용하여 TTL 트리거 출력 신호를 전송할 수 있습니다.
회로도#
전기적 특성#
| 전기 | 최소 | 일반 | 최대 |
|---|---|---|---|
| 출력 고전압(VOH) | 3.8 VDC | - | 5 VDC |
| 출력 저전압(VOL) | - | - | 0.58 VDC |
| 출력 전류(IO) | - | - | 18 mA |
5V 출력(최대 전류 500 mA): 이 15핀 커넥터에는 5 VDC를 공급하는 출력 핀이 있습니다. 이 핀은 최대 500 mA의 전류까지 사용할 수 있습니다.
타이밍 특성#
| 타이밍 | 최소 | 일반 | 최대 |
|---|---|---|---|
| 상승 시간 / 하강 시간 | - | 2.5 나노초 | - |
정보
- 내장 출력의 전기적 및 타이밍 특성에 대한 자세한 내용은 TI SN74LVC1G97 데이터 시트를 참조하십시오.
- 내장형 RS-485 트랜시버에 대한 자세한 내용은 TI SN65HVD1176 데이터시트를 참조하십시오.
포트 및 LED#
포트#
CXP-12 Interface Card 2C 는 다음과 같은 포트를 제공합니다:
슬롯 브래킷의 LED#
인터페이스 카드의 슬롯 브래킷에는 두 개의 상태 LED가 있습니다. 이 LED들은 두 개의 CXP 연결 상태를 나타냅니다:
- 녹색: CXP 링크의 연결 상태가 작동 준비 완료되었습니다.
- 빨간색: CXP 링크에서 연결이 끊어졌습니다.
보드의 LED#
다음 LED는 다음과 같은 정보를 알려줍니다:
| LED 이름 | LED Color | 의미 |
|---|---|---|
| TRG | 노란색 | 15핀 커넥터에는 외부 전압이 공급됩니다. |
| READY | 주황색 | FPGA가 성공적으로 설정되었으며 작동 준비가 완료되었습니다. |
| USR1 to USR6 | Green | 사용자 정의. LED는 소프트웨어를 통해 제어할 수 있습니다. 이 LED는 카메라 포트와 관련이 없으며, 어떤 용도로든 사용할 수 있습니다. |
| PG_EXT | Green | 정의되지 않음/내부 기능. |
| PG_INT | Green | "전원 정상(내부)": PCIe 슬롯의 전압이 안정적입니다. 내부에서 생성되는 전압도 안정적입니다. |
| 12EXT | Green | 녹색: 인터페이스 카드의 PCIe 전원 커넥터가 호스트 컴퓨터를 통해 전원 공급 장치에 연결되어 있습니다. |
| 12PCI | Green 또는 red | 녹색: 인터페이스 카드는 PCIe 슬롯(12 VDC IN)을 통해 전원을 공급받습니다. 빨간색: 인터페이스 카드는 PCIe 슬롯을 통해 전원을 공급받지 않습니다. |
Physical Interface#
인터페이스 카드 커넥터#
이 카드는 다음 커넥터를 통해 외부 장치와 연결됩니다:
- 이미지 데이터, 제어 신호 및 구성 명령을 전송하기 위한 2개의 마이크로 BNC 커넥터(HD-BNC)가 있습니다. 또한 이 커넥터를 사용하여 Power over CoaXPress(PoCXP)를 통해 PoCXP 규격을 준수하는 카메라에 전원을 공급할 수도 있습니다. 인터페이스 카드를 컴퓨터의 전원 공급 장치에 연결하는 방법은 설명서를 참조하십시오.
- 트리거 신호를 송수신하는 데 사용되는 15핀 D-Sub 마이크로-D 커넥터입니다.
슬롯 브래킷에 있는 두 개의 상태 LED는 CXP 연결 상태를 표시합니다.
Connector Pinout#
| 핀 (3P FPGA) | 광절연형a | 신호 | 기준 신호 |
|---|---|---|---|
| 1 | 아니요 | GPO 0 | 5 VDC / 공통 접지 |
| 2 | 아니요 | GPO 1 | 5 VDC / 공통 접지 |
| 3 | 아니요 | RS 485용 예비(GND) | - |
| 4 | 아니요 | RS 485용 예비 | - |
| 5 | 아니요 | 5V_OUT (최대 0.5 A) | - |
| 6 | 아니요 | GND(글로벌 GND) | - |
| 7 | - | - | - |
| 8 | 네a | GPI 2b | GPI 입력 전압 / GPI 접지 |
| 9 | 네a | GPI 3b | GPI 입력 전압 / GPI 접지 |
| 10 | 네a | GPI 입력 전압 (4.5–28 VDC)c | - |
| 11 | 네a | GPI 0+ | GPI 입력 전압 / GPI 접지 |
| 12 | 네a | GPI 0- | GPI 입력 전압 / GPI 접지 |
| 13 | 네a | GPI 1+ | GPI 입력 전압 / GPI 접지 |
| 14 | 네a | GPI 1- | GPI 입력 전압 / GPI 접지 |
| 15 | 네a | GPI GND | - |
-
15핀 커넥터의 모든 범용 입력(GPI)은 갈바닉 절연되어 있습니다. 입력 신호는 옵토커플러를 통해 인터페이스 카드로 전송됩니다. 이를 통해 인터페이스 카드는 높은 입력 전압으로부터 안전하게 보호됩니다. 그러나 내부 GPI 회로를 작동시키려면 전압원과 접지를 연결해야 합니다. 10번 핀에는 내부 연산 증폭기의 작동 전압으로 사용되는 전압(GPI 전압 IN)을 인가하고, 15번 핀에는 해당 접지(GPI GND)를 연결합니다.
-
8번 및 9번 핀은 두 가지 방식으로 사용할 수 있습니다. 1) 차동 신호를 수신하기 위해 두 핀을 함께 사용하거나, 2) 단일 종단 신호를 수신하기 위해 8번 핀만 사용합니다. 2)의 경우, 9번 핀은 연결되지 않습니다.
-
인가되는 전압은 신호 소스의 전압과 동일해야 합니다.
정보
CXP-12 Interface Card 2C 트리거 시스템은 GPI Voltage IN 핀(핀 10)을 통해 공급 전압을 받아야 합니다. PWR 핀이 없는 장치를 연결하려는 경우, 외부 전원을 통해 GPI Voltage IN 핀에 전원을 공급해야 합니다.
