테스트(microDiagnostics)#

Applet 테스트#

applet test를 통해 프레임 그래버에서 사용할 수 있는 applet이 제대로 작동하는지 확인할 수 있습니다.

applet 테스트를 시작하려면:

  1. 테스트할 보드를 선택합니다.
  2. Diagnosis -> Applets를 선택하여 applet 테스트를 시작합니다.

테스트 시작

marathon Frame Grabbers#

marathon frame grabbers에서는 활성 applet으로 설정된 applet만 테스트됩니다. 보드의 다른 모든 applet은 건너뜁니다.

결과가 하단 창에 즉시 표시됩니다.

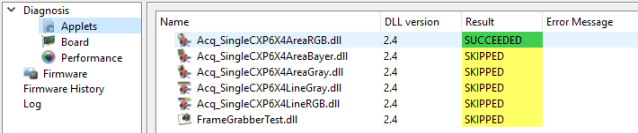

marathon 결과

다른 applet을 테스트하려면 먼저 해당 applet을 활성으로 설정해야 합니다:

  1. 메뉴에서 Tools -> Manage Firmware/Applet(s)를 선택합니다.

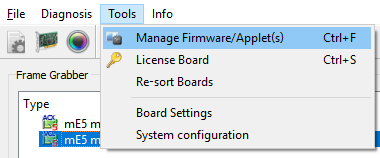

    펌웨어 관리

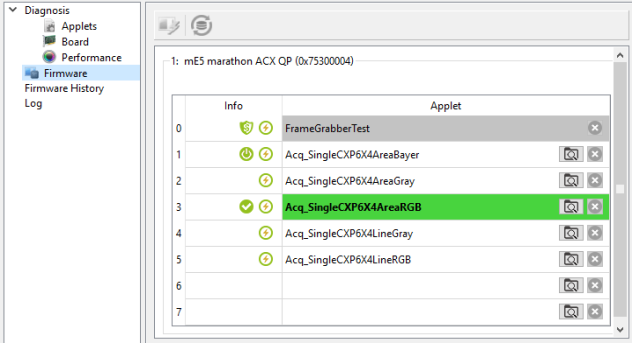

    보드에 플래싱된 모든 applet이 나열됩니다. 현재 보드에서 활성화된 applet은 녹색 배경의 작은 체크 표시로 표시됩니다:

    목록화된 Applets

  2. 테스트하려는 applet이 나열된 행을 마우스 우클릭합니다.

  3. 컨텍스트 메뉴에서 Activate Now를 선택합니다.

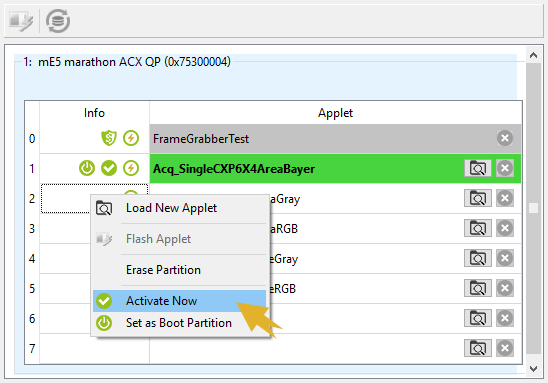

    지금 활성화

  4. 화면의 지침을 따르십시오.
    applet 활성화에 대한 자세한 내용은 Applets 관리를 참조하십시오.

  5. 새 applet을 테스트하려면 applet 테스트를 다시 시작하십시오(위 참조).

보드 테스트#

microDiagnostics 도구를 사용하여 보드 테스트를 수행할 수 있습니다. 보드 테스트를 통해 프레임 그래버의 전체적인 기능을 확인할 수 있습니다. 보드 테스트에는 별도로 시작할 수도 있는 성능 테스트가 포함됩니다.

보드 테스트를 시작하려면:

  1. microDiagnostics를 엽니다(<Framegrabber SDK installation directory>/bin/microDiagnostics.exe).
  2. 테스트할 보드를 선택합니다.
    테스트하려는 frame grabber 보드가 목록에 없으면 해당 보드의 장치 드라이버를 업데이트하십시오.
  3. Diagnosis -> Board를 선택하여 보드 테스트를 시작합니다.

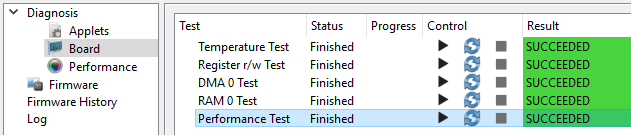

보드 테스트

결과가 아래쪽 창에 즉시 표시됩니다.

보드 테스트

테스트 실행 중 문제가 발생하면 펌웨어 및 디바이스 드라이버에 대한 Framegrabber SDK 요구 사항과 현재 설치 상태를 비교해 보세요.

microDiagnostics에서 테스트를 실행하려면 프레임 그래버의 펌웨어와 시스템에 설치된 장치 드라이버가 사용 중인 Framegrabber SDK 버전의 요구 사항을 충족해야 합니다.

문제를 해결하려면 Framegrabber SDK 버전의 릴리스 노트에서 펌웨어 및 드라이버 요구 사항을 확인하세요.

프레임 그래버에서 사용할 수 있는 펌웨어와 시스템에 설치된 디바이스 드라이버는 microDiagnostics의 상단 프로그램 창에 있는 프레임 그래버 목록에서 확인할 수 있습니다.

펌웨어 버전

버전이 일치하지 않으면 프레임 그래버에 새 펌웨어를 플래시하거나 장치 드라이버를 업데이트하십시오.

기본적으로 올바르게 일치하는 장치 드라이버 버전은 Framegrabber SDK와 함께 시스템에 설치됩니다.

로깅#

모든 테스트 데이터가 포함된 로그 파일을 확인할 수 있습니다:

microDiagnostics는 하나의 세션(인스턴스화) 동안 수행된 모든 활동을 기록합니다. 프로그램으로 작업하는 동안 모든 활동이 파일에 지속적으로 기록됩니다. microDiagnostics를 닫으면 로그 파일은 삭제됩니다.

로그 파일에서 정보를 가져오려면:

  1. 왼쪽 패널에서 Log 카테고리를 선택합니다.
  2. 스크롤 바를 사용하여 로그 파일을 위아래로 스크롤합니다.

정보

보드 테스트는 여러 테스트를 동시에 수행합니다. Control 열에서 Play 아이콘을 클릭하여 언제든지 개별 테스트를 다시 시작할 수 있습니다.

보드 테스트

또는 Control 열에서 Loop 아이콘을 클릭하여 루프 모드에서 개별 테스트를 다시 시작할 수 있습니다. 루프를 중지하려면 Control 열에서 Stop 아이콘을 클릭합니다.

성능 테스트#

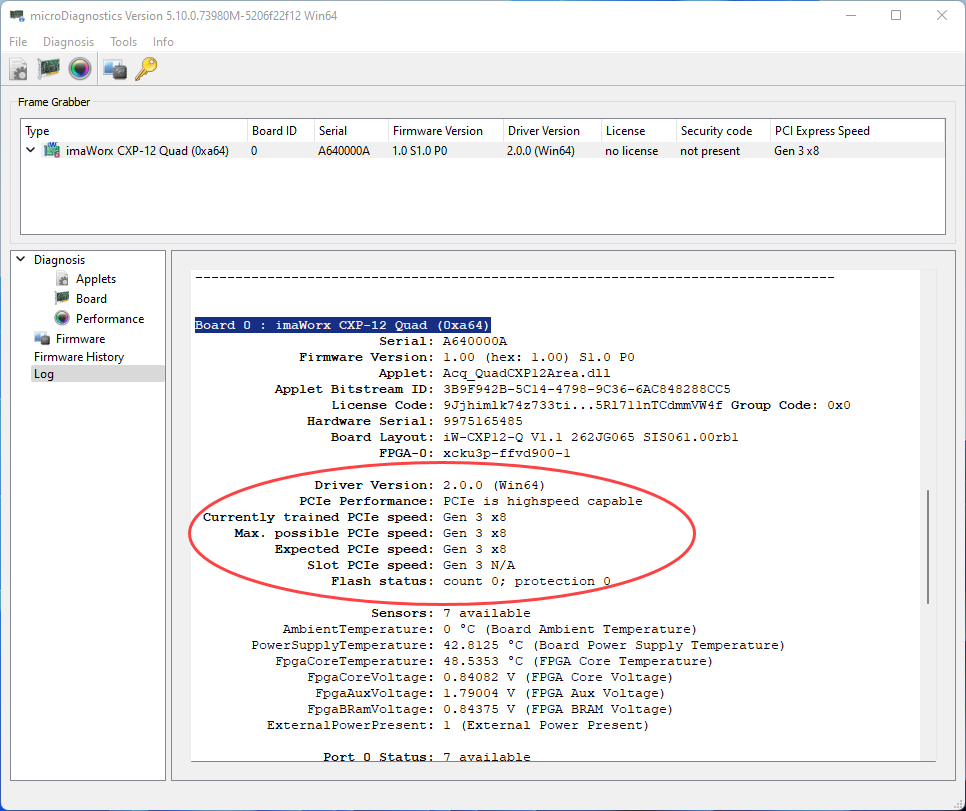

microDiagnostics: Log

프레임 그래버의 실제 대역폭에 대한 자세한 정보를 얻으려면:

  1. microDiagnostics를 엽니다.
  2. 왼쪽 상단 모서리에서 보드를 선택합니다.
  3. 메뉴에서 Diagnosis -> Performance를 선택합니다.

성능 테스트가 시작됩니다. 테스트는 프레임 그래버에서 현재 활성화된 앱릿을 대상으로 수행됩니다.

성능 테스트 결과가 표시됩니다. 예시 이미지 크기에 대한 실제 전송 속도를 확인할 수 있습니다(X축에는 이미지 치수가 표시됨(이미지 너비 = 이미지 높이)):

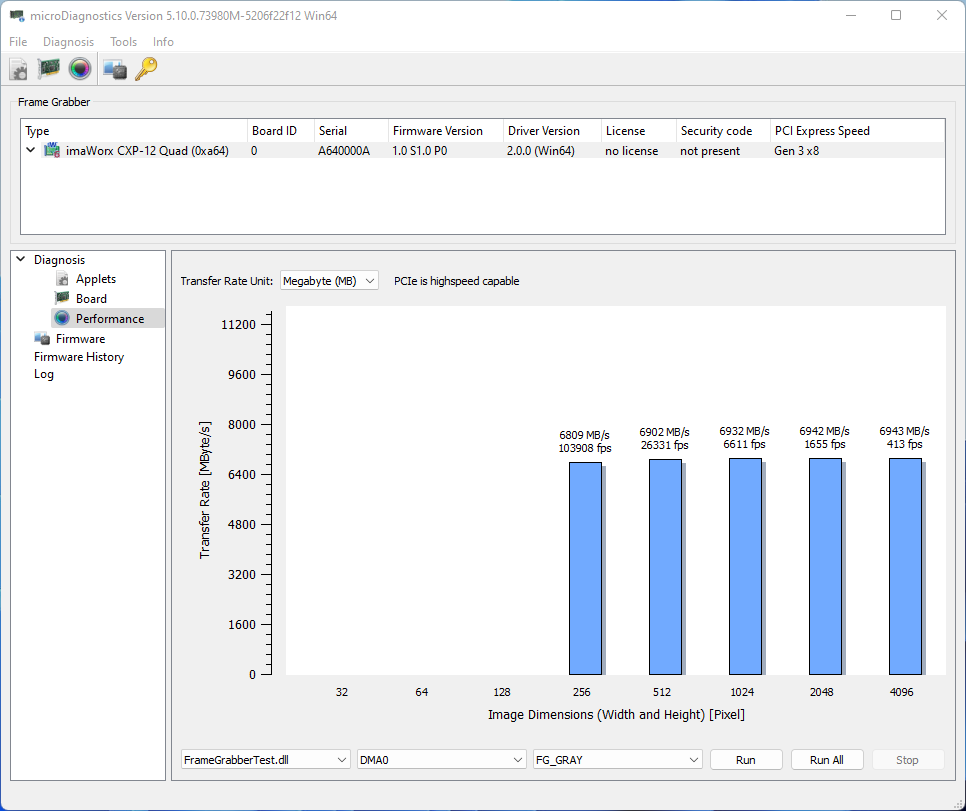

microDiagnostics: Performance Test

결과는 항상 applet 처리량 max. bandwidth가 됩니다.

프레임 그래버용으로 설계된 모든 앱릿에 대해 성능 테스트를 실행할 수 있습니다.

정보

특정 앱릿의 사양과 관계없이 프레임 그래버의 최대 대역폭을 확인하려면 Frame Grabber Test Applet(FrameGrabberTest)을 사용하여 성능을 테스트하세요. 결과는 특정 조건(PCIe 슬롯에서 제공하는 PCIe 세대, 사용 가능한 PCIe 레인 등)에서 사용할 수 있는 전체 프레임 그래버 대역폭에 대한 정보를 제공합니다.

다른 applet으로 성능을 테스트하려면:

  1. 프로그램 창 하단 영역의 드롭다운 목록에서 테스트할 앱릿을 선택합니다.

  2. Diagnosis->Performance를 선택하여 성능 테스트를 반복합니다.

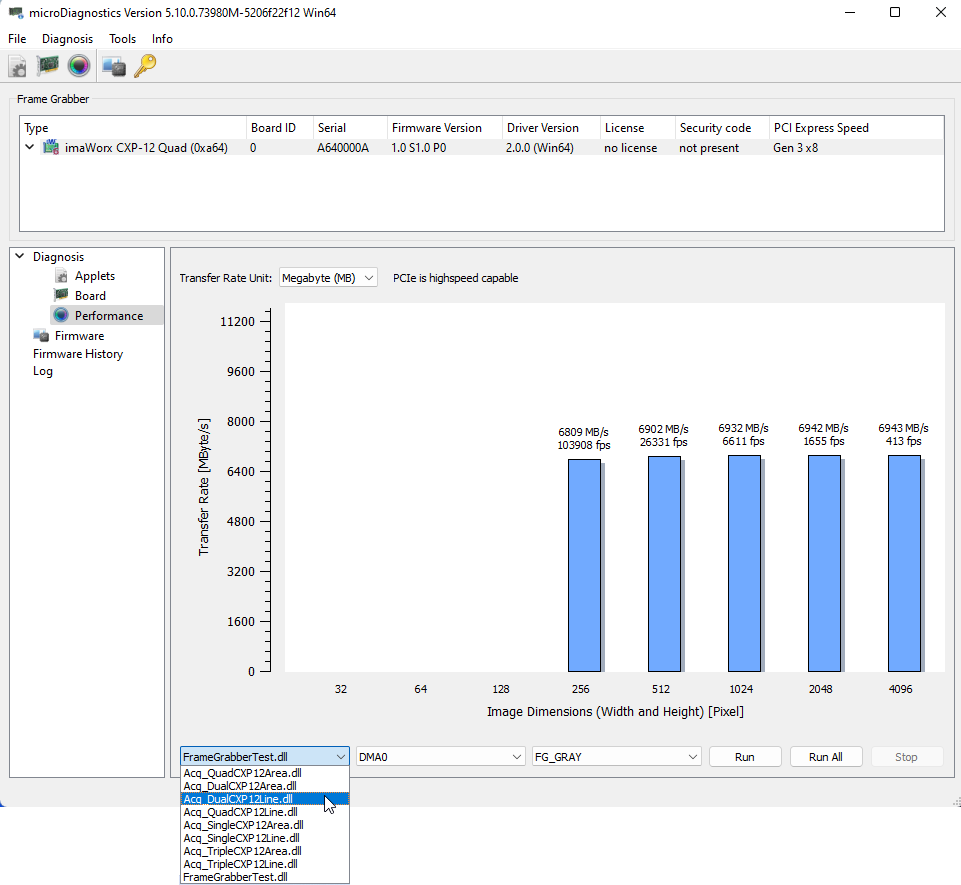

    microDiagnostics: Performance Test Applet

DMA 대역폭에 대한 정보를 확인하려면:

  1. 테스트할 보드를 선택합니다.
  2. Diagnosis -> Performance를 선택하여 성능 테스트를 시작합니다.

성능 테스트

성능 테스트가 즉시 시작됩니다. 성능 테스트 결과가 표시됩니다:

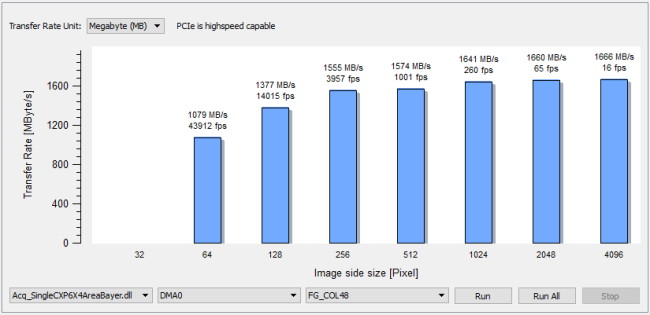

Performance Test Results

다른 앱렛으로 성능을 테스트하려면:

marathon Frame Grabbers#

marathon frame grabbers에서는 현재 프레임 그래버에서 활성화된 applet에 대해 성능 테스트가 수행됩니다.

새 앱렛을 활성 앱렛으로 설정하려면:

  1. 메뉴에서 Tools -> Manage Firmware/Applet(s)를 선택합니다.

    펌웨어 관리

    보드에 플래싱된 모든 applet이 나열됩니다. 현재 보드에서 활성화된 applet은 녹색 배경의 작은 체크 표시로 표시됩니다:

    목록화된 Applets

  2. 테스트하려는 applet이 나열된 행을 마우스 우클릭합니다.

  3. 컨텍스트 메뉴에서 Activate Now를 선택합니다.

    지금 활성화

  4. 화면의 지침을 따르십시오.
    applet 활성화에 대한 자세한 내용은 Applets 관리를 참조하십시오.

시스템 테스트#

시스템 테스트를 통해 컴퓨터 시스템에 대한 정보를 얻을 수 있습니다.

시스템 테스트를 시작하려면:

  1. Diagnosis -> System을 선택합니다.

    시스템 테스트

  2. microDiagnostics가 다른 도구(CPU-Z)를 호출합니다. CPU-Z 사용에 동의하는 경우, 팝업되는 메시지를 확인하세요.
    컴퓨터 시스템에 대한 포괄적인 정보가 새 창에 즉시 표시됩니다.

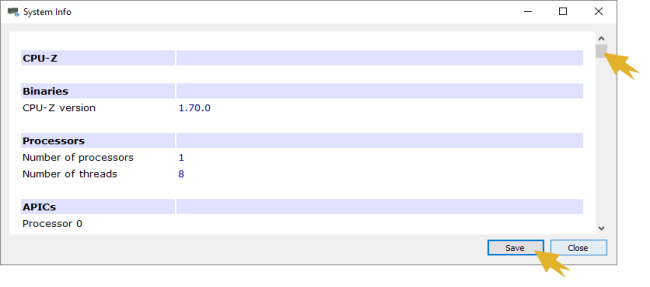

    System Test Results

  3. 스크롤 바를 사용하여 정보를 스크롤합니다.

  4. 정보를 저장하려면 Save 버튼을 클릭합니다.
